Installation
Raccordement de ballon tampon
Il s'agit d'une application qui relie le ballon tampon au Mono
bloc. La température du ballon tampon est détectée par la
thermistance du ballon tampon (spécifiée par le fabricant).

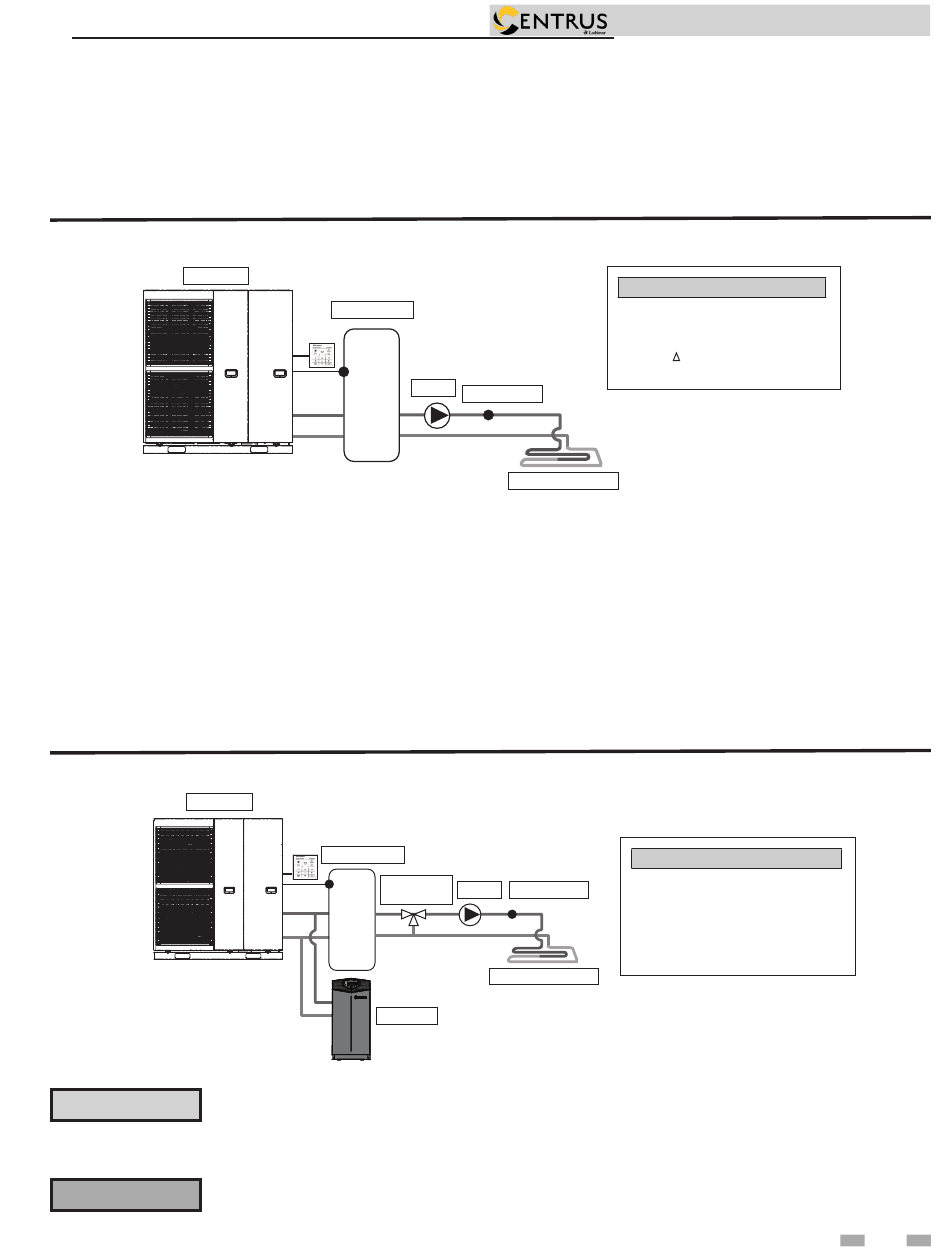

Figure 9-19 Connexion du système de ballon tampon
Mono bloc
Raccordement de la chaudière
Il s'agit d'une application qui relie la chaudière au Mono bloc,
afin de compenser la capacité insuffisante de la chaudière
lorsque la température extérieure baisse et que la capacité de la
thermopompe est insuffisante.
La chaudière est connectée en parallèle avec la thermopompe
contre le circuit de chauffage. Il y a 3 modes sélectionnables par le
contrôleur à distance pour le raccordement de la chaudière. En outre,
une application qui se connecte au circuit du ballon d'eau chaude
sanitaire pour chauffer l'eau chaude du ballon est également possible.
Figure 9-20 Raccordement de système de chaudière
Mono bloc
Assurez-vous que la chaudière et son intégration dans le système sont conformes à la législation en vigueur.
⚠ ATTENTION
Assurez-vous que la température de l'eau de retour du circuit de chauffage vers le Mono bloc ne dépasse PAS
131 °F. La chaudière est arrêtée par le contrôle de sécurité lorsque la température de l'eau du circuit de chauffage
dépasse 185 °F.
Lochinvar n'est PAS responsable des installations incorrectes ou dangereuses du système de chaudière.
⚠AVERTISSEMENT
Ballon tampon
Pompe
Thermistance
(Le réglage du fonctionnement de la chaudière doit être
effectué par l'installateur)
En fonction des paramètres de la chaudière, il est recommandé
d'installer un ballon tampon, car la température de l'eau en
circulation peut être plus élevée. (Il doit être connecté au ballon
tampon, en particulier lorsque vous sélectionnez le réglage
parallèle avancé)
Ballon tampon
Soupape de
Pompe
mélange
Chauffage plancher
Chaudière
Manuel
Réglage du boîtier de commande à distance
Paramètres installateur
Paramètres système
Raccordement au ballon tampon- Oui
T pour ballon tampon
Chauffage plancher
Réglage du boîtier de commande à distance
Paramètres installateur
Thermistance
Paramètres système
Chaudière de secours - Oui
d'installation et d'utilisation
Mise en marche (ON) :
Schéma de commande
température extérieure
59
