Entretien de Centrus en utilisant du R32
Outils pour R32 (commun avec R410A)
Jauges d'évasement
Utilisez des jauges d'évasement lorsque vous effectuez
l'évasement à l'aide d'outils d'évasement (type béquille).

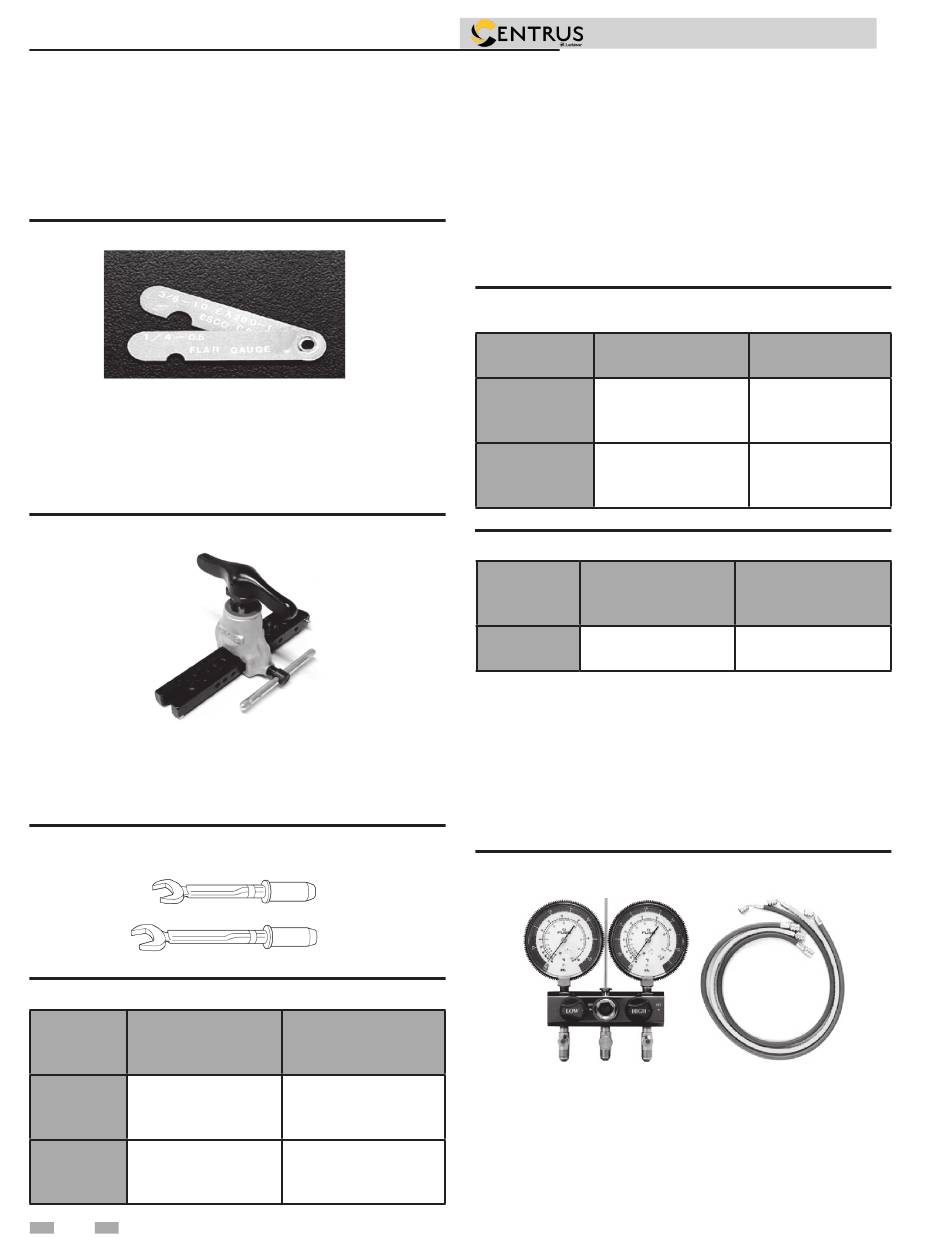

Figure 10-1 Jauges d'évasement
Outils d'évasement (à embrayage)
Les outils d'évasement sont dotés de trous et de barres de
serrage plus grands, et de ressorts plus puissants à l'intérieur
pour garantir des couples d'évasement solides. Ces outils
d'évasement peuvent être utilisés couramment avec le R22.
Figure 10-2 Outils d'évasement (à embrayage)
Clés dynamométriques (diamètres 1/2, 5/8)
Afin de renforcer la résistance à la compression, les diamètres
des clés changent en fonction de la taille des écrous d'évasement.
Figure 10-3 Clés dynamométriques
Tableau 10-5 Différences entre les clés dynamométriques
R32
(commun avec
R410A)
1/2
(diamètre x
1 po × 40,5 lb*po
couple)
5/8
(diamètre x
1 1/8 po × 47,9 lb*po 1 1/16 po × 47,9 lb*po
couple)
74
R22
15/16 po × 40,5 lb*po
Manomètres de collecteur
Les manomètres R22 ne peuvent pas être utilisés en raison
des pressions élevées. Chaque port du collecteur a une forme
différente afin d'éviter d'insérer le mauvais réfrigérant.
*Cependant, la forme du port pour le R410A et le R32 est
la même ; il faut donc veiller à ne pas utiliser le mauvais
réfrigérant.
Tableau 10-6 Différences entre les jauges haute/basse
pression
R32 (commun
avec R410A )
Jauges haute
pression
-14 ~ 753,8 psi
(rouge)
Jauges basse
pression
-14~540,5 psi
(bleues)
Tableau 10-7 Différence de taille des ports du collecteur
R32
(commun avec
R410A)
Taille des
1/2 UNF20
ports
Tuyaux de charge
La résistance à la pression des conduites de charge est accrue. En
même temps, le matériau est remplacé par un matériau résistant
au HFC, et la taille de chaque adaptateur de collecteur est modifiée,
de même que la taille de l'orifice de la jauge du collecteur. En outre,
certaines conduites sont munies de soupapes anti-retour de pression
de gaz placées près des adaptateurs.
Figure 10-4 Manomètres du collecteur/Conduites de charge
d'entretien
Manuel
R22
-14~497,8 psi
-14~241,8 psi
R22
7/16 UNF20
