11
Fonctionnement et commandes
Commande d'indicateur d'interdiction de chaudière
La commande d'indicateur d'interdiction de la chaudière est
destinée à assurer la sécurité du produit. Le signal de la chaudière est
désactivé lorsque la température de l'eau est trop élevée.
Lorsque la température de sortie d'eau ≥ 185 °F se maintient pendant
5 minutes ou que la température d'entrée d'eau ≥ 185 °F se maintient
pendant 5 minutes, cette commande se déclenche.
Après le déclenchement de la commande, règle l'indicateur
d'interdiction de la chaudière = 1
La commande peut être annulée 30 minutes après son déclenchement.
Commande
externe
d'ambiance (optionnel)
La commande du thermostat externe de la pièce est utilisée pour
mieux contrôler la température de la pièce afin de répondre aux
différentes températures demandées par le thermostat externe de
la pièce.
La commande externe du thermostat d'ambiance n'est activée
seulement si, sur le boîtier de commande à distance, la connexion du
thermostat est sélectionnée sur OUI par le panneau de commande
de l'unité intérieure. Lorsque l'unité intérieure fonctionne en mode
Chauffage, reportez-vous à la fonction thermo Marche/Arrêt de
la rétroaction de la ligne de chauffage. Et lorsque l'unité intérieure
fonctionne en mode Froid, référez-vous au thermo Marche/Arrêt de
la rétroaction de la ligne de refroidissement. Arrêtez la thermopompe
immédiatement lorsque vous recevez un feedback Arrêt thermo.
Commande de la soupape à trois voies
La soupape à trois voies est utilisée pour modifier le sens d'écoulement
de l'eau chaude de la thermopompe entre le côté chauffage et le côté
ballon.
Pendant la période d'arrêt de la soupape à trois voies, l'eau chaude
fournit une capacité de chaleur au côté chauffage.
Pendant la période de fonctionnement de la soupape à trois voies,
l'eau chaude fournit une capacité de chauffage au côté ballon.
En mode Arrêt, l'interrupteur de la soupape à trois voies est en
position ARRÊT.

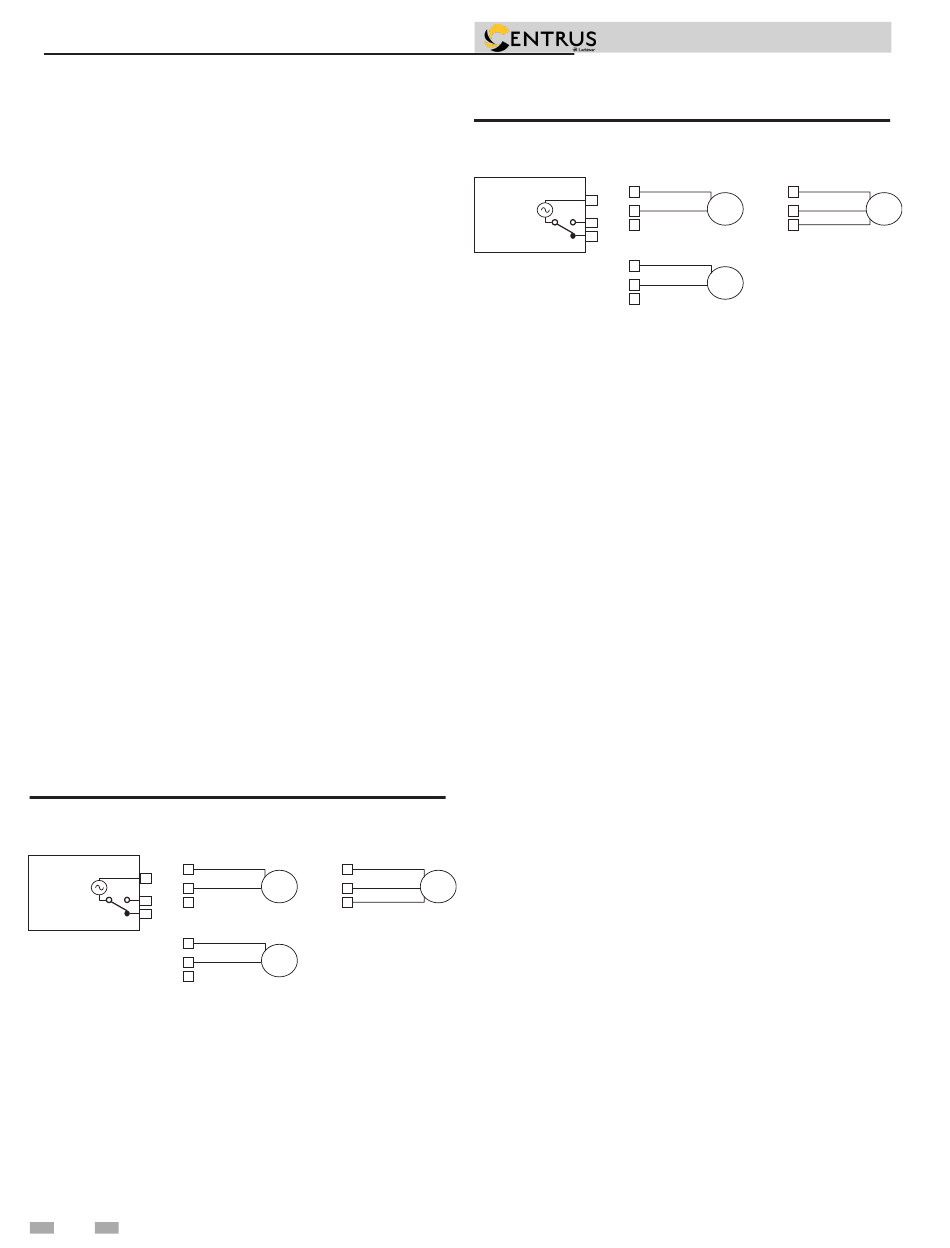

Figure 11-13 Soupape à trois voies
Spring Return 2 point
NC
Indoor Unit
L
L
24VAC
N1
N1
N2
N2
NO
L
N1
N2
* Pendant le pompage et le mode Forcé, mettez la soupape à
trois voies en position fermée.
Commande de la soupape à deux voies
La soupape à deux voies est utilisée pour permettre à l'eau chaude
d'atteindre le panneau de chauffage par le sol ou pour bloquer l'eau
froide vers le panneau de chauffage par le sol.
1.
Lorsque l'unité intérieure fonctionne en mode Chaleur,
OUVREZ la soupape à deux voies.
2.
Lorsque l'unité intérieure fonctionne en mode Froid, FERMEZ
la soupape à deux voies.
3.
En mode Arrêt, mettez la soupape à deux voies en position
fermée.
100
du
thermostat
SPDT 3 wire
COM
L
M
M
Open
N1
Close
N2
M
Figure 11-14 Soupape à deux voies
Spring Return 2 point
NC
Indoor Unit
L
L
24VAC
N1
N1
N2
N2
NO
L
N1
N2
* Pendant le mode Pump down, mettez la soupape à deux
voies en position fermée.
* En mode Forcé, ouvrez la soupape à deux voies.
Commutateur Chaleur/Froid
L'utilisateur peut faire passer le mode de fonctionnement de
Chauffage à Froid ou de Froid à Chauffage grâce au commutateur
Chauffage/Froid installé à l'extérieur. Ce type de commutateur
de chaleur/froid peut également être intégré dans le boîtier de
commande à distance optionnel.
Cette commande de chauffage/refroidissement n'est activée que
lorsque l'installateur règle le commutateur chauffage/refroidissement
sur UTILISER depuis le boîtier de commande à distance. Une fois
que le commutateur Chauffage/Froid est réglé sur UTILISER, le
boîtier de commande à distance vérifie que l'unité intérieure envoie
le signal pour juger des options du mode sélectionné.
Lorsque le contact du commutateur Chauffage/Froid est ouvert, le
boîtier de commande à distance ne peut sélectionner que le mode
Chauffage, ou le mode Chauffage + Ballon, ou le mode Ballon.
Lorsque le contact du commutateur Chauffage/Froid est fermé, le
boîtier de commande à distance ne peut sélectionner que le mode
Froid, ou le mode Froid + Ballon, ou le mode Ballon.
Le fonctionnement du commutateur Fonctionnement Chauffage/
Froid ON/OFF MARCHE/ARRÊT¨dépend de la demande du boîtier
de commande à distance. Lorsque le mode Chauffage fonctionne
avec Contact ouvert, l'utilisateur peut changer ce paramètre pour
Contact fermé. L'unité intérieure utilisera ce signal du boîtier de
commande à distance pour juger et changer le mode vers Froid et
le renvoyer à l'unité intérieure. Et c'est la même chose que pour le
passage du mode Froid au mode Chauffage. Ce commutateur a une
priorité plus élevée, et le boîtier de commande à distance suivra le
signal envoyé par l'unité intérieure lorsque la commande est activée.
Il n'y a pas d'effet sur le fonctionnement lorsque le seul mode en
cours est le mode Ballon. La minuterie hebdomadaire est ignorée
et ne peut pas être réglée lorsque le commutateur Chauffage/Froid
est activé.
d'entretien
Manuel
SPDT 3 wire
COM
L
M
M
Open
N1
Close
N2
M
