2.3 Passages pour capillaires et câbles
1
Connecteur Luer
Pour connecter un capillaire de l'intérieur et
pour enficher une seringue (6.2816.020) de
l'extérieur. Pour l'injection manuelle
d'échantillons.
930 Compact IC Flex Oven/SeS/PP/Deg (2.930.2560)
Différents orifices sont prévus pour l'introduction de capillaires dans l'ap-
pareil et pour la sortie de capillaires et de câbles de ce dernier :

orifices sur la porte

￭
orifices sur le panneau arrière
￭
canaux entre l'appareil et le bac de fond ainsi qu'entre l'appareil et le
￭
support de flacons (voir Figure 5, page 13)
Orifices sur la porte

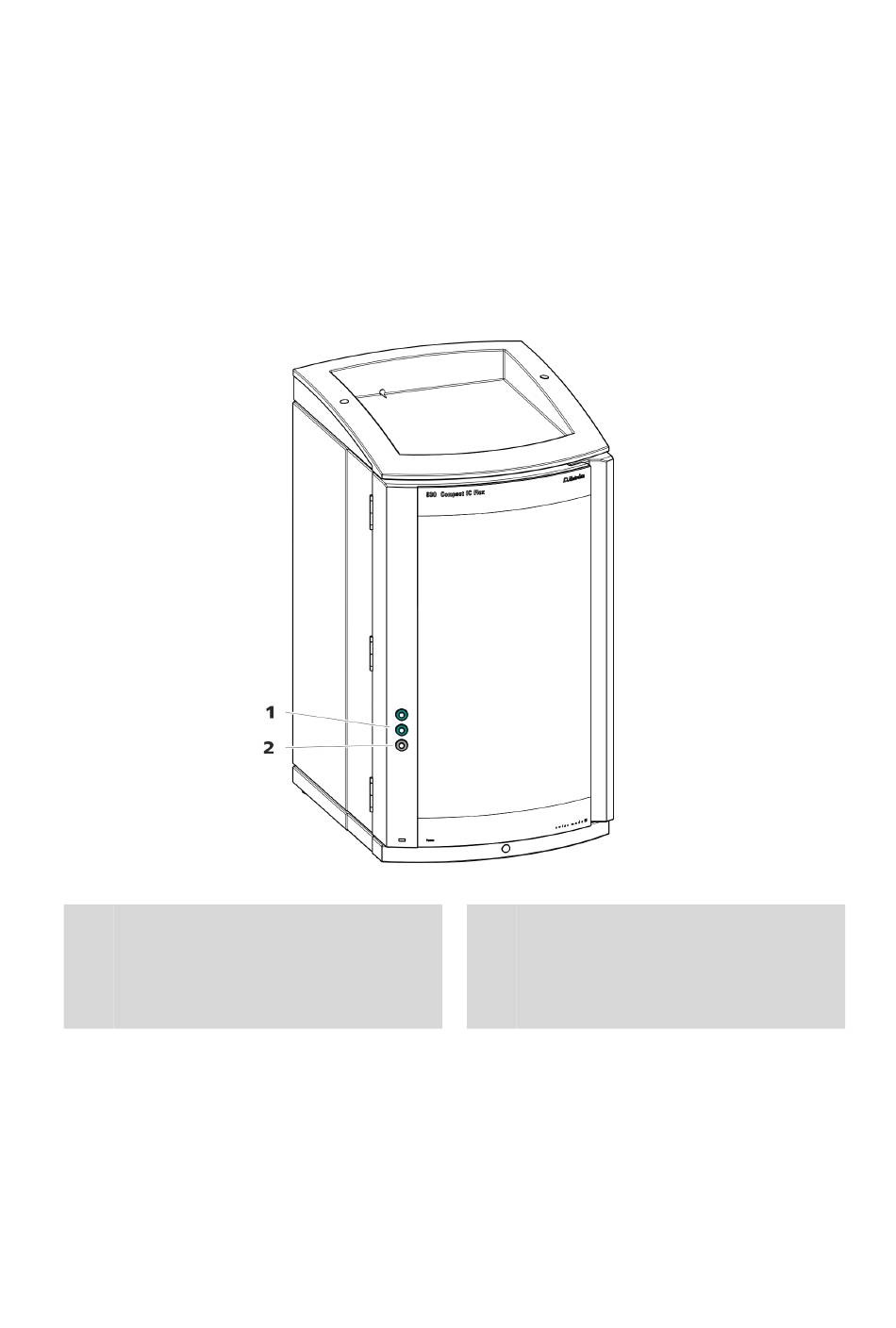

Figure 3

Passages sur la porte

Un orifice pouvant accueillir 3 capillaires maximum est présent sur la porte
de l'appareil.
Les deux connecteurs Luer au-dessus ne sont pas des orifices à propre-
ment parler : les capillaires sont fixés au connecteur Luer de l'intérieur par
2
Orifice pour capillaires
Pour 3 capillaires maximum.
