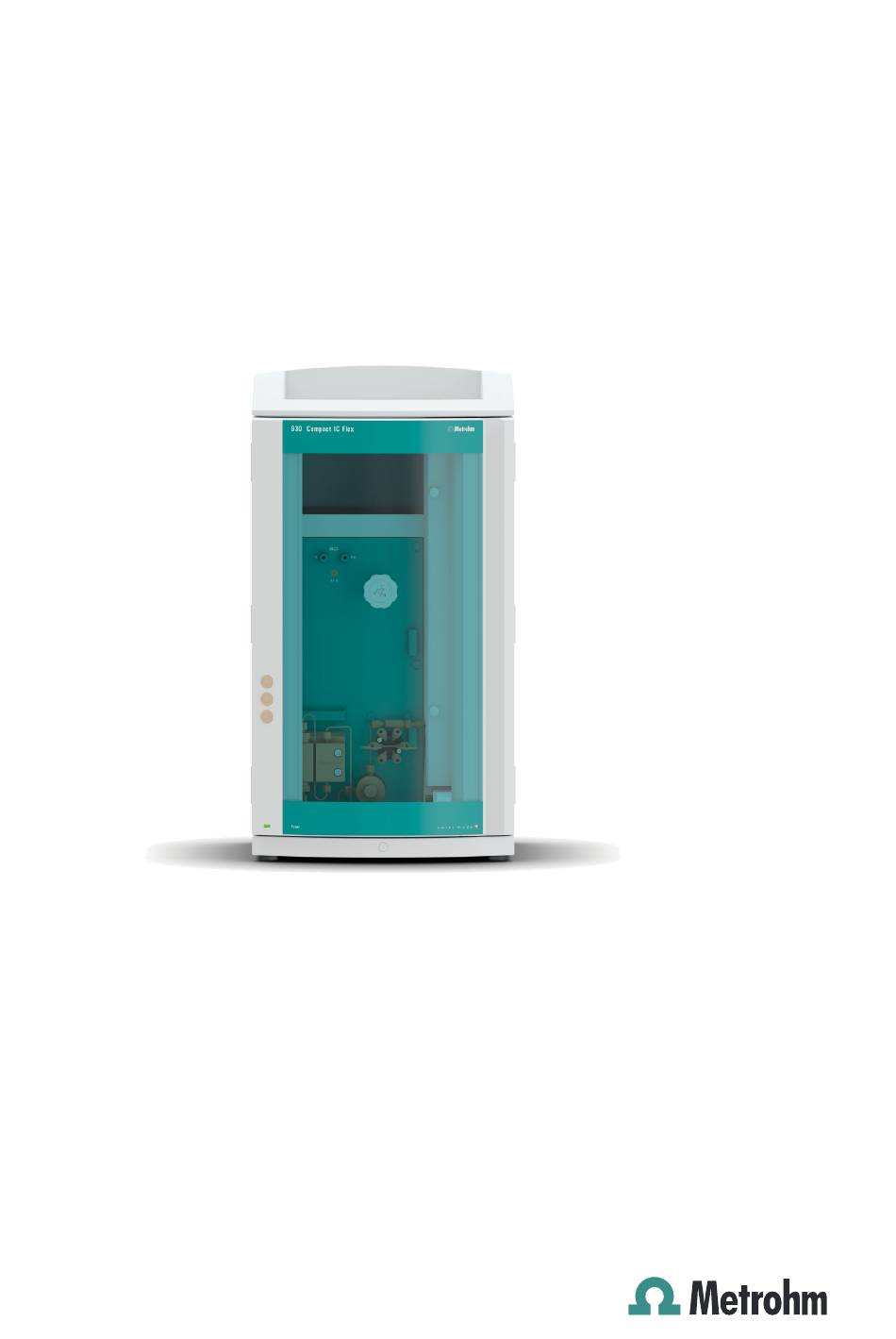

- Page 1 930 Compact IC Flex 930 Compact IC Flex Oven/SeS Mode d’emploi - Guide rapide 8.930.8117FR / v5 / 2025-04-30...
- Page 3 Metrohm AG CH-9100 Herisau Suisse +41 71 353 85 85 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex Oven/SeS 2.930.2400 Mode d’emploi - Guide rapide 8.930.8117FR / v5 / 2025-04-30 ...
- Page 4 (par exemple, transformations ou ajouts) excluent toute responsa- bilité du fabricant pour les dommages qui en résultent et leurs conséquen- ces. La documentation du produit Metrohm fournit des instructions et des remarques à respecter strictement. Dans le cas contraire, la responsabilité...
- Page 5 16 5.4.1 Monter les tuyaux d'écoulement .......... 16 5.4.2 Connecter le détecteur de fuites .......... 17 Four à colonne .............. 18 Connecter la bouteille d’éluant ......... 18 Installer la pompe haute pression ........ 21 Installer le filtre inline ............ 21 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 6 5.16 Connecter l'appareil au secteur ......... 30 5.17 Première mise en service ........... 31 5.18 Raccorder et rincer la précolonne ........ 33 5.19 Raccorder et rincer la colonne de séparation .... 34 5.20 Conditionnement .............. 36 6 Maniement 38 Index 39 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 7 Retirer les vis de sécurité de transport .......... 15 Figure 4 Installer le poids pour tuyau et la crépine d’aspiration ...... 20 Figure 5 Metrohm Suppressor Module (MSM) – capillaires de connexion .. 24 Figure 6 Connecter le MCS ................ 26 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 9 Vous trouverez non seulement une introduction, des consignes de sécurité et un aperçu général de l'appareil, mais aussi des indications pour l'installation et le maniement du 930 Compact IC Flex Oven/SeS ainsi que des informations relatives à la garantie. Le mode d'em- ploi détaillé...
- Page 10 Le logiciel intelligent MagIC Net. ￭ Le 930 Compact IC Flex se manipule par le biais du logiciel MagIC Net. Il est connecté par câble USB à un ordinateur sur lequel est installé MagIC Net. Le logiciel intelligent détecte automatiquement l'appareil et vérifie son état de fonctionnement.
- Page 11 à l'application envisagée et éventuellement l'adaptateur doivent être commandés à part. Metrohm CO Suppressor (MCS) Le Metrohm CO Suppressor (MCS) supprime le CO du flux d’éluant. Cela permet une baisse de la conductivité de fond, une amélioration de la 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 12 Détecteur Metrohm propose une série de détecteurs prévus pour différentes tâches d'analyse. Le type de détecteur adapté doit faire l'objet d'une commande d'appareil à part.
- Page 13 Ce symbole met en garde contre un risque biologi- que. AVERTISSEMENT Avertissement concernant le rayonnement optique ATTENTION Ce symbole indique un endommagement possible des appareils ou parties d'appareil. REMARQUE Ce symbole indique des informations et conseils sup- plémentaires. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 14 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Sécurité 3.1 Utilisation conforme Le 930 Compact IC Flex Oven/SeS est utilisé pour la détermination par chromatographie ionique d'anions, de cations ou de substances polaires avec suppression séquentielle. La suppression séquentielle se compose de : la suppression chimique avec le Metrohm Suppressor Module (MSM) et ￭...
- Page 15 Sécurité électrique La norme internationale CEI 61010 garantit la sécurité électrique lors de la manipulation de l'appareil. AVERTISSEMENT Seul le personnel qualifié est autorisé à effectuer le travail d'entretien sur les composants électroniques. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 16 Contrôler régulièrement l'étanchéité de toutes les connexions. Si l'appa- reil est essentiellement utilisé sans surveillance, il est impératif d'effec- tuer des contrôles toutes les semaines. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 17 Pour éliminer les appareils électriques usagés dans les règles de l'art au sein de l'Union européenne, observer la directive UE relative aux DEEE (DEEE = déchets d'équipements électriques et électroniques). 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 18 Pour accrocher la colonne de séparation d'éluant et un autre accessoire. (iColumn). Avec détection de colonne. Four à colonne Metrohm Suppressor Module (MSM) Filtre inline Vanne d'injection Atténuateur de pulsations Bac de fond Avec détecteur de fuites. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 19 MCS. 4.2 Face arrière Figure 2 Face arrière Support de flacons Connecteur de tuyau d'écoulement Pour connecter un tuyau d'écoulement ser- vant à évacuer le liquide qui s'écoule du sup- port de flacons. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 20 Fermé hermétiquement par un bouchon. avec un câble USB (6.2151.020). 21 Prise d'alimentation secteur Prise d'alimentation secteur pour connecter le câble secteur et l'interrupteur d'alimenta- tion pour mettre l'appareil sous et hors ten- sion. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 21 Serrez les vis de pression à l'aide de la clé 6.2739.000. ￭ Pour obtenir des résultats d'analyses optimaux, les connexions capillaires d'un système CI doivent être absolument étanches et ne présenter aucun 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 22 3 Insérer et fixer le capillaire dans l'accouplement ou dans le connec- teur jusqu'en butée. 4 Ne serrer la vis de pression qu'une fois cette opération terminée. Maintenir le capillaire en butée pendant le serrage. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 23 Pour la pompe haute pression. ment si l'appareil dispose d'un dégazeur ou un CO Suppressor (MCS). Conserver les vis de sécurité de transport. Réutiliser toutes les vis de sécurité de transport pour tout déplacement important de l'appareil. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 24 ￭ Le câble de connexion du détecteur de fuites est enfiché dans la prise ￭ de connexion de ce dernier. Le 930 Compact IC Flex est allumé. ￭ Dans le logiciel, le détecteur de fuites est commuté sur actif. ￭...
- Page 25 Monter les tuyaux de vidange 5.4.2 Connecter le détecteur de fuites Enficher le câble de connexion du détecteur de fuites Le câble de connexion du détecteur de fuites est enroulé dans le bac de fond. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 26 ￭ (6.2744.210) Ce jeu d'accessoires contient un support de filtre, une vis de serrage ainsi qu'un poids pour tuyau. Une crépine d'aspiration (6.2821.090) ￭ Le tube d'adsorption (6.1609.000) ￭ L'agrafe RN (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 27 Ne pas toucher la crépine d'aspiration sans gants. Pour éviter la formation de bulles d'air après l'installation de la cré- pine d'aspiration, nous recommandons de la rincer préalablement à l'eau ultrapure ou avec de l'éluant. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 28 L’extrémité du tuyau doit atteindre à peu près la moitié de la crépine d’aspiration. Visser la crépine d'aspiration au support de filtre en serrant. ￭ Figure 4 Installer le poids pour tuyau et la crépine d’aspiration ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 29 5.11 Metrohm Suppressor Module (MSM) L'entraînement du suppresseur du 930 Compact IC Flex peut accueillir différents rotors. Il est possible d'utiliser directement les grands rotors de type MSM‑HC Rotor A (6.2842.000) et le MSM-HC Rotor C (6.2842.200).
- Page 30 ATTENTION Si le rotor n'est pas mis en place correctement, il risque d'être endom- magé au cours de la mise en service. Veillez donc à respecter minutieusement les instructions suivantes. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 31 5.11.2 Connecter le Metrohm Suppressor Module (MSM) Les trois entrées et sorties des unités de suppression, numérotées 1, 2 et 3 sur la pièce de connexion, ont chacune deux capillaires PTFE fixes. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 32 5.11 Metrohm Suppressor Module (MSM) ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Figure 5 Metrohm Suppressor Module (MSM) – capillaires de conne- xion Capillaire de sortie pour l'éluant. Capillaire d'entrée pour l'éluant. regenerant waste reg. Capillaire d'entrée pour la solution de régé- Capillaire de sortie pour la solution de régé- nération.
- Page 33 Installer les flacons de solution auxiliaire Accessoires Prévoir les accessoires suivants pour connecter le flacon de solution auxi- liaire : Accessoires provenant du kit d'accessoires : CI Vario/Flex SeS ￭ (6.5000.020) Accessoires provenant de l'équipement CI : régénération Dosino ￭ (6.5330.190) 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 34 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.12 Metrohm CO Suppressor (MCS) 5.12.1 Connecter le MCS Le MCS est connecté entre le Metrohm Suppressor Module (MSM) et le détecteur de conductivité. Connecter le MCS Figure 6 Connecter le MCS Capillaire d'aspiration d'air Vis de pression courte (6.2744.070) Pour aspirer l’air pauvre en CO...
- Page 35 Le CO2 Absorber est désormais prêt pour l'installation. REMARQUE Le nouveau CO2 Absorber (6.2837.100) fonctionne sans cartouche d'adsorption d'H O en amont. Installation d'un CO2 Absorber Accessoires CO2 Absorber (6.2837.100) préparé ￭ 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 36 5.13 Installer le détecteur de conductivité La zone de détecteur du 930 Compact IC Flex peut accueillir un détecteur et d'autres accessoires. Le détecteur est disponible sous la forme d'appa- reil séparé et est fourni avec un mode d'emploi à part.
- Page 37 5.14 Installer le détecteur ampérométrique La zone de détecteur du 930 Compact IC Flex peut accueillir un détecteur et d'autres accessoires. Le détecteur est disponible sous la forme d'appa- reil séparé et est fournis avec un mode d'emploi à part.
- Page 38 Les travaux d'entretien et de réparation sur des composants électri- ￭ ques et électroniques doivent exclusivement être effectués par un personnel qualifié par Metrohm à cet effet. Raccordement du câble secteur Accessoires Câble secteur avec les spécifications suivantes : Longueur : max.
- Page 39 Vérifier que le capillaire de sortie du détecteur est connecté au capillaire d'entrée de la solution de rinçage (portant l'inscription rinsing solution) du Metrohm Suppres- sor Module (MSM). – Méthode alternative en cas d'utilisation de deux flacons pour la régénération et le rinçage : s'assurer que les tuyaux...
- Page 40 Aspirer l'éluant à l'aide de la seringue jusqu'à disparition com- plète des bulles d'air dans le tuyau d'aspiration d'éluant. 5 Rincer l'appareil sans les colonnes Rincer l'appareil (sans colonnes) durant 10 minutes avec l'éluant. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 41 Précolonne (adaptée à la colonne de séparation) ￭ Connecter la précolonne 6.2744.040 6.2744.070 6.2744.070 6.2744.070 Rincer la précolonne 1 Rincer la précolonne Placer un godet sous la sortie de la précolonne. ￭ 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 42 REMARQUE Ne raccorder la colonne de séparation qu'après la première mise en service de l'appareil. Il faudra remplacer la précolonne et la colonne de séparation par un accouplement (6.2744.040) en attendant. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 43 Manuel ▶ Contrôle manuel ▶ Pompe – Débit : augmenter progressivement le débit jusqu'à la valeur recommandée sur la feuille de renseignement de la colonne. – On Rincer la colonne de séparation env. 10 minutes avec l'éluant. ￭ 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 44 S'assurer que le tuyau d'aspiration d'éluant est plongé dans ￭ l'éluant et que le flacon d'éluant contient suffisamment d'éluant. 3 Démarrer la stabilisation Démarrer la stabilisation dans MagIC Net : Poste travail ▶ Ana- ￭ lyses ▶ Stabilisation ▶ Start HW. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS (2.930.2400)
- Page 45 4 Conditionner le système Rincer le système avec de l'éluant jusqu'à ce que la stabilité souhaitée de la ligne de base soit atteinte. L'appareil est désormais prêt pour effectuer les mesures des échantillons. 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
- Page 46 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Maniement Le 930 Compact IC Flex Oven/SeS se manipule exclusivement par le biais du logiciel MagIC Net. Des informations sur le maniement de MagIC Net™ sont fournies dans le cours de maniement de MagIC Net™ ainsi que dans l’aide en ligne.
- Page 47 Vanne d'injection ....... 3 Consignes de sécurité ....7 Installation ......26 Installation ......21 Vis de sécurité de transport ..15 Détecteur de fuites Pompe à vide Installation ......17 Protection ......16 930 Compact IC Flex Oven/SeS (2.930.2400) ￭￭￭￭￭￭￭￭...
