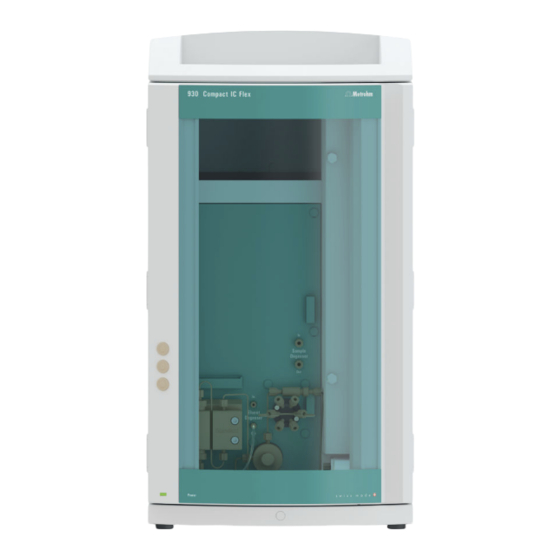

930 Compact IC Flex
930 Compact IC Flex Deg
Mode d'emploi
8.930.8002FR / 2017-07-31

Publicité

Table des Matières
loading

Manuels Connexes pour Metrohm 930 Compact IC Flex

Sommaire des Matières pour Metrohm 930 Compact IC Flex

  • Page 1 930 Compact IC Flex 930 Compact IC Flex Deg Mode d'emploi 8.930.8002FR / 2017-07-31...
  • Page 3 Metrohm AG CH-9100 Herisau Suisse Téléphone : +41 71 353 85 85 Fax : +41 71 353 89 01 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex Deg 2.930.1160 Mode d'emploi 8.930.8002FR / 2017-07-31...
  • Page 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com La présente documentation est protégée par le droit d'auteur. Tous droits réservés. La présente documentation a été élaborée avec le plus grand soin. Cepen- dant, des erreurs ne peuvent être totalement exclues. Veuillez communi-...

  • Page 5: Table Des Matières

    Installer l'atténuateur de pulsations ......... 26 3.10 Vanne d'injection ..............27 3.11 Installer le détecteur de conductivité ....... 29 3.12 Installer le détecteur ampérométrique ......30 3.13 Connecter le dégazeur d'échantillon (facultatif) ..... 30 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 6 5.13.3 Conserver la colonne de séparation ........69 5.13.4 Régénérer la colonne de séparation ........69 5.14 Gestion de la qualité et qualification avec Metrohm ..69 6 Traitement des problèmes ..................... 70 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 7 Dégazeur d'éluant .............. 75 Pompe haute pression ............76 Vanne d'injection ..............77 7.10 Détecteur ................77 7.11 Dégazeur d'échantillon ............77 7.12 Alimentation secteur ............77 7.13 Interfaces ................78 8 Accessoires Index ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 8 Tête de pompe – retirer la cartouche de piston ........ 58 Figure 17 Insérer le joint de piston dans l'outil ..........59 Figure 18 Composants de la cartouche de piston ..........60 Figure 19 Filtre inline – retirer le filtre .............. 64 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 9: Introduction

    Le logiciel intelligent MagIC Net. ￭ Le 930 Compact IC Flex se manipule par le biais du logiciel MagIC Net. Il est connecté par câble USB à un ordinateur sur lequel est installé MagIC Net. Le logiciel intelligent détecte automatiquement l'appareil et vérifie son état de fonctionnement.
  • Page 10 La colonne de séparation intelligente sépare les différents composants en fonction de leurs interactions avec la colonne. Les colonnes de séparation Metrohm sont équipées d'une puce sur laquelle sont enregistrés leurs spé- cifications techniques et leur historique (mise en service, heures de fonc- tionnement, injections, etc.).

  • Page 11: Utilisation Conforme

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 1 Introduction Utilisation conforme Le 930 Compact IC Flex Deg est utilisé pour la détermination par chroma- tographie ionique de cations, de substances polaires et d'anions sans sup- pression. Le présent appareil est adapté au traitement de produits chimiques et d'échantillons combustibles.

  • Page 12: Connexions Tubulaires Et Capillaires

    Contrôler régulièrement l'étanchéité de toutes les connexions. Si l'appa- reil est essentiellement utilisé sans surveillance, il est impératif d'effec- tuer des contrôles toutes les semaines. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 13: Solvants Et Produits Chimiques Combustibles

    à l'élément de l'appareil dans la figure. Étape d'instruction Effectuez les étapes dans l'ordre indiqué. Méthode Texte d'une boîte de dialogue, Paramètre du logiciel Fichier ▶ Nou- Menu ou ligne de menu veau ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 14 AVERTISSEMENT Ce symbole met en garde contre un risque biologi- que. ATTENTION Ce symbole indique un endommagement possible des appareils ou parties d'appareil. REMARQUE Ce symbole indique des informations et conseils sup- plémentaires. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 15: Aperçu Général De L'appareil

    Pour accrocher la colonne de séparation d'éluant et un autre accessoire. (iColumn). Avec détection de colonne. Zone de colonne Dégazeur d'échantillon Filtre inline Vanne d'injection Atténuateur de pulsations Bac de fond Avec détecteur de fuites. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 16: Face Arrière

    Face arrière Figure 2 Face arrière Support de flacons Connecteur de tuyau d'écoulement Pour connecter un tuyau d'écoulement ser- vant à évacuer le liquide qui s'écoule du sup- port de flacons. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 17 Fermé hermétiquement par un bouchon. avec un câble USB (6.2151.020). 21 Prise d'alimentation secteur Prise d'alimentation secteur pour connecter le câble secteur et l'interrupteur d'alimenta- tion pour mettre l'appareil sous et hors ten- sion. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 18: Passages Pour Capillaires Et Câbles

    Un orifice pouvant accueillir 3 capillaires maximum est présent sur la porte de l'appareil. Les deux connecteurs Luer au-dessus ne sont pas des orifices à propre- ment parler : les capillaires sont fixés au connecteur Luer de l'intérieur par ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 19 Il est possible de conduire les capillaires des deux côtés de l'appareil vers la face avant ainsi que de la face avant vers la face arrière de l'appareil. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 20 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.3 Passages pour capillaires et câbles Figure 5 Canaux pour capillaires ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 21: Installation

    à la vanne d'injection 6.2744.070 Vis de pression courte Pompe haute pression, vanne de purge, filtre inline, atténua- teur de pulsations, colonnes de séparation 6.2744.090 Vis de pression longue MCS, dégazeur d'échantillon, vanne 10 voies ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 22 Humidifier un chiffon avec de l'acétone et essuyer les extrémités des capillaires avant de fixer le capillaire avec la vis de pression. Serrez les vis de pression à l'aide de la clé 6.2739.000. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 23 (p. ex. de l'éluant) est repéré par un manchon de repérage d'une couleur déterminée. 1 Enfiler le manchon de repérage de la couleur souhaitée sur le capil- laire et le déplacer jusqu'à une position bien visible. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 24: Retirer Les Vis De Sécurité De Transport

    Transport security screws. Retirer ces vis de sécurité de transport avant la première mise en service de l'appareil. Accessoires Prévoir pour cette opération : Clé hexagonale 4 mm (6.2621.030) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 25 Conserver les vis de sécurité de transport. Réutiliser toutes les vis de sécu- rité de transport pour tout déplacement important de l'appareil. ATTENTION Risque d'endommagement des pompes en cas de transport de l'appa- reil sans utilisation des vis de sécurité de transport. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 26: Connecter Les Tuyaux De Vidange Et Le Détecteur De Fuites

    ￭ Le câble de connexion du détecteur de fuites est enfiché dans la prise ￭ de connexion de ce dernier. Le 930 Compact IC Flex est allumé. ￭ Dans le logiciel, le détecteur de fuites est commuté sur actif. ￭...
  • Page 27 Enficher l'extrémité non fixée dans la prise de tuyau de vidange du bac de fond. 6 Enficher une extrémité du second tuyau en silicone dans la prise de tuyau de vidange gauche du bac de fond. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 28: Connecter Le Détecteur De Fuites

    à travers un orifice approprié (voir « Orifices sur le panneau arrière », page 11) sur l'appareil. Accessoires Prévoir les accessoires suivants pour cette étape : Ces pièces proviennent du kit d'accessoires Vario/Flex ONE (6.5000.010). Flacon d'éluant (6.1608.070) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 29 (6.2744.210) : Glisser d'abord le poids de tuyau à l'extrémité non fixée du tuyau ￭ d'aspiration d'éluant. Glisser ensuite la vis de serrage à l'extrémité non fixée du tuyau ￭ d'aspiration d'éluant. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 30 L'extrémité du tuyau doit atteindre à peu près la moitié de la cré- pine d'aspiration. Visser la crépine d'aspiration au support de filtre en serrant. ￭ Figure 8 Installer le poids pour tuyau et la crépine d'aspiration ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 31 Pour des éluants alcalins ou ceux présentant un faible pouvoir ￭ tampon : d'abord avec un morceau de coton, puis avec du matériau d'adsorption de CO Pour tous les autres éluants : seulement avec du coton. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 32: Connecter Le Dégazeur D'éluant

    Pour obtenir des résultats de mesure fiables, il faut dégazer l'éluant avant qu'il n'atteigne la pompe haute pression. Le dégazeur d'éluant est entièrement connecté. Aucune tâche d'installa- tion n'est requise. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 33: Installer La Pompe Haute Pression

    à purger la tête de pompe. ￭ Figure 9 la pompe haute pression dotée de la vanne de purge Tête de pompe Vanne de purge La pompe haute pression est entièrement connectée. Aucune tâche d'ins- tallation n'est requise. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 34: Installer Le Filtre Inline

    Il protège la colonne de séparation de tout dommage entraîné par des variations de la pression pouvant se produire lors de la commutation de la vanne d'injection et évite des pulsations perturbatrices en cas de mesures très sensibles. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 35: Vanne D'injection

    La quantité d'échantillon injecté est déterminée par : le volume de la boucle d'injection ou ￭ par un 800 Dosino, si la technique intelligente Metrohm d'injection ￭ partielle de la boucle (MiPT) est utilisée. Le choix de la boucle d'échantillon s'oriente à l'application. En temps nor- mal, les boucles d'échantillon suivantes sont utilisées :...
  • Page 36 à la vanne d'injection. Figure 12 Changer de boucle d'échantillon Vis de pression Boucle d'échantillon Fixée au port 6. Vis de pression Fixée au port 3. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 37: Installer Le Détecteur De Conductivité

    3.11 Installer le détecteur de conductivité La zone de détecteur du 930 Compact IC Flex peut accueillir un détecteur et d'autres accessoires. Le détecteur est disponible sous la forme d'appa- reil séparé et est fournis avec un mode d'emploi à part.

  • Page 38: Installer Le Détecteur Ampérométrique

    3.12 Installer le détecteur ampérométrique La zone de détecteur du 930 Compact IC Flex peut accueillir un détecteur et d'autres accessoires. Le détecteur est disponible sous la forme d'appa- reil séparé et est fournis avec un mode d'emploi à part.
  • Page 39 3 Connecter le capillaire d'entrée Enfiler une vis de pression longue sur une extrémité du capillaire ￭ PTFE (6.1803.040) et visser la vis de pression à l'entrée du déga- zeur d'échantillon (portant l'inscription In) en serrant. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 40: Connexion De L'appareil À L'ordinateur

    Vario/Flex Basic (6.5000.000) Connecter le câble USB 1 Enficher le câble USB à la prise de connexion PC sur la face arrière de l'appareil. 2 Brancher l'autre extrémité à l'une des prises USB de l'ordinateur. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 41: Connexion De L'appareil Au Secteur

    Les travaux d'entretien et de réparation sur des composants électri- ￭ ques et électroniques doivent exclusivement être effectués par un personnel qualifié par Metrohm à cet effet. Brancher le câble secteur Accessoires Câble secteur à 3 conducteurs avec connecteur CEI 60320 du type C13.

  • Page 42: Première Mise En Service

    Allumer l'appareil. ￭ MagIC Net détecte l'appareil et tous ses modules. 3 Démarrer la stabilisation Démarrer la stabilisation dans MagIC Net : Poste travail ▶ Ana- ￭ lyses ▶ Stabilisation ▶ Start HW. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 43 Retirer la seringue de la canule de purge. ￭ Retirer la canule de purge du capillaire de purge. ￭ 5 Rincer l'appareil sans les colonnes Rincer l'appareil (sans colonnes) durant 10 minutes avec l'éluant. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 44: Connecter Et Rincer La Précolonne

    Les précolonnes ménagent les colonnes de séparation et permettent de prolonger sa durée de vie de façon significative. Les précolonnes fournies par Metrohm sont soit des précolonnes réelles, soit des cartouches préco- lonnes qui sont utilisées avec un support de cartouche. L'installation d'une cartouche précolonne dans le support correspondant est décrite dans la...
  • Page 45 : fixer ce capillaire de connexion à la sortie de la précolonne à l'aide de la vis de pression. Rincer la précolonne 1 Rincer la précolonne Placer un godet sous la sortie de la précolonne. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 46: Connecter La Colonne De Séparation

    Elle sépare les différents composants en fonction de leurs interactions avec la colonne. Les colonnes de séparation Metrohm sont équipées d'une puce sur laquelle sont enregistrés leurs spé- cifications techniques et leur historique (mise en service, heures de fonc- tionnement, injections, etc.).
  • Page 47 3 Installation REMARQUE Ne raccorder la colonne de séparation qu'après la première mise en ser- vice de l'appareil. Il faudra remplacer la précolonne et la colonne de séparation par un accouplement (6.2744.040) en attendant. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 48 Rincer la colonne de séparation env. dix minutes avec l'éluant. ￭ Arrêter à nouveau la pompe haute pression dans le contrôle ￭ manuel de MagIC Net : Off. 4 Retirer l'accouplement Retirer l'accouplement (6.2744.040) du capillaire de sortie de la ￭ colonne. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 49: Conditionnement

    Ouvrir l'onglet Stabilisation dans le logiciel MagIC Net : Poste ￭ travail ▶ Analyses ▶ Stabilisation. Sélectionner une méthode adaptée (ou la créer). ￭ Voir aussi : Cours de maniement MagIC Net et aide en ligne. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 50 4 Conditionner le système Rincer le système avec de l'éluant jusqu'à ce que la stabilité souhaitée de la ligne de base soit atteinte. L'appareil est désormais prêt pour effectuer les mesures des échantillons. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 51: Maniement

    4 Maniement 4 Maniement Le 930 Compact IC Flex Deg se manipule exclusivement par le biais du logiciel MagIC Net. Des informations sur le maniement de MagIC Net™ sont fournies dans le cours de maniement de MagIC Net™ ainsi que dans l’aide en ligne.

  • Page 52: Fonctionnement Et Maintenance

    Informez le service après-vente Metrohm. AVERTISSEMENT Risque de commotion électrique par les composants sous ten- sion N'ouvrez jamais le boîtier de l'appareil. Le boîtier de l'appareil doit être ouvert exclusivement par un personnel qualifié. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 53: Maintenance Par Le Service Après-Vente Metrohm

    Maintenance par le service après-vente Metrohm La maintenance de l'appareil doit de préférence être effectuée par un per- sonnel qualifié Metrohm dans le cadre d'un entretien annuel. Si des pro- duits chimiques décapants et corrosifs sont fréquemment utilisés, il est recommandé...

  • Page 54: Connexions Capillaires

    La porte est en PMMA (polyméthacrylate de méthyle). Elle ne doit en aucun cas être nettoyée à l'aide de produits abrasifs ni de solvants. ATTENTION Ne jamais tenir l'appareil par la porte pour le soulever. Toujours le tenir au niveau du boîtier. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 55: Manipulation Des Éluants

    équilibres de dissociation et ainsi des modifications des temps de rétention. Solvants organi- D'une manière générale, l'ajout de solvants orga- ques niques (p. ex. du méthanol, de l'acétone, de l'acétonitrile) à un éluant aqueux accélère les ions lipophiles. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 56: Changement D'éluant

    Connecter les tuyaux de connexion Enficher la vis de serrage sur le connecteur et la visser à la main. ￭ Visser la vis de serrage avec la clé à fourche en serrant. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 57: Indications Sur Le Fonctionnement De La Pompe Haute Pression

    Entretenir la pompe haute pression REMARQUE Une séquence vidéo est disponible sur cette tâche dans le Guide multi- média CI Maintenance ou sur Internet sous ://ic-help.metrohm.com/. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 58 Piston en oxyde de zirconium (6.2824.070) ￭ De plus, il convient de pratiquer les opérations de maintenance lors de l'apparition des problèmes suivants : Ligne de base instable (pulsations, variations de l'écoulement) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 59 Internet http://ic-help.metrohm.com/. Entretenir les vannes d'échappement et d'admission Accessoires Prévoir les accessoires suivants pour cette étape : Vous trouverez ces pièces dans le kit d'accessoires : Vario/Flex Basic (6.5000.000). Clé à molette (6.2621.000) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 60 (Le sens de l'écou- lement d'éluant est indiqué sur la vanne par une flèche.) La solution de rinçage doit s'écouler de la vanne d'échappement. Si aucune solution ne s'écoule, c'est que la vanne est engorgée. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 61 (2), serrer à la main et ajouter un ¼ de tour de serrage avec la clé à molette (3). Revisser le capillaire de connexion au piston auxiliaire sur le sup- ￭ port de vanne d'échappement en serrant. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 62 RBS™ ou de l'acétone, dans le sens inverse de l'écoulement d'éluant. La solution de rinçage ne peut s'écouler que de la sortie de la vanne. Si la vanne d'admission est encore engorgée après la nettoyage, il faut la remplacer. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 63 Clé hexagonale 4 mm (6.2621.030) ￭ Démonter la tête de pompe Conditions préalables : La pompe haute pression est-elle éteinte ? ￭ La pression a-t-elle diminué ? ￭ L'appareil est-il éteint ? ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 64 Effectuer les travaux suivants l'un après l'autre sur les deux pistons. La maintenance d'un piston englobe les tâches suivantes : Remplacer le joint de piston. Nettoyer ou remplacer le piston en oxyde de zirconium. Remonter le piston. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 65 Outil pour le joint de piston (6.2617.010) comprenant une pointe ￭ (15-1) à utiliser pour retirer l'ancien joint de piston et une douille (15-2) pour mettre en place le nouveau joint de piston. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 66 Desserrer la cartouche de piston (16-1) avec la clé à molette et la dévisser à la main de la tête de pompe. Mettre de côté. 2 Retirer la bague d'appui Faire sortir la bague d'appui (16-2) de l'orifice du piston en secouant. Mettre de côté. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 67 Presser le joint avec le côté large de la pointe (15-1) de l'outil pour joint de piston dans le creux de la tête de pompe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 68 Ranger la bague d'appui de la tête de pompe mise de côté avec ￭ les pièces restantes. Figure 18 Composants de la cartouche de piston Vis cartouche de piston Rondelle de sécurité ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 69 Insérer de nouveau la cartouche de piston remontée sur la tête de pompe et serrer d'env. 15° à la main puis avec une clé à molette. Nettoyer la deuxième cartouche de piston de façon analogue. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 70 Glisser la tête de pompe sur les quatre boulons de serrage (1). ￭ Serrer les quatre vis de fixation en croix avec la clé hexagonale ￭ (6.2621.030). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 71: Entretenir Le Filtre Inline

    Entretenir le filtre inline REMARQUE Une séquence vidéo est disponible sur cette tâche dans le Guide multi- média CI Maintenance ou sur Internet sous ://ic-help.metrohm.com/. Intervalle de mainte- Le filtre doit être remplacé au moins tous les trois mois ; selon l'applica- nance tion, il faut échanger le filtre plus fréquemment.
  • Page 72 Desserrer la vis de filtre (19-2) du boîtier du filtre (19-1) à l'aide de deux clés à molette (6.2621.000) et la dévisser à la main. 4 Retirer le filtre Retirer l'ancien filtre (19-3) à l'aide d'une pincette. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 73 Démonter la précolonne (le cas échéant) et la colonne de sépara- ￭ tion, puis les remplacer par un accouplement (6.2744.040). Rincer l'appareil avec l'éluant. ￭ Remettre la colonne une fois 10 minutes écoulées. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 74: Entretenir L'atténuateur De Pulsations

    5.10 Vanne d'injection La maintenance de la vanne d'injection doit de préférence être effectuée par un personnel qualifié Metrohm dans le cadre d'un entretien annuel. 5.11 Entretenir le détecteur Suivre les instructions de maintenance fournies dans le mode d'emploi du détecteur.
  • Page 75 3 Déterminer l'« échantillon B » Faire circuler l'« échantillon B » pendant la durée du temps de rinçage le long du trajet de l'échantillon, injecter et mesurer. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 76: Colonne De Séparation

    Retrouvez les colonnes de séparation actuellement fournies par Metrohm dans la gamme de colonnes CI Metrohm (disponibles auprès de votre agence Metrohm) dans la feuille de renseignement livrée avec votre colonne de séparation, ou sur Internet sous http://www.metrohm.com...

  • Page 77: Conserver La Colonne De Séparation

    5.14 Gestion de la qualité et qualification avec Metrohm Gestion de la qualité Metrohm vous propose une aide complète lors de la mise en place de mesures de gestion de la qualité pour les appareils et les logiciels. Qualification Adressez-vous à votre agence Metrohm locale pour obtenir son assistance lors de la qualification des appareils et des logiciels.

  • Page 78: Traitement Des Problèmes

    Chapitre 3.9, page 26) ou l'échanger. s'avère défectueux. La pression aug- Le filtre inline (6.2821.120) Remplacer le filtre (6.2821.130) . mente de façon est engorgé. significative dans le système. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 79 Adapter le temps de transfert de l'échantillon d'échantillon n'est pas (voir « Déterminer le temps de transfert », (complètement) remplie. page 67). Échantillon – des bulles de Utiliser le dégazeur d'échantillon . gaz sont contenues dans l'échantillon. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 80 Le vide ne s'est pas Fermer hermétiquement le connecteur Dégazeur d'éluant – le ￭ établi Vacuum à l'aide d'un bouchon fileté connecteur de vide n'est pas fermé (hermétique- (6.1446.040). ment) sur la face arrière de l'appareil. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 81 Échantillon – le volume de Prolonger le temps de rinçage (voir Chapitre rinçage est trop petit. 5.12, page 66). Vanne d'injection – défec- S'adresser au service après-vente Metrohm. tueuse. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 82: Caractéristiques Techniques

    Conditions ambiantes Fonctionnement Température +5 à +45 °C ambiante Humidité de 20 à 80 % d'humidité relative de l'air l'air Stockage Température –20 à +70 °C ambiante Transport Température –40 à +70 °C ambiante ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 83: Boîtier

    21,53 kg (sans accessoires) Détecteur de fuites Type Électronique, aucun calibrage requis Dégazeur d'éluant Matériau Fluoropolymère Résistance aux Aucune restriction (à l'exception des PFC) solvants Temps de forma- < 60 s tion du vide ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 84: Pompe Haute Pression

    Le mécanisme d'arrêt est activé 2 minutes après le démarrage du ￭ système La pompe est arrêtée automatiquement après 3 courses de piston ￭ au-dessous de la valeur limite de pression minimale ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 85: Vanne D'injection

    65 W pour une application d'analyse typique ￭ bée 25 W en veille (détecteur de conductivité à 40 °C) ￭ Bloc d'alimenta- surveillance électronique jusqu'à 300 W maximum ￭ tion fusible interne 3,15 A ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 86: Interfaces

    Détection de pour une colonne intelligente colonne 1 connecteur jack (portant l'inscription Leak Sensor) Détecteur de fui- Autres connexions Auxiliary 1 DSUB à 15 pôles (femelle) Service 1 DSUB à 15 pôles (femelle) ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 87: Accessoires

    Le fichier PDF contenant les données sur les accessoires est créé. REMARQUE Lorsque vous recevez votre nouvel appareil, nous vous conseillons de télécharger la liste d'accessoires depuis Internet, de l'imprimer et de la conserver conjointement avec le mode d'emploi. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)

  • Page 88: Index

    Conditions de référence .... 74 Crépine d'aspiration ... 47 Mise à l'arrêt ......45 Connecter voir « Filtre inline » ....26 MSB ......... 78 À l'ordinateur ..... 32 Filtre inline ........ 26 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
  • Page 89 Temps de rinçage ..... 67 Rincer ......... 37 Variations de l'écoulement ..50 Temps de transfert ....67 Protection Vis de sécurité de transport ..16 Tension secteur ..... 4, 77 Filtre inline ......26 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Deg (2.930.1160)
