Il y a deux moyens similaires de centrer les objectifs :

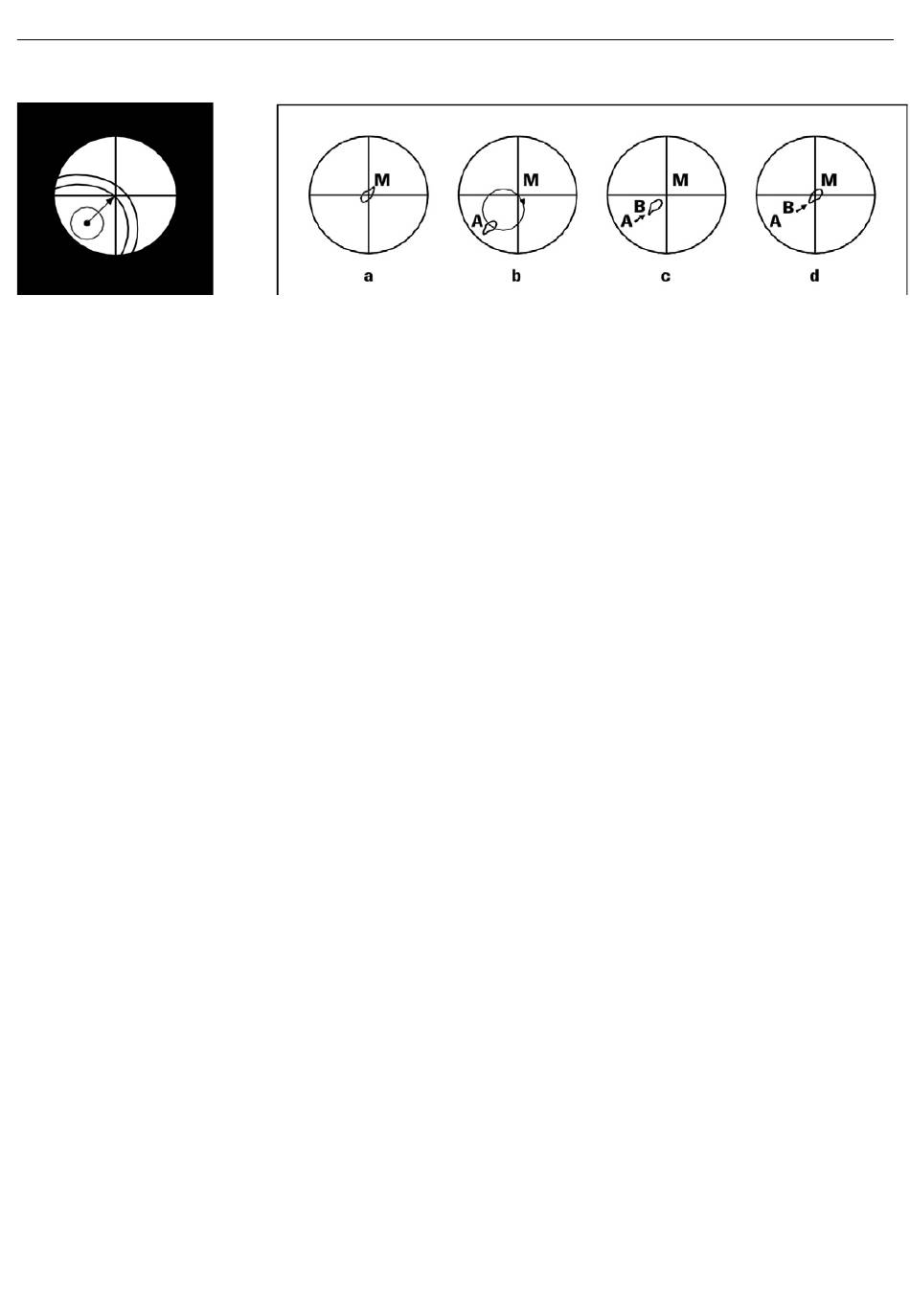

Fig. 14 Méthode de centrage I
Méthode I
Voir Fig. 14.
Tournez la platine et notez le point sur l'échantil-
X
lon qui reste immobile. Ce point correspond à l'axe
de rotation mécanique de la platine.
Déplacez ce point proéminent de l'échantillon au
X
centre des lignes transversales à l'aide des deux
clés de centrage.
Tournez la platine et ajustez le centrage si néces-
X
saire.
Fig. 15 Méthode de centrage II
Polarisation de la lumière transmise
Méthode II (Fig. 21)
Voir Fig. 15.
Déplacez le point proéminent de l'échantillon
X
(Fig. 15 a) au centre des lignes transversales M.
Tournez la platine jusqu'à ce que le point de
X
l'échantillon soit le plus éloigné du centre des
lignes transversales M (point A, Fig. 15b). Le point
A (= distance maximale du point de l'échantillon
par rapport au centre) peut même se trouver en
dehors du champ de vision.
En tournant les clés de centrage, réglez l'image
X
jusqu'à ce que le point A de l'échantillon soit à
mi-chemin (= pos. B) entre le point A et le centre
des lignes transversales M (Fig. 15c).
Déplacez le point A en M et vérifiez que A reste
X
en M pendant la rotation de la platine (Fig. 15d).
Répétez la procédure de centrage si nécessaire.
Chaque objectif doit être centré séparément. Si un
objectif est dévissé de la tourelle, par exemple pour
le nettoyer, et revissé au même endroit, son centrage
est plus ou moins conservé.
Les clés de centrage sont ensuite stockées dans les
deux logements de l'axe de lumière incidente.
17
