Raccordement électrique
Servomoteur avec module de commande > B24D et B230D
7.4.3 B24D et B230D

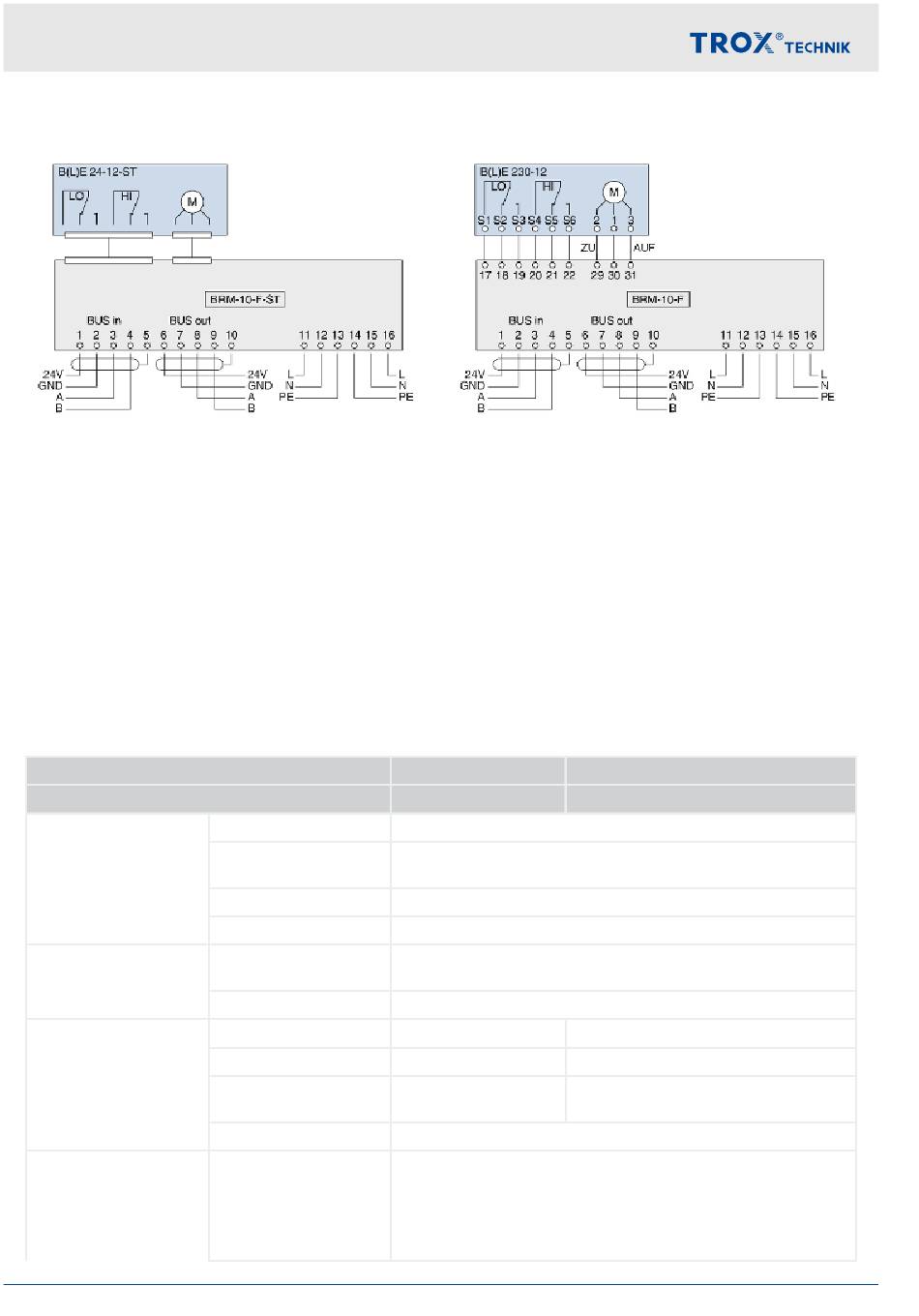

Fig. 31 : Exemple de câblage pour les accessoires B24D et B230D
Au cours de la mise en service, vérifier que les lamelles du volet se déplacent correctement de la position OUVERT
à FERMÉ.
Le commutateur de mode permet de sélectionner l'un des modes de fonctionnement suivants du volet :
Automatique (le volet est commandé par le bus ; les LED d'état ne sont pas actives)

Maintenance (le volet est commandé par le bus ; les LED d'état ne sont pas actives)

Contact manuel ouvert (les commandes du bus sont ignorées)

Contact de fermeture manuelle (les commandes du bus sont ignorées)

Le servomoteur et le module de commande sont câblés en usine.
Caractéristiques techniques du servomoteur,
à la page 47 .
Caractéristiques techniques
Détails du code de commande
Module de commande
Données électriques
Exécution
Sorties
Bornes pour l'entrée du
volet
54
Ä 7.3.2 « B230 » à la page 48 , Ä Chapitre 7.3.1 « B24 »
Tension d'alimentation
Consommation élec-
trique
Niveau de protection
Classe de sécurité IEC
Entrées numériques
Sorties numériques
Servomoteur
Courant continu max.
Courant de démarrage
maximal (< 15 ms)
Dimensions nominales
Section maximale des
bornes
Volet de désenfumage EK-JS
B24D
BRM-10-F-ST
18 – 32 V CC (généralement 24 V)
5 mA habituellement, 26 mA max (pendant 100 ms lorsque les
relais sont activés)
IP20 (EN 60529)
II
2 pour le retour d'informations des interrupteurs de fin de
course (sans potentiel)
1 pour les signaux au volet
24 V DC
CA 5 A
CA 8 A
1250 VA / 150 W
Monofilaire : 0,08 - 2,5 mm²
Fil fin (sans embout) : 0,08 - 2,5 mm²
Fil fin (embout avec collier) : 0,25 - 1,5 mm²
Fil fin (embout sans collier) : 0,25 - 2,5 mm²
B230D
BRM-10-F
24 / 230 V CA
DC 5 A
DC 8 A
