Aucune charge ne doit s'exercer sur le boîtier pour

ne pas causer de dysfonctionnements du volet de
désenfumage.
Le volet de désenfumage et le servomoteur élec-

trique doivent rester accessibles pour la mainte-
nance.
Position de montage

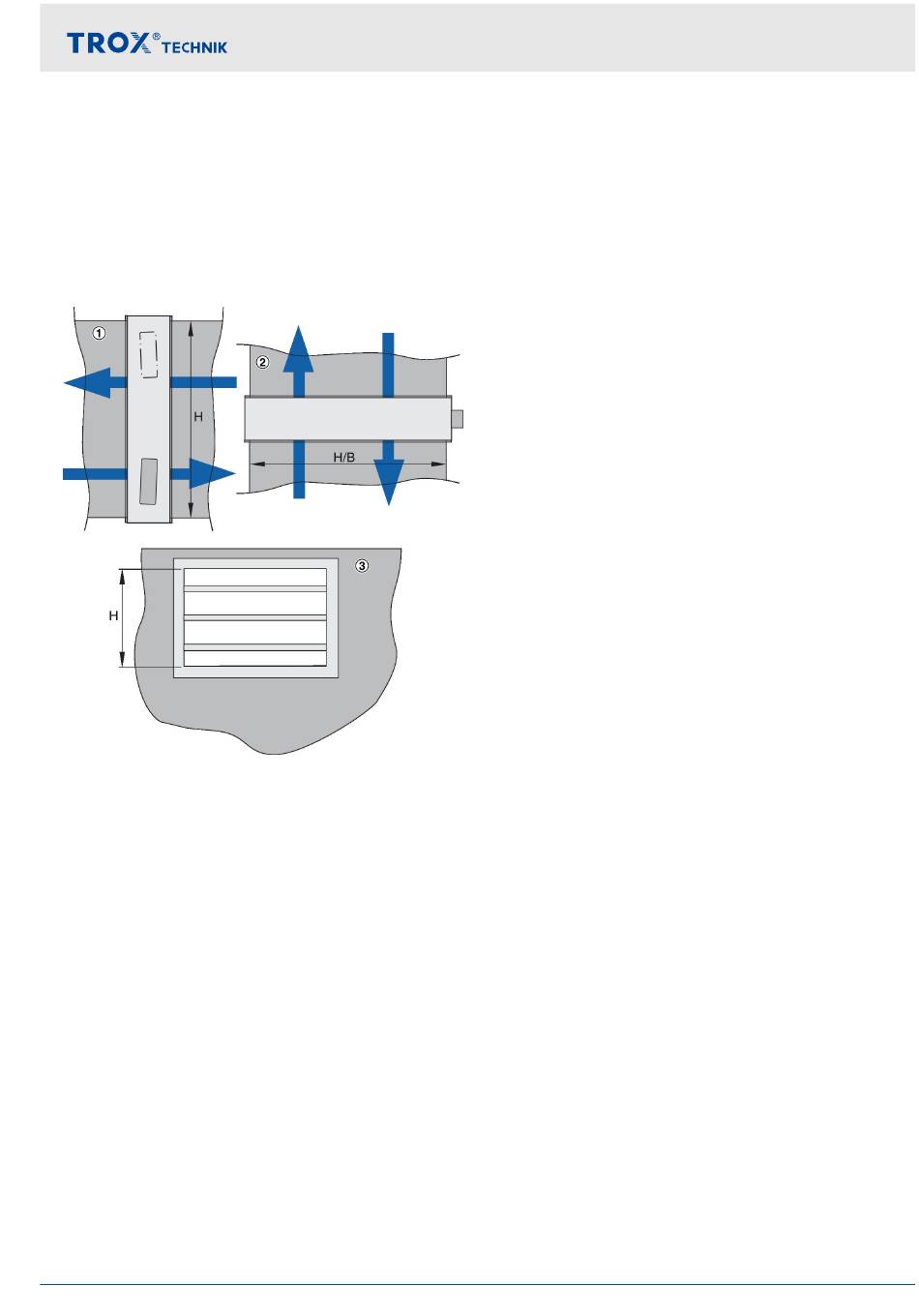

Fig. 8 : Position de montage EK-JS
1 Gaine d'évacuation des fumées horizontale
2 Gaine d'évacuation des fumées verticale (horizon-
tale)
3 Gaine d'évacuation des fumées pleine
Le volet de désenfumage doit être monté de sorte que
l'arbre à palettes soit horizontal ou en position couchée.
La position du servomoteur n'est pas cruciale, mais elle
doit garantir l'accès pour effectuer la maintenance.
5.3.1 Ruban adhésif haute température
Le ruban d'étanchéité haute température assure l'étan-
chéité entre la bride du volet de désenfumage et la
bride de la gaine d'évacuation des fumées en tôle
d'acier et est disponible en tant qu'accessoire (acces-
soires 17 et 19)
Informations générales sur l'installation > Ruban adhésif haute température
