7.3.1 B24

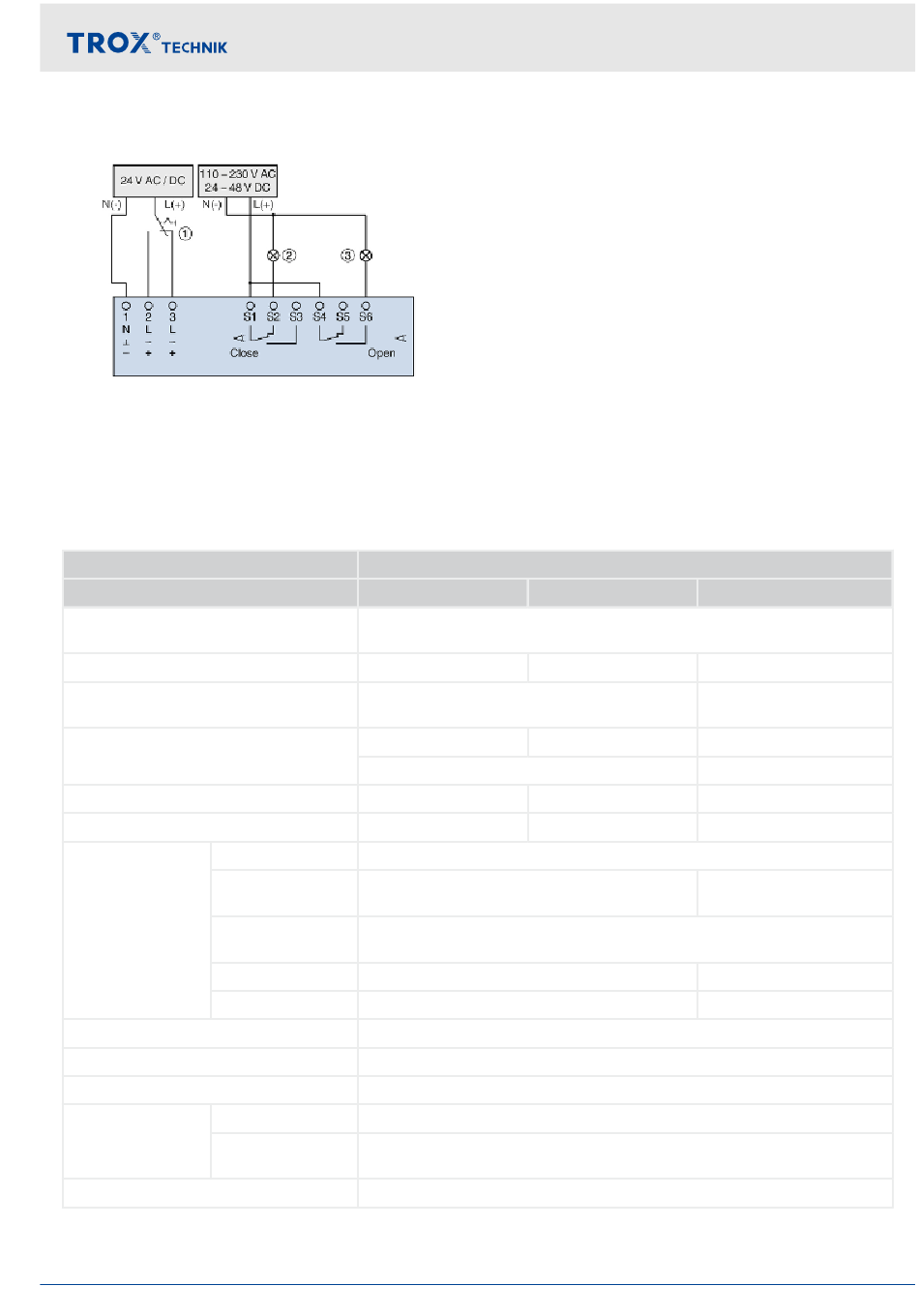

Fig. 26 : Exemple de câblage 24 V CA / CC
① Interrupteur d'ouverture et de fermeture, fourni par d'autres
② Voyant lumineux pour la position FERMÉ, fourni par d'autres
③ Voyant lumineux pour la position OUVERT, fourni par d'autres
Caractéristiques techniques pour servomoteurs d'ouverture/de fermeture
Détails du code de commande
Servomoteur
Tension d'alimentation
Consommation d'énergie en service
Consommation électrique - quand il
est en veille
Consommation électrique nominale
Couple de rotation
Temps de course du clapet
Interrupteur fin Type de contact
de course
Courant nominal
Tension de com-
mutation
Ouvert
Fermer
Classe de sécurité IEC
Niveau de protection
Température de fonctionnement
Câble de raccor- Servomoteur
dement
Interrupteur fin de
course
Conformité CE selon
BEN24-ST TR
AC 19,2 – 28,8 V, 50/60 Hz /
DC 21,6 – 28,8 V, 50/60 Hz
3 W
0,1 W
6 VA
8,2 A, Imax. (5 ms)
15 Nm
< 30 s (90°)
2 contacts à deux directions
1 mA – 3 A (0,5 A inductif),
5°
80°
1 m, 3 × 0,75 mm², sans halogène
1 m, 6 × 0,75 mm², sans halogène
2014/30/UE, 2014/35/UE
Volet de désenfumage EK-JS
Raccordement électrique
Servomoteurs > B24
B24
BEE24-ST TR
2,5 W
5 VA
8,2 A, Imax. (5 ms)
25 Nm
< 60 s (90°)
5 VDC – 250 VAC
III (SELV)
IP 54
-30 – 55 °C
BE24-ST TR
12 W
0,5 W
18 VA
40 Nm
< 60 s (90°)
1 mA – 6 A
(0,5 A inductif),
3°
87°
