Pièces et fonctionnement
Fonctionnement
4 Pièces et fonctionnement
4.1 Aperçu
Fig. 6 : Volet de désenfumage EK-JS
1 Protection
2 Cache du couplage (découpe)
3 Couplage
4 Servomoteur
5 Plaque signalétique
6 Joint latéral
7 Clapets
8 Joint profilé du clapet
4.2 Fonctionnement
Les volets de désenfumage de la série EK-JS sont
employés dans les systèmes de désenfumage et ser-
vent, d'une part, à éliminer les gaz de fumée et l'énergie
calorifique et, d'autre part, à assurer la circulation d'air
frais dans la zone à désenfumer.
Le volet EK-JS s'utilise dans les installations de ventila-
tion sous pression pour évacuer les fumées
des cages d'escaliers de sécurité et leurs vestibules

des puits d'ascenseur de pompiers

des tunnels d'évacuation

Le volet EK-JS convient à une utilisation dans les profils
simples.
Il peut s'utiliser dans les systèmes mixtes de ventila-
tion/désenfumage sous forme de volet combiné pour le
désenfumage ainsi que pour limiter les débits d'air de
reprise.
Le volet de désenfumage doit faire l'objet d'une mainte-
nance régulière pour assurer sa sécurité de fonctionne-
ment Ä 9 « Maintenance » à la page 57 .
16
Principe de fonctionnement du désenfumage

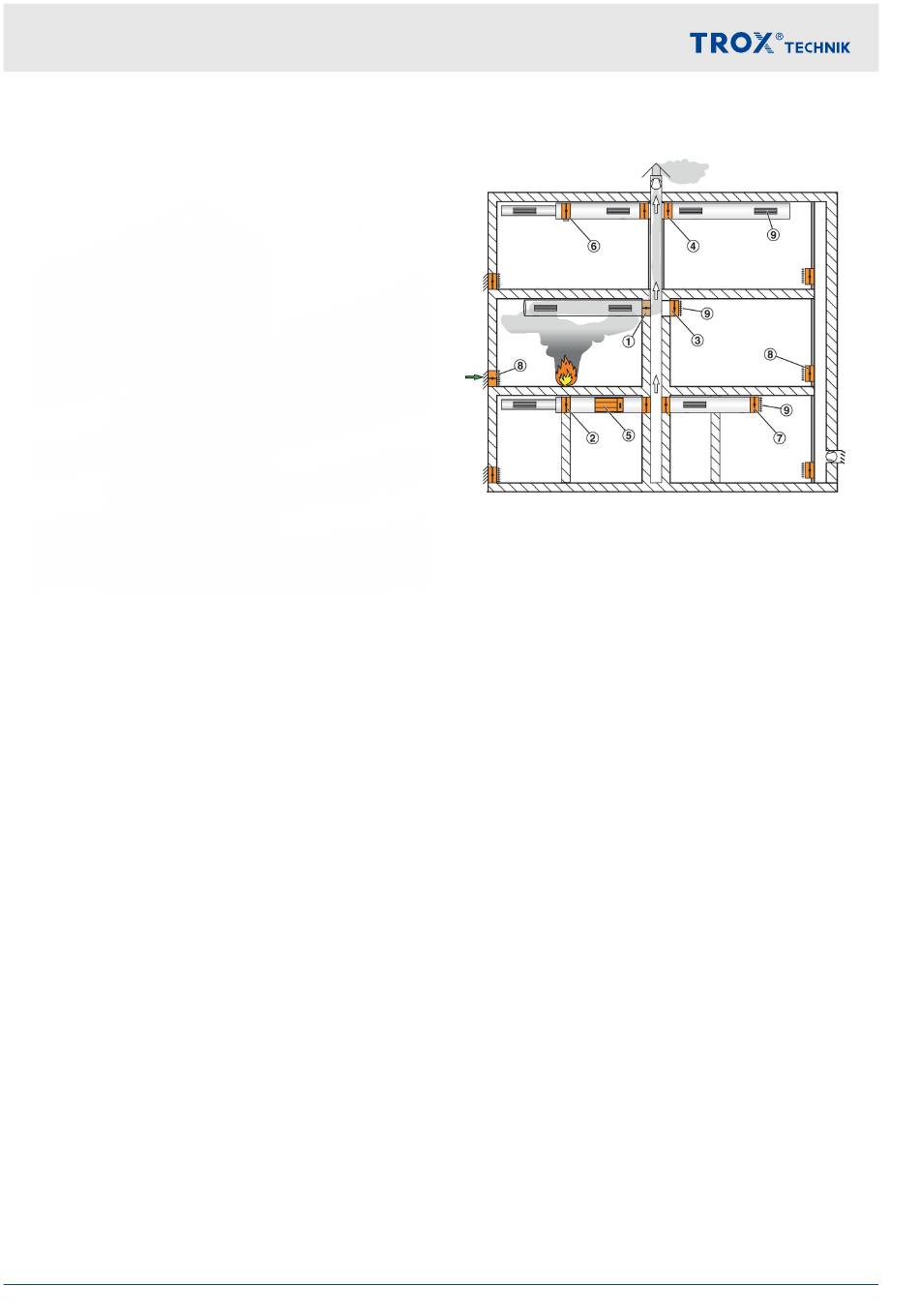

Fig. 7 : Installation de désenfumage
① EK-JZ ou EK2-EU dans une gaine technique pleine
② EK-JZ ou EK2-EU dans un mur plein et une gaine
③ EK-JZ ou EK2-EU sur une gaine technique pleine
④ EK-JZ ou EK2-EU sur une gaine d'évacuation des
fumées verticale (conduit)
⑤ EK-JZ ou EK2-EU sur une gaine d'évacuation des
fumées horizontale
⑥ EK-JS dans une gaine d'évacuation des fumées
horizontale
⑦ EK-JS à l'extrémité d'une gaine d'évacuation des
fumées horizontale
⑧ EK-JS, EK-JZ ou EK2-EU en tant qu'entrée d'air
soufflé supplémentaire
⑨ Grille de protection
Pendant le fonctionnement normal, les volets de désen-
fumage sont entièrement fermés. Pour l'extraction de
fumée, les volets de désenfumage du compartiment
coupe-feu affecté s'ouvrent entièrement pour extraire la
fumée. Tous les autres volets de désenfumage restent
complètement fermés.
Si les volets de désenfumage sont utilisés comme
entrées de soufflage supplémentaires, les volets s'ou-
vrent pendant le désenfumage dans le compartiment
c coupe-feu concerné. Pour créer une couche à faible
teneur en fumée, les volets de désenfumage utilisés
comme des entrées de soufflage supplémentaires doi-
vent être posés près du sol.
Le servomoteur peut être commandé automatiquement
(AA) par un détecteur de fumée de gaine ou un système
d'alarme incendie. La signalisation peut aussi s'effectuer
manuellement (MA), soit jusqu'à une heure précise (25e
minute), soit par une commande forcée (MA).
Une tension d'alimentation présentant une intégrité
fonctionnelle est nécessaire pour maintenir l'alimenta-
tion du servomoteur même en cas d'incendie, afin de
préserver le fonctionnement et la communication. Cela
garantit le bon fonctionnement du servomoteur, même
en cas d'incendie.
Volet de désenfumage EK-JS
