Feu clignotant (en option - AAM0111)
Veillez à retirer tout emballage avant de procéder au branchement.
presser
12
FR
24V DC
Coaxial
Câble noir
Câble coaxial
Tresse
Cuivre central
Situé en
bas à droite
sur la carte
électronique

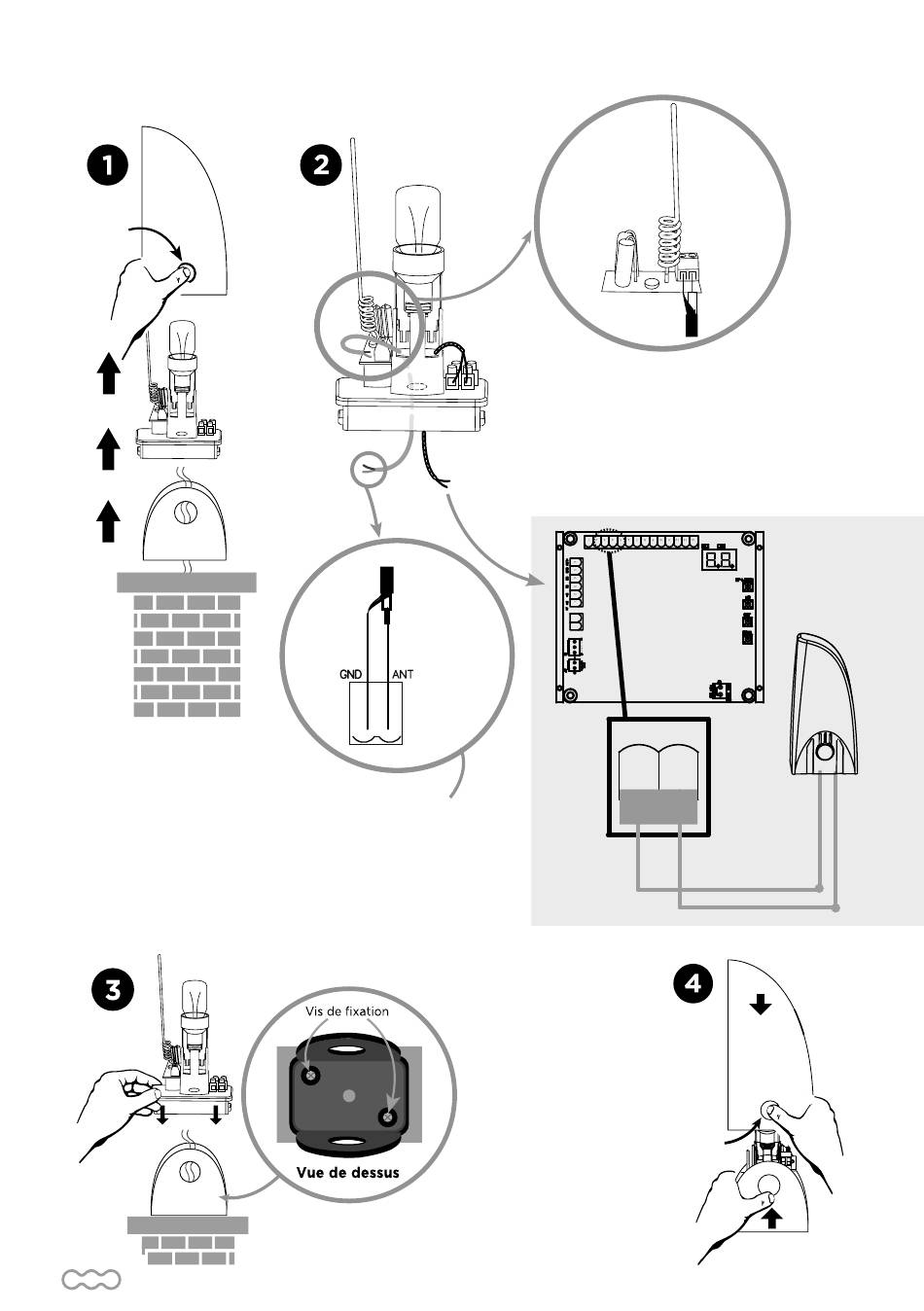

Si vous souhaitez améliorer la portée de vos
télécommandes, vous pouvez brancher l'antenne située
dans le feu clignotant avec un câble coaxial type RG58
(non fourni). Dans ce cas, vous devez déconnecter
l'antenne d'origine. Branchez le cuivre central du câble
coaxial sur la borne «ANT» et la tresse sur la borne
« GND», côté antenne et côté carte électronique.
GND Light
3
4
feu
presser
CARTE
LED2
LED1
COFFRET
SW1
SW3
SW4
SW5
