SAISIE DES DIMENSIONS

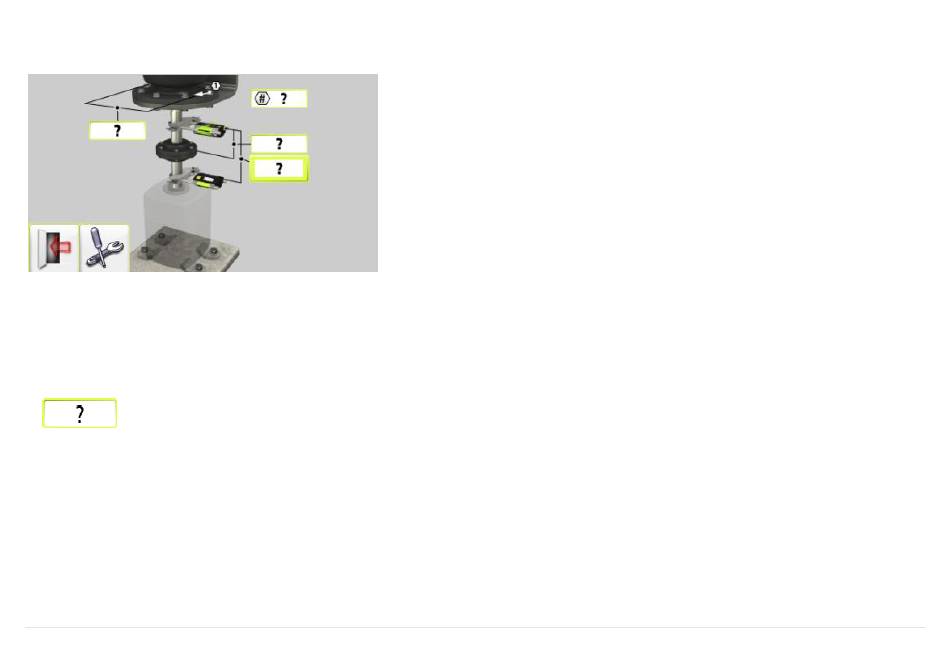

L'écran affiche la machine mobile. Les
voyants passent au vert lorsque le laser
frappe le capteur.
Sélectionnez les fenêtres de
dimensions afin de saisir des
dimensions.
Mesure et saisie des dimensions et de la
tolérance.
7.8
Veuillez saisir toutes les distances. La
distance entre les capteurs, celle qui sépare
le centre du couplage et le capteur M, ainsi
que le cercle primitif et le nombre de
boulons.
On peut saisir jusqu'à 8 boulons.
METHODE DE MESURE
Avec le programme d'alignement d'arbres
vertical, les positions de la machine sont
calculées à l'aide de trois points avec une
rotation de 180 degrés.
