Description
4.2 Vues de l'appareil
4.2 Vues de l'appareil
4.2.1 SCALANCE XP208 et SCALANCE XP208EEC

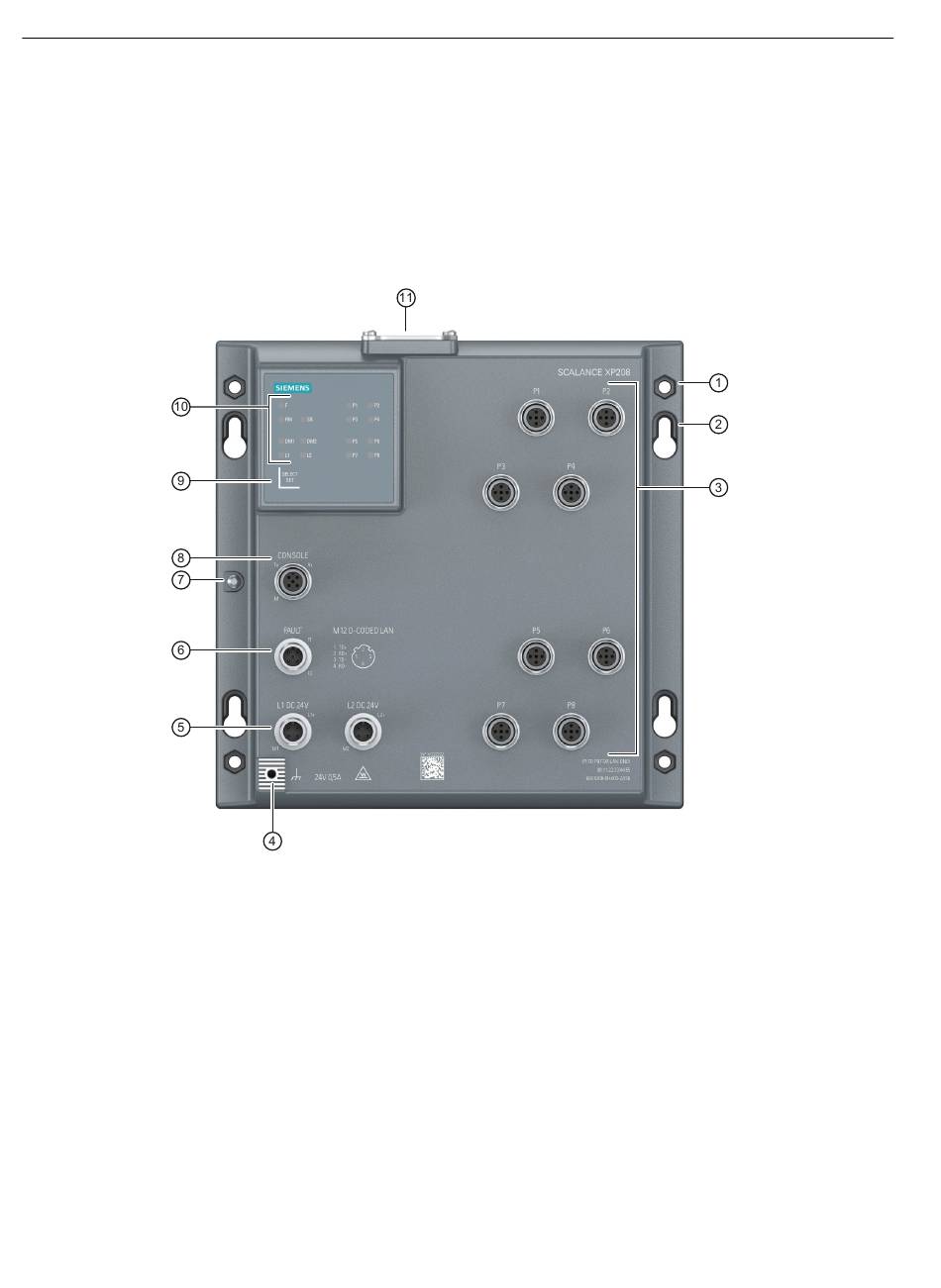

La figure ci-après donne une vue d'ensemble des composants d'un SCALANCE XP208 ainsi que
d'un SCALANCE XP208EEC.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
24
Trous pour écrous six pans
Fixation en trou de serrure
Ports Ethernet pour Fast Ethernet
Point de mise à la terre
Alimentation (redondante)
Contact de signalisation
Point de fixation du couvercle de l'interface série
Interface série
Bouton-poussoir "SELECT/SET"
LED témoins
Couvercle pour :
• logement de C-PLUG
• Bouton-poussoir RESET
Instructions de service, 04/2025, C79000-G8977-C428-12
SCALANCE XP-200
