MHZ ROLLO R_04 Notice De Montage Et Mode D'emploi page 5

RolloRollo R_04 |
Store enrouleur R_04

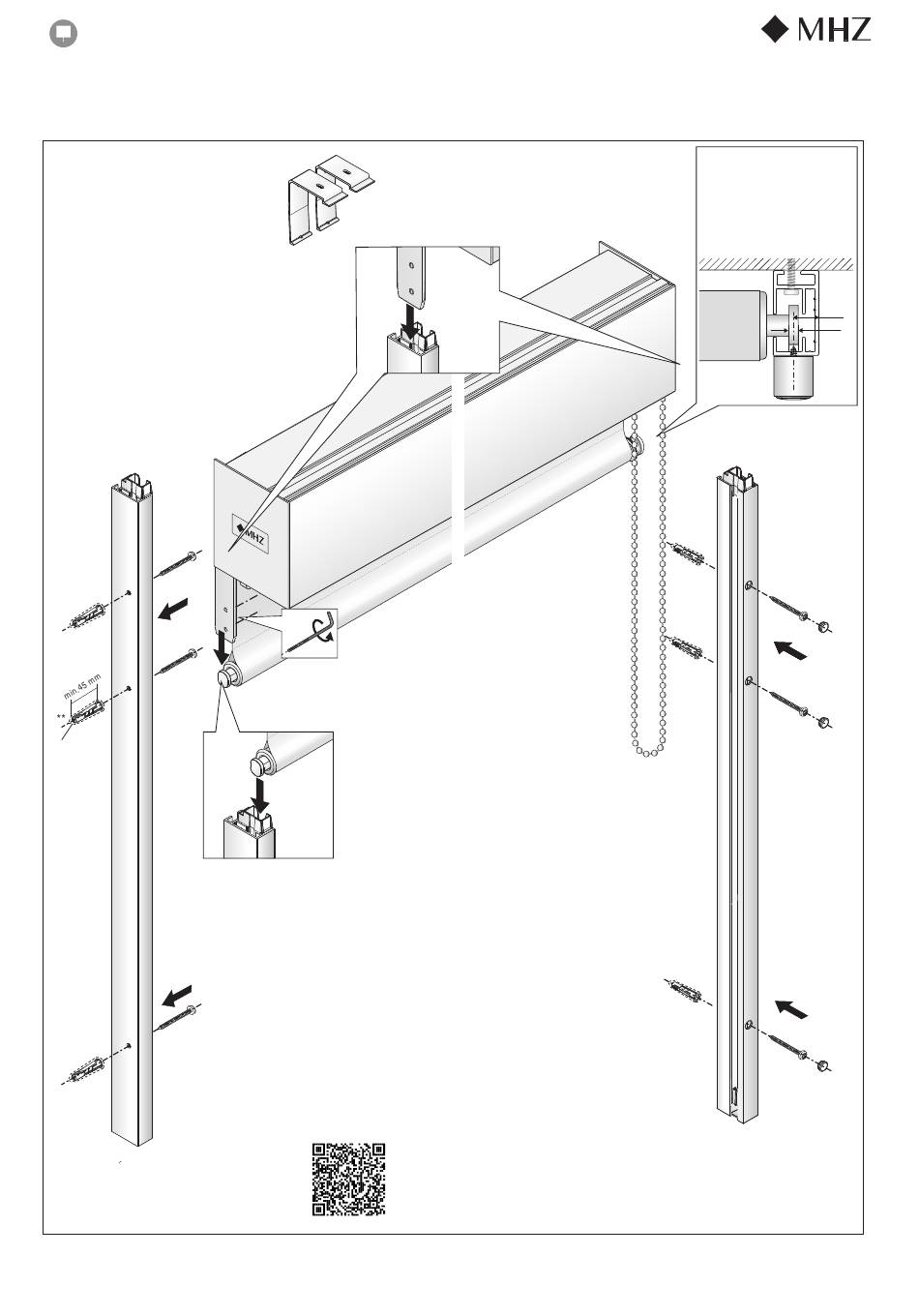

Montage Führungsschiene und Führungsschiene für Aufständerung
Montage du coffre autoporté sur les coulisses de guidage
Guide rail and guide rail for elevated track installation
Führung Fallstab
Guidage barre de lestage
Weighted rod guide
Nische
niche
Recess
3.
2.
3.
Bohrung
ø 6 mm
perçage
ø 6 mm
Drill hole
ø 6 mm
3.
Technische Änderungen vorbehalten, Ausgabe 02.2025
Sous réserve de modifications techniques, édition 02.2025
Subject to technical changes, Edition 02.2025
| Roller Blind R_04
ab Breite 350 cm, 2 zusätzliche Träger
à partir de 3500 mm de large, 2 supports supplémentaires
from width 350 cm, 2 additional brackets
1.
**
Wand
mur
Wall
2.
Montagehinweis: Kindersicherheitsvor-
vorrichtung bei Metall- und Objektkette
nur in diesem Bereich möglich.
Conseil de montage : dispositif de sécurité
enfant pour chaînette métallique et chaînette
sans fin PVC, possible uniquement à cet
emplacement.
Installation note: Child safety system only pos-
sible in this area with metal chain and ope-
ration chain without safety breaking system
9,5 mm
Ø 2 , 5
3.
3.
3.
5
