6.3.2 Raccordement du système V.M.C. collective
Les appareils à gaz raccordés à une extraction mécanique doivent être
munis d'un relais DSC (Dispositif de Sécurité Collectif).
N
TH1
TH2
4
N
L
0010018977-001

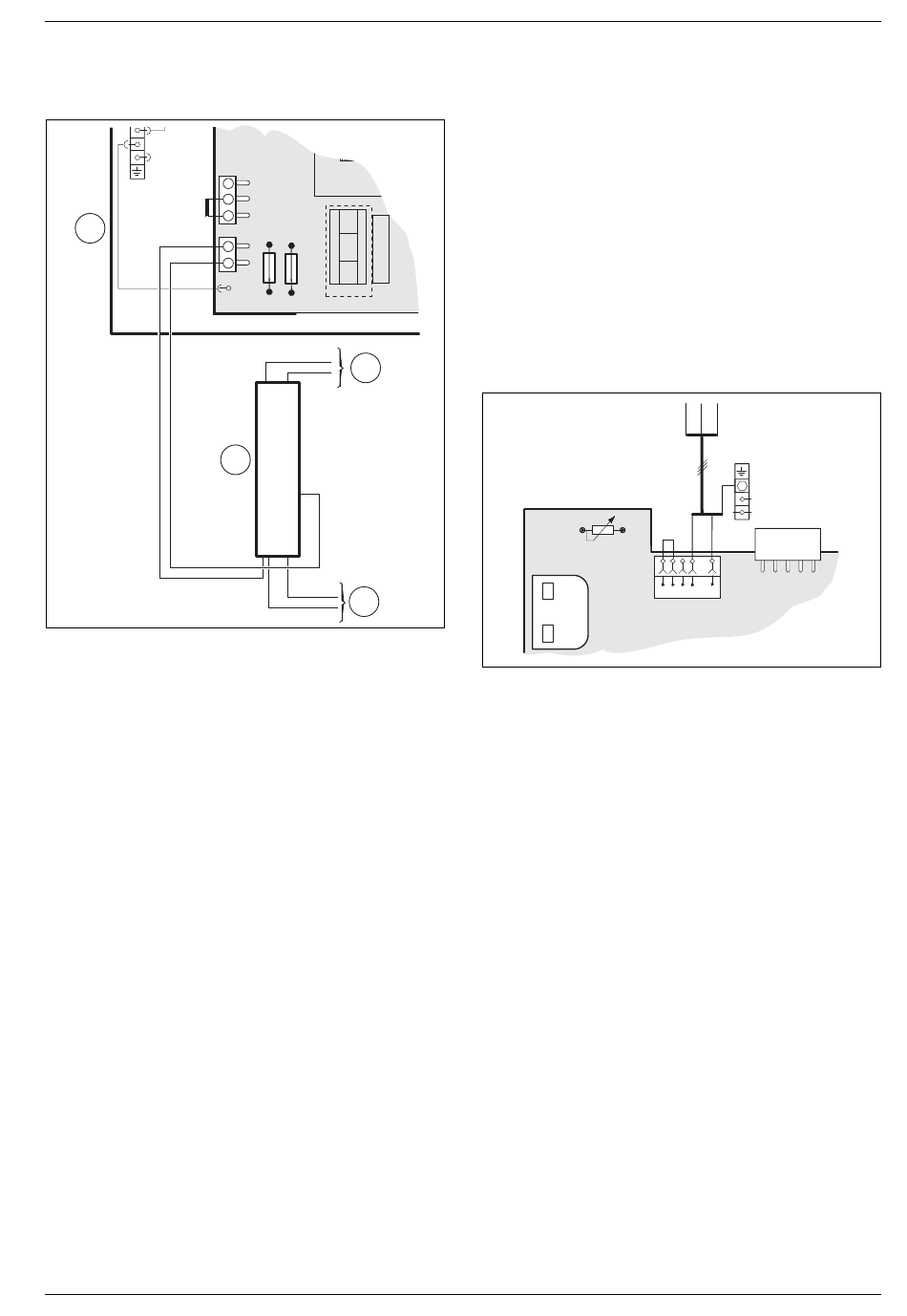

Fig. 21 Schéma de câblage et de principe
[1] Secteur, 230 V ~ 50 Hz
[2] Relais DSC
[3] Alimentation 24 V ~ 50 Hz V.M.C. collective
[4] Chaudière
mégalis/mégalia – 6 720 813 200 (2018/03)
3
A1 A2
2
S2
N L
1
6.4 Remplacement du câble de secteur
• Pour la protection contre les projections d'eau (IP), toujours faire
passer le câble dans un serre-câble dont l'orifice correspond au dia-
mètre du câble.
• Le câble doit correspondre à l'un des types suivants :
2
– HO5VV-F 3 x 0,75 mm ,
2
– HO5VV-F 3 x 1,0 mm ou
2
– NYM-I 3 x 1,5 mm
▶ Couper le passage du serre-câble à une section adaptée au diamètre
du câble utilisé.
▶ Engager le câble dans le serre-câble et le brancher comme suit :
– Borne plate ST10, borne L (conducteur rouge ou marron)
– Borne plate ST10, borne N (conducteur bleu)
– Raccord à la masse (conducteur vert ou vert-jaune).
▶ Fixer le câble d'alimentation par l'intermédiaire du serre-câble.
Le fil de masse doit encore être détendu quand les autres sont déjà
tendus.
Fig. 22 Bornier d'alimentation secteur ST10
Branchement électrique
LR Ls Ns N L
6 720 612 664-19.2O
