5.5 Montage de la chaudière
AVIS : La présence de particules ou graisses dans l'ins-
tallation peuvent à plus ou moins longue échéance per-
turber le bon fonctionnement de l'appareil.
▶ Avant de monter l'appareil sur la plaque de robinet-
terie, procéder au nettoyage de l'installation par cir-
culation d'eau.

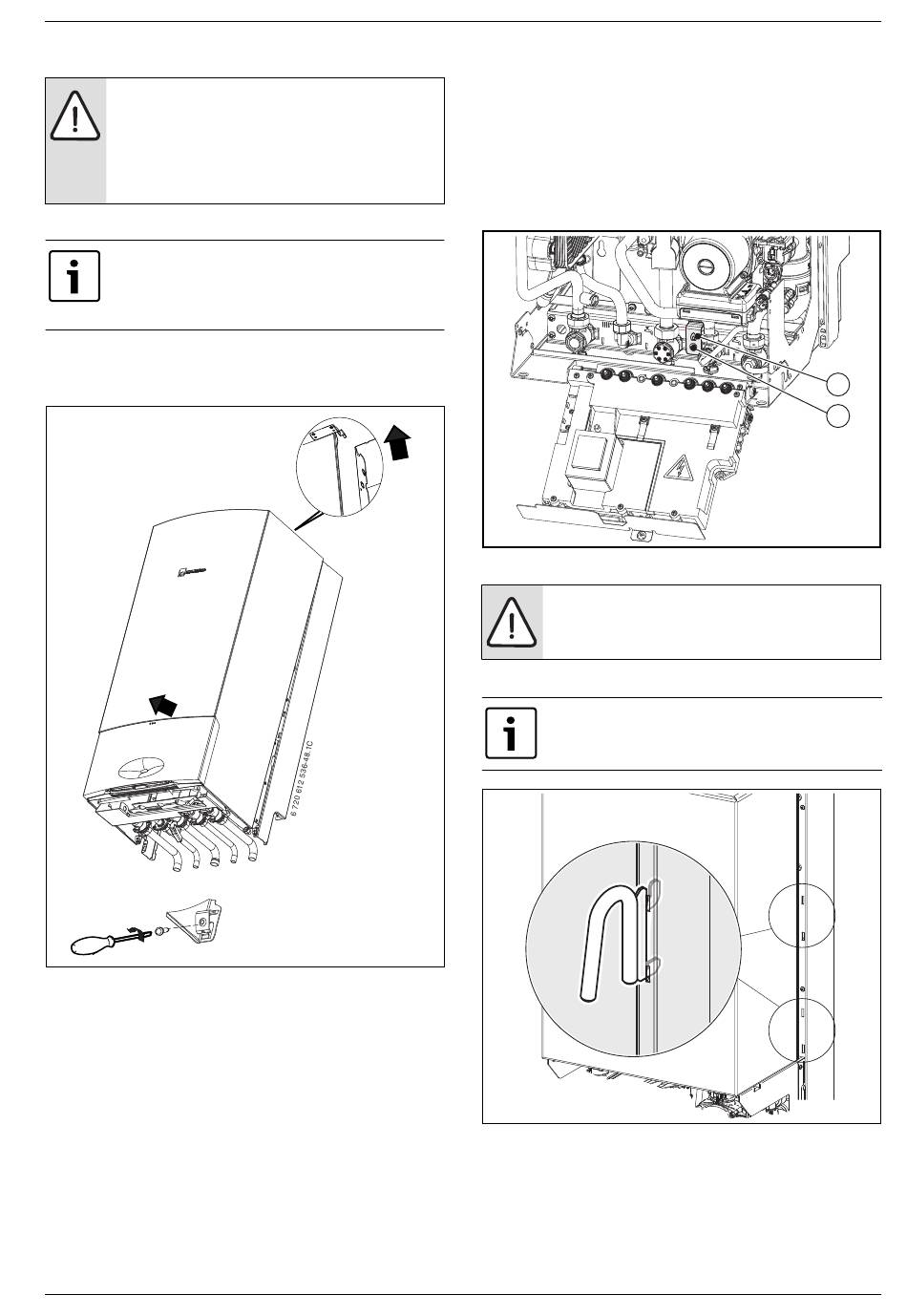

5.5.1 Enlever l'habillage
L'habillage est fixé avec deux vis afin d'éviter le démon-
tage de celui-ci par des personnes non habilitées (sécu-
rité contre les risques électriques).
▶ Toujours fixer l'habillage avec ces vis.
▶ Desserrer les 2 vis situées sous la chaudière.
▶ Tirer vers l'avant la partie inférieure de l'habillage et le soulever légè-
rement vers le haut.
2
1
Fig. 8
mégalis/mégalia – 6 720 813 200 (2018/03)
5.5.2 Suspendre l'appareil
▶ Retirer les bouchons de protections sur la plaque de robinetterie et
sur l'appareil.
▶ Placer des joints au niveau des raccordements de la plaque de robi-
netterie.
▶ Placer l'appareil en engageant les encoches supérieures dans les cro-
chets de la barre d'accrochage.
▶ Si la plaque de robinetterie est munie d'un trou fileté, verrouiller la
patte [1] à l'aide de la vis [2] fournie dans le sachet d'accessoire.
3
Fig. 9
AVIS : Dans le cas d'une plaque de robinetterie avec ro-
binets vissés, la patte [1] ne peut être utilisée et doit
être démontée.
▶ Serrer les écrous sur la robinetterie.
Pour faciliter le montage de la chaudière vous pouvez uti-
liser les poignées fournies en S.A.V. réf. 8 716 760 027
0.
Fig. 10
Installation
1
2
6 720 813 200-06.1GX
6 720 616 899-22.3O
