Installation
5.6 Raccordement soupape de sécurité chauffage
La soupape de sécurité chauffage a pour but de protéger la chaudière et
toute l'installation contre les surpressions éventuelles. Elle est réglée en
usine pour que son fonctionnement intervienne lorsque la pression dans
le circuit atteint environ 3 bars.
▶ Raccorder le tube de vidange de la soupape chauffage vers une cana-
lisation qui doit être à écoulement visible.

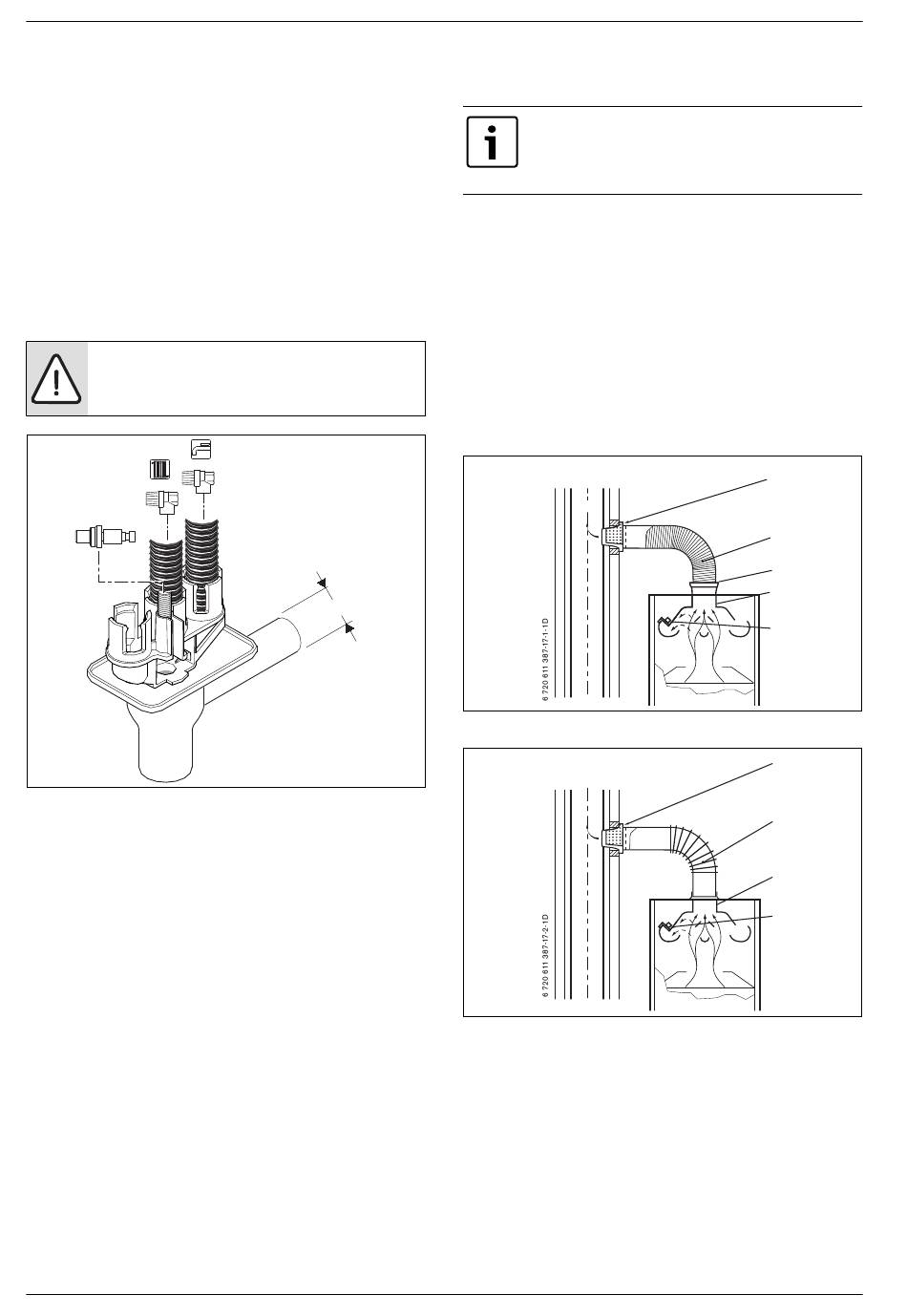

5.7 Siphon à entonnoir Accessoire n° 432
Afin de pouvoir évacuer de façon sûre l'eau sortant des soupapes de
sécurité, il est possible d'utiliser l'accessoire n° 432.
▶ Réaliser le système d'évacuation à partir de matériaux résistants à la
corrosion.
▶ Monter l'évacuation directement sur le raccord DN 40 côté bâtiment.
AVIS :
▶ Ne pas modifier ou fermer le système d'évacuation.
▶ Ne poser les flexibles qu'en direction descendante.
Fig. 11
20
5.8
5.8.1
▶ Déterminer la section de la cheminée conformément à la réglementa-
5.8.2
Le raccordement à une cheminée V.M.C., de modèle agréé, devra être
réalisé avec un coude en aluminium, ou un coude flexible de diamètre
respectant la réglementation en vigueur.
▶ Réaliser le raccordement de longueur aussi réduite que possible, en
▶ Régler le volume d'extraction à la bouche à la puissance de l'appareil.
▶ Monter les tuyaux de fumées de façon étanche.
DN 40
Fig. 12
6 720 615 973-12.1O
Fig. 13
Légende pour figures 12 et 13:
[1]
[2]
[3]
[4]
[5]
[6]
Evacuation des fumées
Appareils NGLA/CGLA
Pour éviter une corrosion éventuelle, n'utiliser que des
conduites d'évacuation des fumées en aluminium. Poser
les conduites d'évacuation des fumées de manière
étanche.
tion des appareils cheminées.
Raccordement à une cheminée avec V.M.C.
(NGLA/CGLA..-7M5)
évitant l'utilisation des coudes
« brusques ».
5
5
Bouche de la cheminée de volume d'extraction réglable
Tuyau de fumées
Bouche de fumées à la chaudière
Dispositif de sécurité individuelle V.M.C.
Cheminée V.M.C.
Manchette pour adapter les différences de diamètre entre
bouche et tuyau
mégalis/mégalia – 6 720 813 200 (2018/03)
1
2
6
3
4
1
2
3
4
