11. Port Side Speaker Out (gris). Ce port est dédié à la connexion d'haut-
parleurs latéraux en configuration audio 8 canaux.
Référez-vous au tableau des configurations audioci-dessous pour les fonctions
des ports en configuration 2, 4, 6, ou 8 canaux.
Configuration Audio 2, 4, 6 ou 8 canaux
Port
bleu clair
vert
rose
orange
noir
gris
12. Ports USB 2.0 3 et 4. Ces ports Universal Serial Bus (USB) 4 broches sont
disponibles pour la connexion de périphériques USB 2.0.

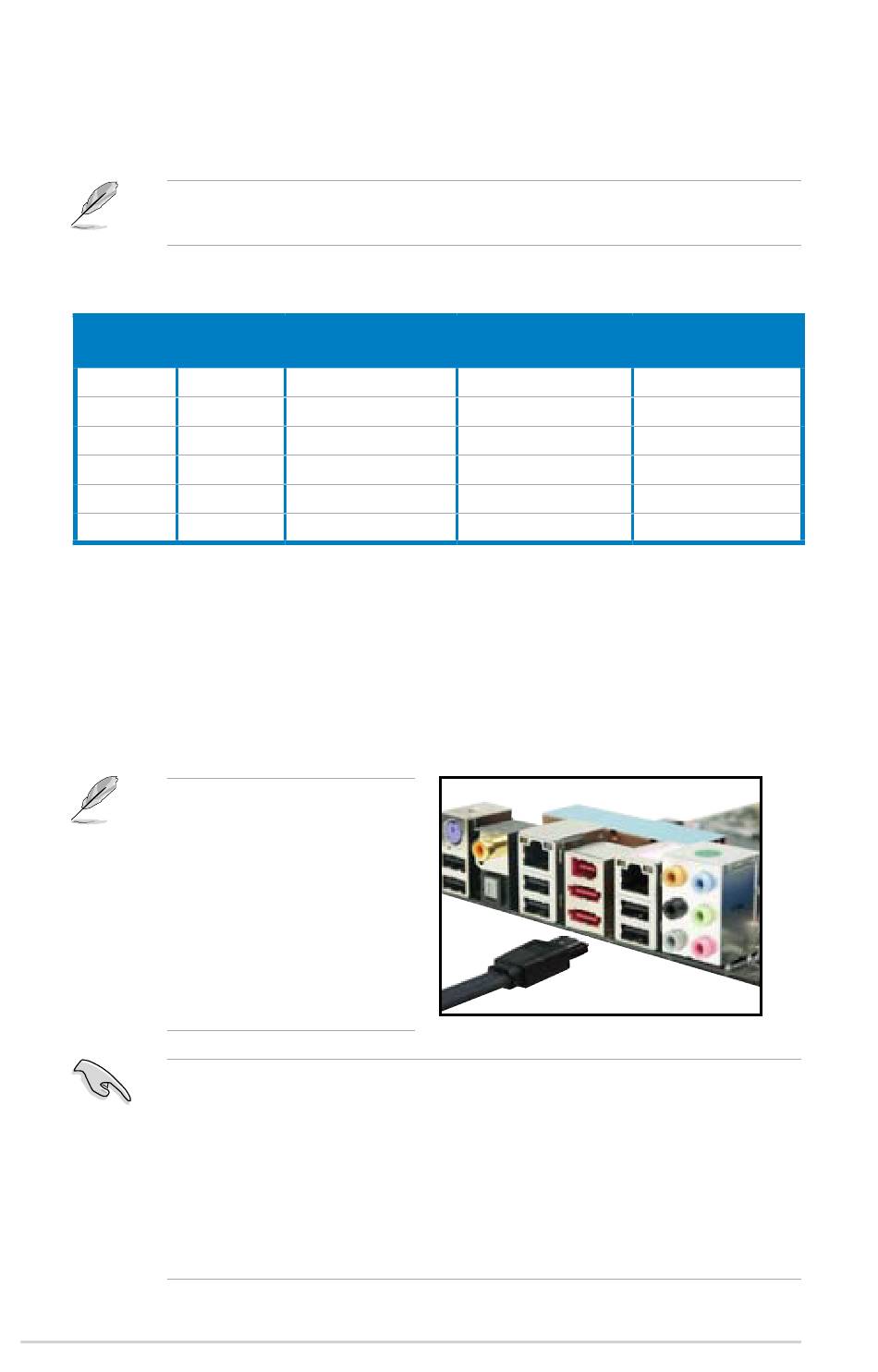

13. Ports SATA externe. Ce port se connecte à un disque dur externe Serial
ATA. Pour une configurer un ensemble RAID0, RAID1, RAID 5 ou RAID 10,
connectez un disque dur externe Serial ATA sur le port SATA externe et un
disque dur SATA interne sur un des connecteurs SATA interne annoté EXT_
SATA1 ou EXT_SATA2.
Les ports SATA externes
supportent supportent les
périphériques Serial ATA 3.0
Gb/s. Les câbles plus longs
supportent une alimentation
plus élevée pour délivrer le
signal jusqu'à deux mètres
de distance et offrent des
fonctions de branchement à
chaud améliorées.
•
•
2-22
casque
4 canaux
2 canaux
Line In
Line In
Line Out
Front Speaker Out
Mic In
Mic In
–
–
–
Rear Speaker Out
–
–
Avant de créer un ensemble RAID en utilisant des disques durs Serial ATA,
assurez-vous d'avoir connecté les câbles Serial ATA et installé les disques
durs Serial ATA; dans le cas contraire, vous ne pourrez pas entrer dans
l'utilitaire RAID Marvell et dans la configuration SATA pendant le POST.
Si vous souhaitez créer une configuration RAID en utilisant un de ces
connecteurs, réglez l'élément Marvell SATA/PATA Controller du BIOS sur
[RAID Mode]. Voir section 4.5.3 OnBoard Devices Configuration pour
plus de détails.
6 canaux
Line In
Front Speaker Out
Mic In
Center/Subwoofer
Rear Speaker Ou
–
Chapitre 2: Informations sur le matériel
8 canaux
Line In
Front Speaker Out
Mic In
Center/Subwoofer
Rear Speaker Out
Side Speaker Out
