UPS de iones de litio Vertiv™ Liebert® GXT5 1000-3000 VA
LV, 120 V DE ENTRADA, 120 V DE SALIDA
Guía de instalación rápida
2. Conexión de la entrada y la
salida del UPS
El UPS cuenta con un enchufe de
entrada 5-15P, L5-20P (con un
adaptador 5-20P si se requiere)
o L5-30P, según el modelo.
El UPS está equipado con
receptáculos de salida. Conecte
el equipo que desea proteger en
los receptáculos de salida.
3. Conexión de la entrada
de CA
Consulte la tabla de cableado
anterior para conocer la protección
contra sobrecorriente recomendada.
Conecte la unidad a una fuente de
potencia de entrada que tenga una
protección adecuada por medio de
un disyuntor, según los códigos
eléctricos nacionales y locales.
NOTA: Deje cargar las baterías al
menos 2 horas antes del primer uso
para garantizar un tiempo de reserva
adecuado. Permita 2 horas adicionales
para cada EBC, si se han conectado.
Las baterías se cargan cuando el UPS
está conectado a una entrada de CA,
sin importar si el UPS está encendido
o apagado.
Encendido del UPS
NOTA: No encienda el UPS hasta
que la instalación haya finalizado.
1. Asegúrese de que el
disyuntor del alimentador
del panel que suministra
potencia al UPS esté
cerrado.
2. Si se han conectado varios
EBC, cierre los disyuntores
ubicados en la parte
posterior de cada EBC.
3. Cuando el UPS se conecte
por primera vez, aparecerán
pantallas con instrucciones
para el arranque. Utilice los
botones Arriba, Abajo y
Enter (Entrar) para confirmar
los ajustes. A continuación,
mantenga pulsado el botón
de encendido para encender
el UPS.
CABLEADO
Modelo
GXT5LI-1000LVRT2UXL
GXT5LI-1500LVRT2UXL
GXT5LI-2000LVRT2UXL
GXT5LI-3000LVRT2UXL

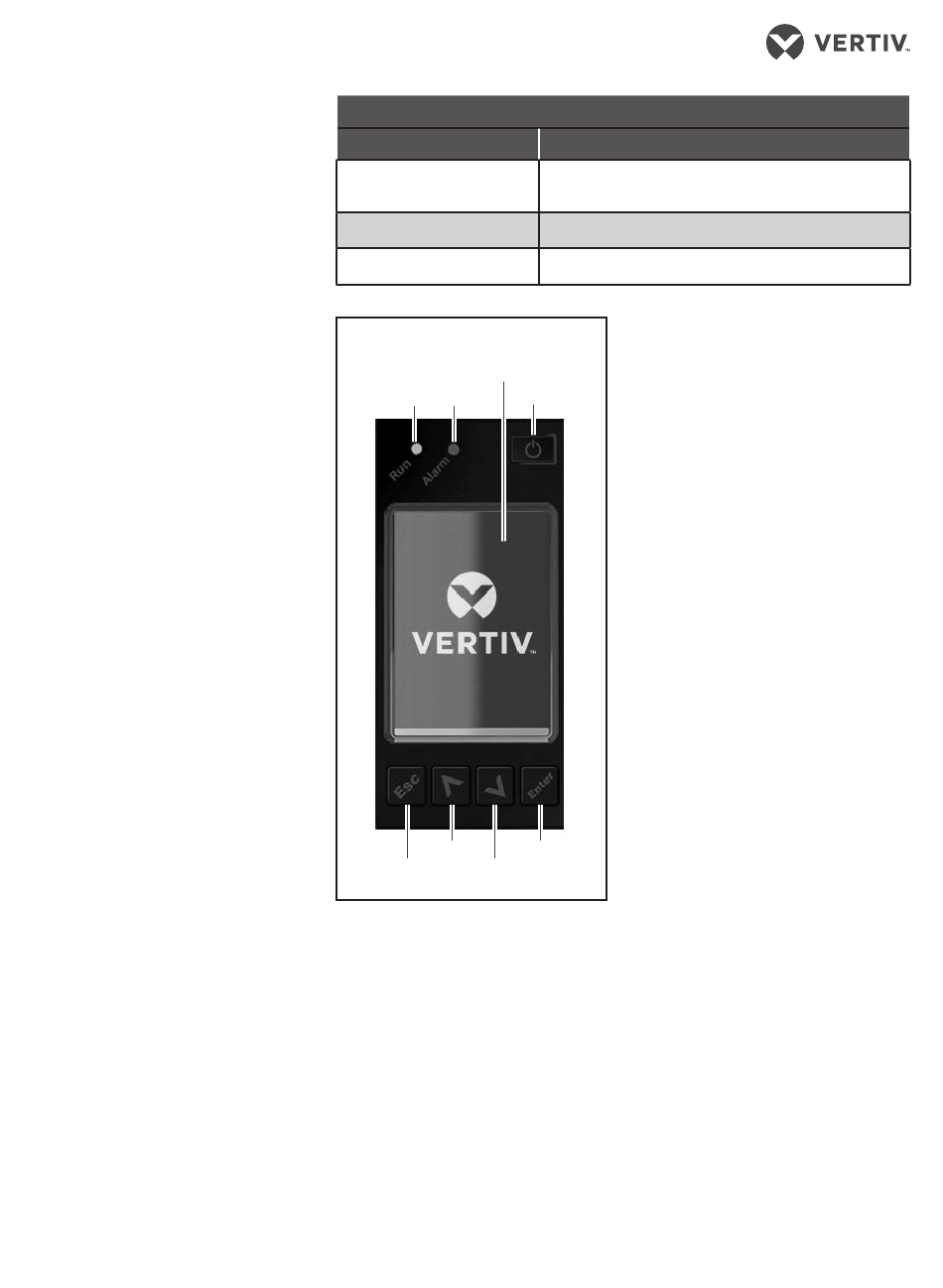

Panel de operación y visualización
Pantalla de visualización
Run
Alarm
Encendido/
(Alarma)
(Funcionamiento)
Arriba
Esc
Abajo
NOTA: La alarma del UPS sonará
cuando no se suministre
alimentación a los receptáculos
de salida. Mantenga pulsado el
botón ESC durante 2 segundos
para silenciar esta alarma.
Disyuntor del alimentador del panel recomendado
15 A
20 A
30 A
Apagado
Enter
(Entrar)
3
31014371/SL 70870_REVA_12_21
