UPS de iones de litio Vertiv™ Liebert® GXT5 1000-3000 VA
LV, 120 V DE ENTRADA, 120 V DE SALIDA
Guía de instalación rápida
Instalación
1. Inspección del UPS
Inspeccione el UPS para detectar
signos de daños evidentes. Si hay
daños visibles, no continúe y llame
a nuestra línea de soporte de
garantía al 1-800-222-5877,
opción de menú 3, o envíe un
correo electrónico a microups.
warranty@vertiv.com.
2. Elección de la ubicación
Instale el UPS en un entorno de
temperatura controlada que no
tenga contaminantes corrosivos ni
conductivos. Evite los lugares
cercanos a fuentes de calor o agua
y la exposición a la luz solar directa.
Para garantizar una ventilación
adecuada, deje 10 cm de espacio en
la parte delantera y trasera del UPS.
La toma de entrada debe estar en
un lugar cercano y de fácil acceso.
3. Instalación del UPS
El UPS y los EBC (gabinetes de la
batería externos) opcionales
pueden instalarse en una
configuración de torre o rack.
• Para la instalación en torre,
monte y fije los separadores y
los pies de soporte de la torre
(si se usan los EBC). Coloque el
UPS (y el EBC) en los pies de
soporte de la torre.

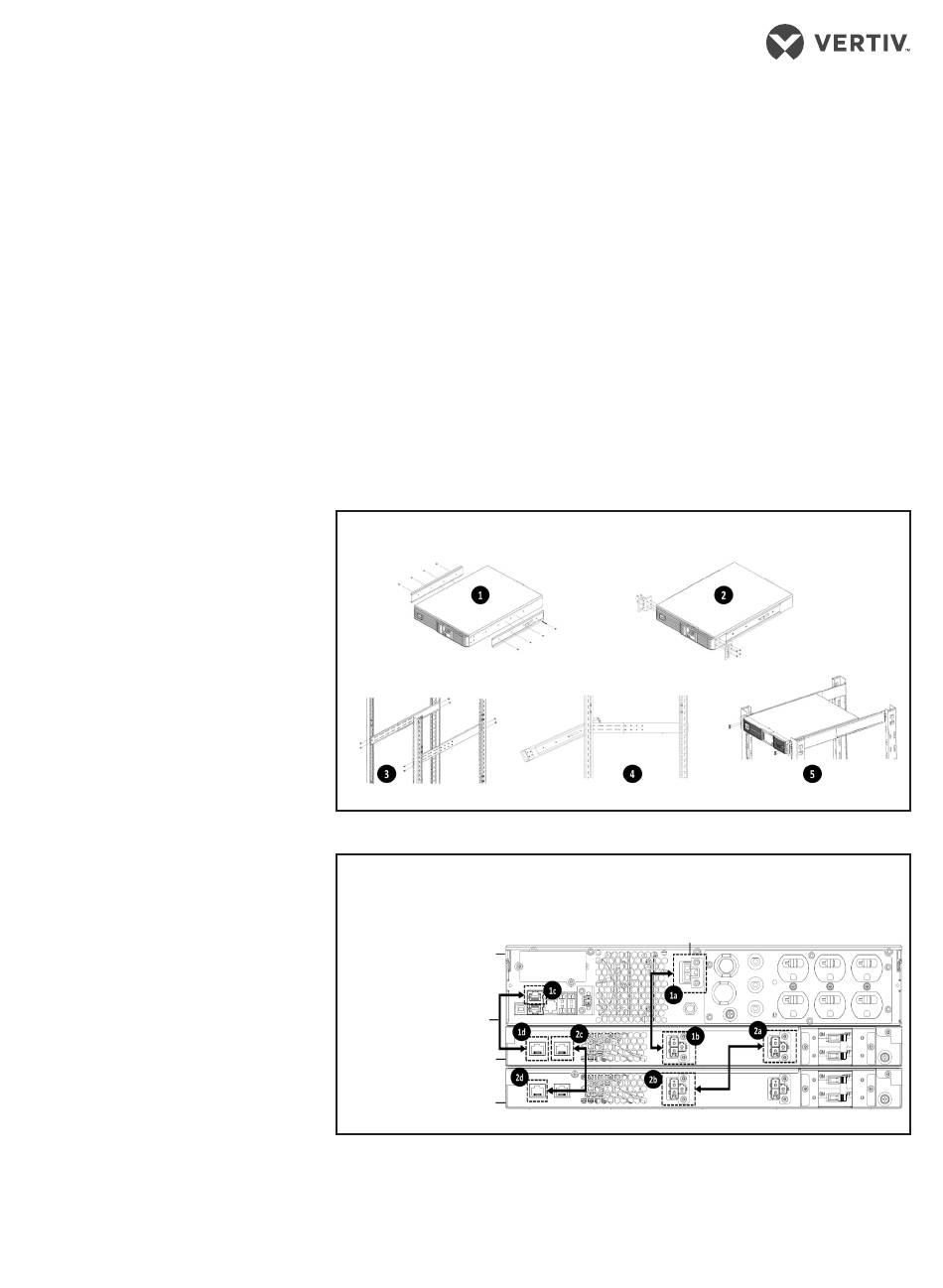

• Para la instalación en rack:
1. Fije las guías interiores del
kit de rieles al UPS.
2. Acople los mangos al UPS.
3. Instale las guías exteriores
del kit de rieles en el rack.
NOTA: Alinee el estante del kit del
rack con el número U del rack para
conseguir la alineación correcta.
4. Instale el UPS en el rack.
5. Afiance los mangos en el
rack.
Conexiones
1. Conexión del gabinete de la
batería externo (opcional)
Los EBC prolongan el tiempo de
ejecución de la batería de los
dispositivos conectados. Consulte
la Guía del usuario del UPS de
iones de litio Liebert GXT5 para
2
31014371/SL 70870_REVA_12_21
seleccionar la cantidad y el modelo
adecuados para sus aplicaciones y
su modelo de UPS de iones de litio
Liebert GXT5.
• Compruebe que el disyuntor
del EBC esté en la posición "Off"
(Apagado).
• Conecte un extremo del cable
del EBC proporcionado al
terminal del EBC del UPS (1a en
la imagen) y el otro extremo al
terminal del EBC del gabinete
de la batería (1b). Conecte un
extremo del cable de
comunicación CAN (acoplado
al cable del EBC) al puerto de
CAN del UPS (1c) y el otro
extremo al puerto de CAN del
gabinete de la batería (1d).
Instalación del UPS
Conexiones del UPS de iones de litio GXT5 al gabinete de la batería externo
Se muestra el modelo
GXT5-3000LVRT2UXL
Puertos CAN
EBC individual/
principal
EBC secundario
• Si se conecta más de un
gabinete de la batería, conecte
un extremo de un cable del EBC
adicional al terminal del EBC
abierto en el primer gabinete de
la batería (2a). Conecte el otro
extremo al terminal del EBC del
segundo gabinete de la batería
(2b). Conecte un extremo del
cable de comunicación CAN al
puerto CAN del primer gabinete
de la batería (2c) y el otro
extremo al puerto CAN del
segundo gabinete de la batería
(2d).
• Repita el paso anterior para
gabinetes de la batería
adicionales, si es necesario.
Terminal del EBC
