Système d'alimentation sans interruption Vertiv
lithium-ion 1 000-3 000 VA LV, 120 V en entrée, 120 V en sortie
Guide d'installation rapide
• Si nécessaire, répétez l'étape
ci-dessus pour d'autres
armoires de batteries.
2. Raccordement de l'entrée
et de la sortie de l'ASI
L' A SI comporte, selon le modèle,
une fiche d'entrée 5-15P, L5-20P
(avec adaptateur 5-20P si
souhaité) ou L5-30P.
L' A SI est équipée de prises de
sortie. Connectez l'équipement à
protéger aux prises de sortie.
3. Connexion de l'entrée c.a.
Reportez-vous au tableau de
câblage ci-dessus pour connaître
la protection contre les surintensités
recommandée. Connectez le
système à une source d'alimentation
d'entrée correctement protégée par
un disjoncteur conformément aux
codes électriques locaux et
nationaux.
REMARQUE : Laissez les batteries
se recharger au moins 2 heures
avant la première mise en route
afin de garantir une autonomie
suffisante. Ajoutez 2 heures de
charge supplémentaire pour
chaque armoire de batteries
externe, le cas échéant. Les
batteries se chargent lorsque l' A SI
est connectée à un entrée c.a. et
ce, qu'elle soit allumée ou éteinte.
Mise sous tension de l'ASI
REMARQUE : Ne démarrez pas
le système d'alimentation sans
interruption tant que l'installation
n'est pas terminée.
1. Assurez-vous que le
disjoncteur d'alimentation
du tableau alimentant l' A SI
est fermé.
2. Si des armoires de batteries
externes sont raccordées
au système, fermez les
disjoncteurs à l'arrière de
chaque armoire de batterie
externe.
3. Lors du premier
raccordement de l' A SI, des
écrans contenant des
MC
CÂBLAGE
Modèle
GXT5LI-1000LVRT2UXL
GXT5LI-1500LVRT2UXL
GXT5LI-2000LVRT2UXL
GXT5LI-3000LVRT2UXL

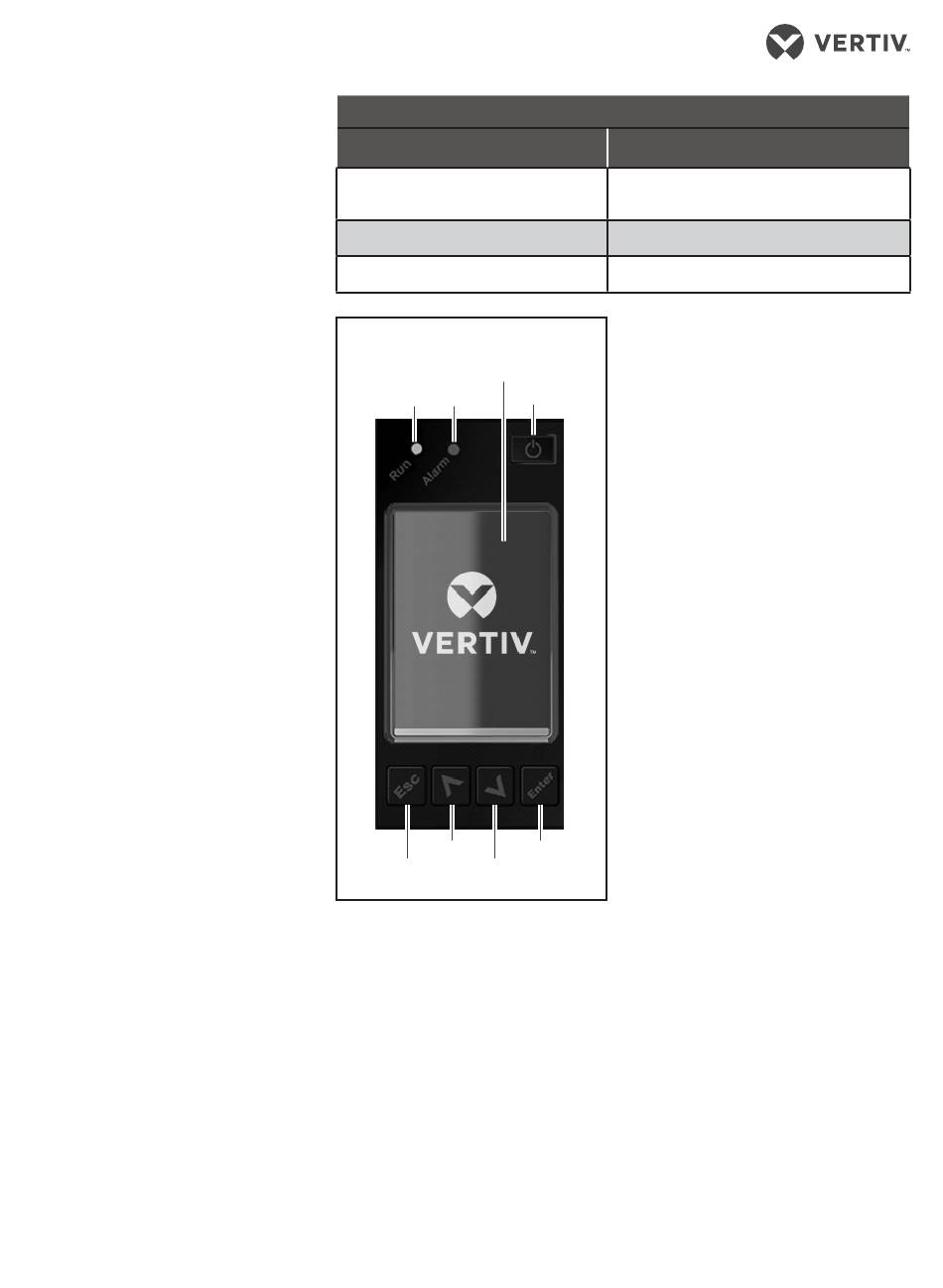

Panneau de fonctionnement et d'affichage
Écran d'affichage
Marche Alarme
Alimentation
Haut
Échap
Bas
consignes de démarrage
s'affichent. Confirmez les
réglages à l'aide des flèches
vers le haut et le bas, ainsi
que du bouton d'entrée.
Ensuite, maintenez le
bouton d'alimentation
enfoncé pour mettre l' A SI
sous tension.
REMARQUE : L'alarme de l' A SI
retentit lorsque les prises se sortie
ne sont pas alimentées. Appuyez
sur le bouton ESC (Échap) pendant
2 secondes pour couper l'alarme.
Liebert
GXT5
MD
Disjoncteur d'alimentation de tableau
recommandé
15 A
20 A
30 A
Entrée
3
31014371/SL 70870_REVA_12_21
