Contrôle du moniteur avec un ordinateur
Ce moniteur peut être contrôlé en connectant un ordinateur personnel avec une borne RS-232C (type inversé).
Le câble de type inversé (câble null modem) (non inclus) doit être utilisé pour le contrôle RS-232C.
Par exemple, certaines des fonctions qui peuvent être contrôlées par un ordinateur personnel sont :
•
Mise sous tension ou en veille.
•
Commutation entre les signaux d'entrée.
•
Son muet activé ou désactivé.

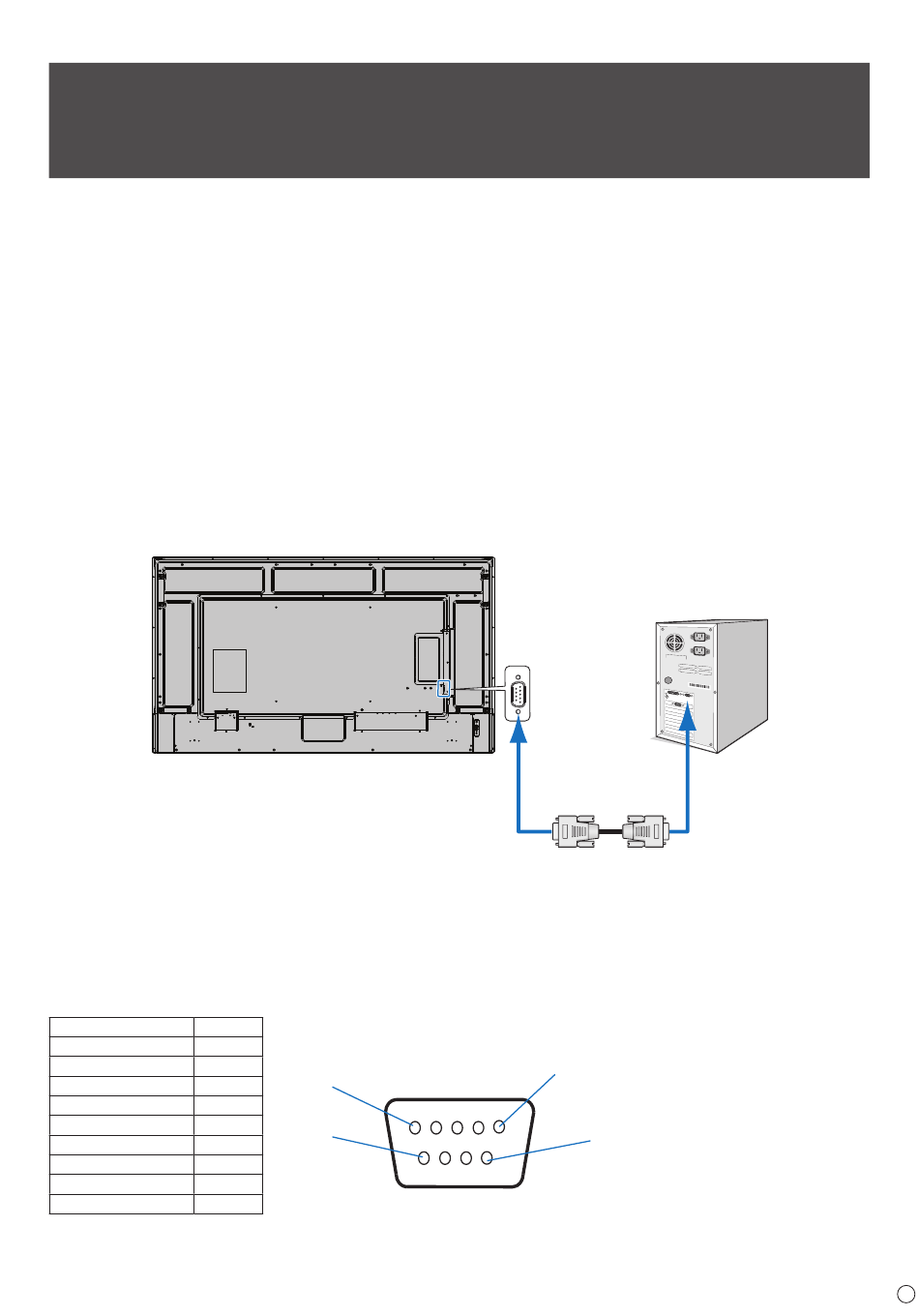

Connexion moniteur et ordinateur
•
Veuillez couper l'alimentation principale du moniteur avant de connecter un ordinateur au moniteur.
•
Veuillez d'abord allumer l'ordinateur connecté, puis allumer l'alimentation principale du moniteur.
Si vous allumez l'ordinateur et le moniteur dans l'ordre inverse, le port COM risque de ne pas fonctionner.
Pour contrôler le moniteur via des commandes envoyées depuis un ordinateur connecté avec un câble RS-232C,
veuillez utiliser la commande de contrôle. Les instructions pour la commande de contrôle se trouvent dans le fichier
« External_Control.pdf ». Voir
CONSEIL :
• Si votre ordinateur est équipé uniquement d'un connecteur de port série à 25 broches, un adaptateur de port
série à 25 broches est requis. Contactez votre fournisseur pour plus de détails.
• Pour l'affectation des broches, veuillez consulter « Entrée/sortie RS-232C » sur
ATTRIBUTION DES BROCHES
Entrée/sortie RS-232C
Numéro de broche
Nom
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
Ce moniteur utilise les lignes RXD, TXD et GND pour le contrôle RS-232C.
(RS-232C)
page
94.
D-SUB 9P (côté moniteur)
1
6
RS-232C
Câble RS-232C
page
5
9
Ordinateur
67.
67
F
