Connexion d'équipements périphériques
@
Borne d'entrée RS-232C (D-Sub 9 broches)
Connectez l'entrée RS-232C d'un équipement externe, tel
qu'un ordinateur, afin de contrôler les fonctions RS-232C.
Voir
page
67.
#
Emplacement pour module de calcul Raspberry Pi/
emplacement pour carte d'options
Fente de module de calcul Raspberry Pi :
Emplacement pour l'installation d'une carte d'interface de
module de calcul Raspberry Pi et d'un module de calcul
Raspberry Pi. Voir
page
Pour assurer la conformité aux réglementations EMC, utilisez des câbles blindés pour établir une connexion aux ports
suivants : borne d'entrée HDMI, borne d'entrée DisplayPort, port USB type C1 (ascendant), port USB type C2 (descendant),
borne d'entrée RS-232C. Utilisez des câbles blindés avec noyau de ferrite pour établir une connexion aux ports suivants : port
USB type A.
CONSEIL :
• Ne connectez/déconnectez pas les câbles lors de la mise sous tension de l'alimentation principale du moniteur
ou d'un autre équipement externe. Cela pourrait entraîner une perte d'image.
• N'utilisez pas de câble audio atténuant (résistance intégrée). L'utilisation d'un câble audio avec une résistance
intégrée aura pour effet de diminuer le niveau sonore.

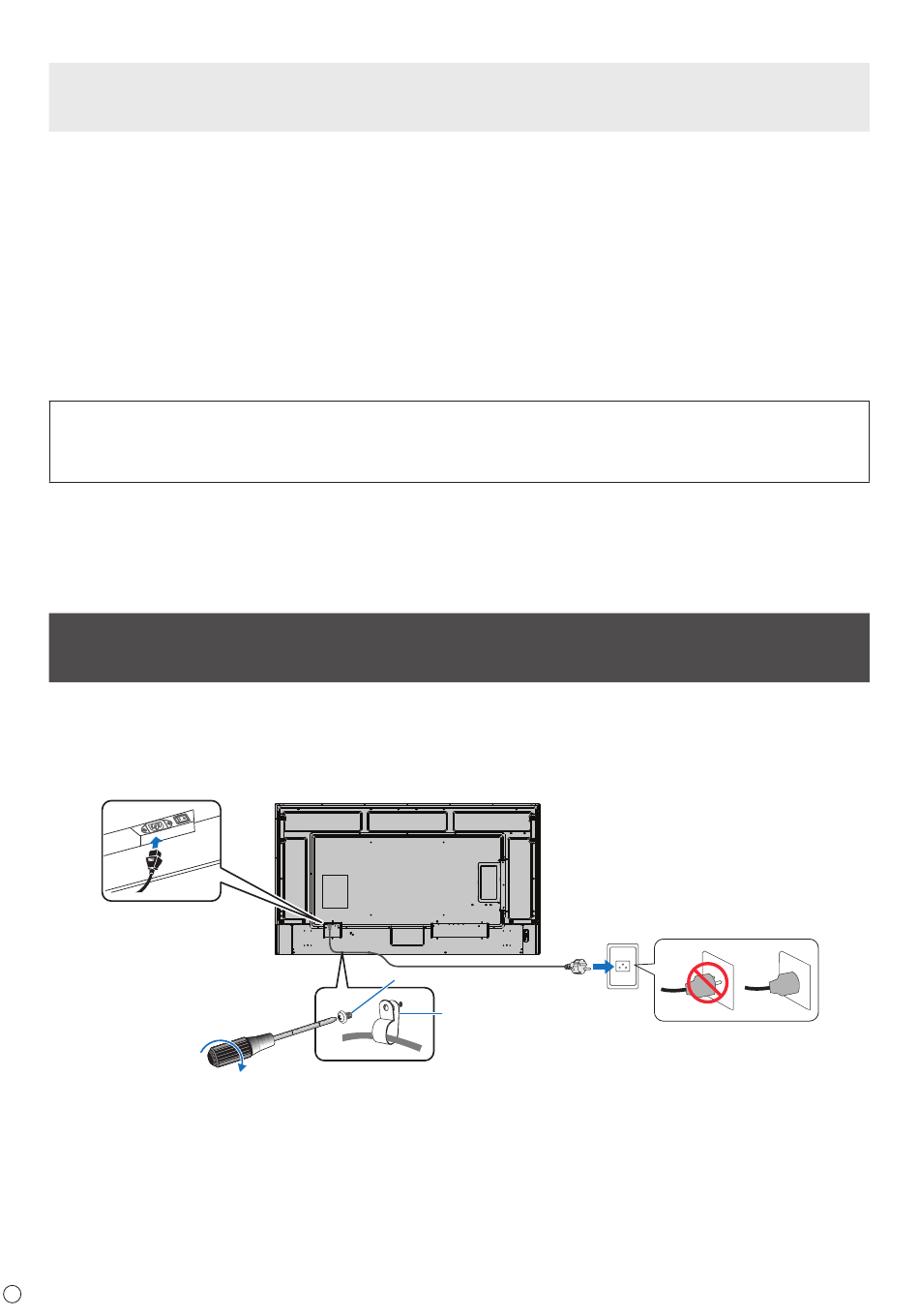

Connexion du câble d'alimentation
1. Branchez le câble d'alimentation (fourni) à la borne d'entrée CA.
2. Branchez le cordon d'alimentation (fourni) dans la prise de courant.
3. Serrez le câble d'alimentation à l'aide du serre-câble (fourni).
1
REMARQUE :
• Utilisez uniquement le câble d'alimentation fourni avec le moniteur.
• Lorsque vous reliez le câble d'alimentation à la borne d'entrée CA du produit, assurez-vous que le
connecteur est complètement et fermement inséré.
• Assurez-vous que le moniteur est suffisamment alimenté. Veuillez vous référer à la « Puissance requise »
dans la spécification (voir
• Assurez-vous de serrer le câble d'alimentation à l'aide du serre-câble (fourni). Lors du serrage du câble
d'alimentation, veillez à ne pas trop forcer sur sa borne. Ne pliez pas excessivement le câble.
20
F
94.
3
78 - 98 N•cm
« Spécifications du produit » on page
L'installation doit être effectuée par un technicien qualifié.
N'essayez pas d'installer vous-même une carte d'interface
de module de calcul et un module de calcul Raspberry Pi.
Fente de carte d'options :
Emplacement pour l'installation d'un Intel
CONSEIL :
Contactez votre fournisseur pour obtenir la liste
des cartes d'option facultatives compatibles.
Vis
Serre-câble
®
2
90).
SDM.
