Fonctionnement avancé

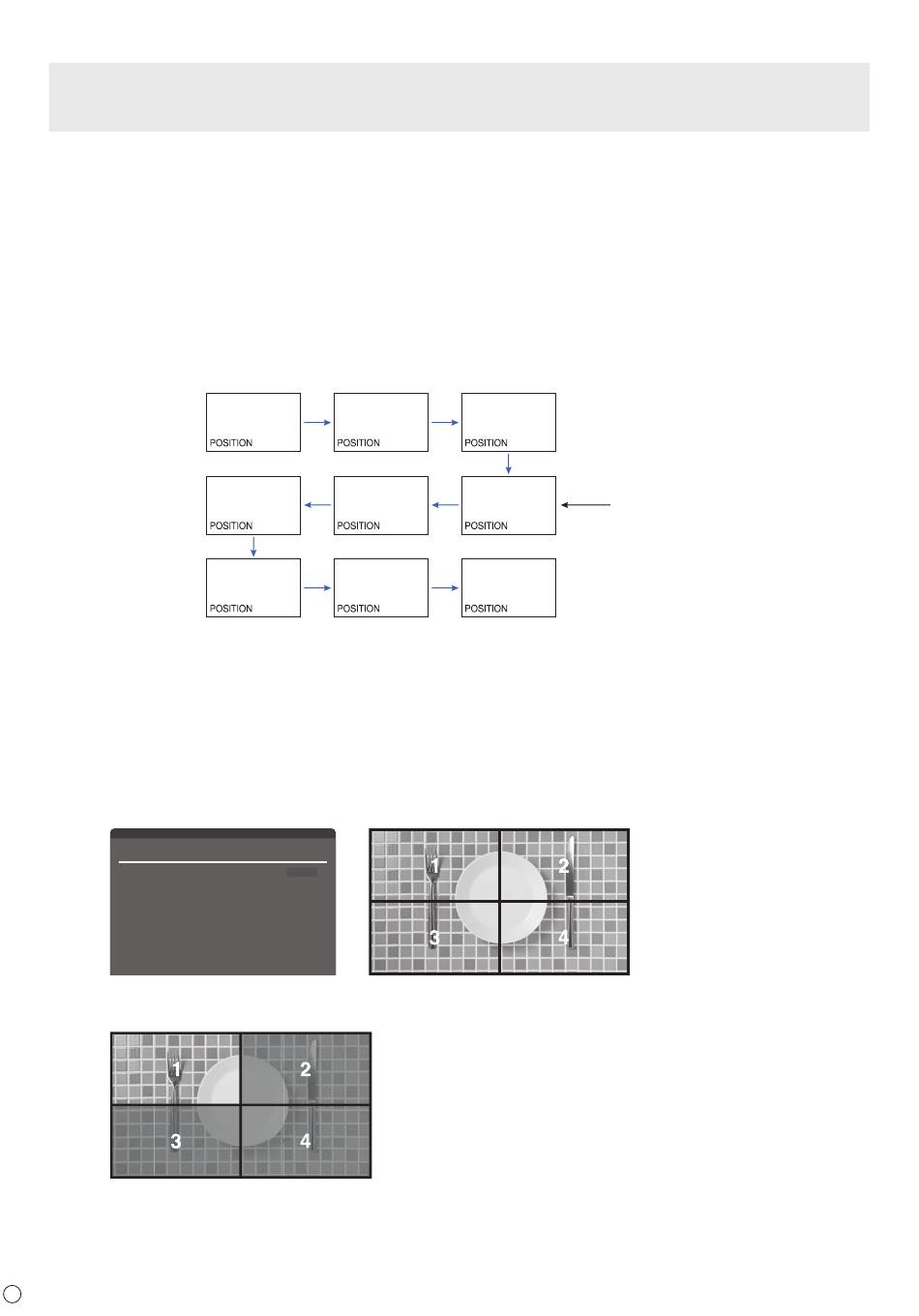

nTILE MATRIX
[TILE MATRIX] dans [IMAGE AVANCÉ] permet d'agrandir et d'afficher une image sur plusieurs écrans (jusqu'à 100) à l'aide
d'un amplificateur de distribution. Saisissez manuellement le nombre de moniteurs horizontaux et verticaux dans le mur vidéo,
la position du moniteur dans le mur et activez ou désactivez la compensation de mosaïque. Lors de l'inclinaison du contenu
HDCP, veuillez vous référer à la
CONSEIL :
Nous vous recommandons fortement d'utiliser le même modèle de moniteur pour tous les moniteurs de la chaîne
connectée.
[ POSITION] doit être modifié manuellement. Veuillez vous référer à la figure 1.
E n configuration portrait, l'ordre de connexion des câbles et la position de l'image de la matrice de tuiles sont les
mêmes.
•
[TILE COMP] - Met l'image à l'échelle pour compenser la largeur du cadre de l'écran afin de créer une image homogène.
•
[TILE CUT] - Sélectionnez une partie d'une image à afficher en plein écran.
Exemple de DECOUPE IMAGE 1x2 (Configuration portrait)
Pour le moniteur du dessus :
1. Définissez ECRANS H [2] et ECRANS V [2].
Une image sera divisée par 4 puis un numéro de 1 à 4 sera mis.
TILE MATRIX
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
H SIZE
V SIZE
H ADJUSTMENT
V ADJUSTMENT
TILE CUT
H ADJUSTMENT
V ADJUSTMENT
2. Sélectionnez 1 à 4 sur [POSITION].
Select
Change
par exemple Sélection 1
64
F
« Connexion de sortie vidéo » on page
ID:1
ID:2
1
ID:6
ID:5
4
ID:7
ID:8
7
OSD
ON /
OFF
2
2
1
ON /
OFF
0
0
0
0
ON /
OFF
0
0
Return
Close
66.
ID:3
2
3
ID:4
5
6
ID:9
8
9
Figure 1
Écran de surveillance
ECRANS H : 3
ECRANS V : 3
POSITION : 4, 5, 6
