Connexion d'équipements périphériques

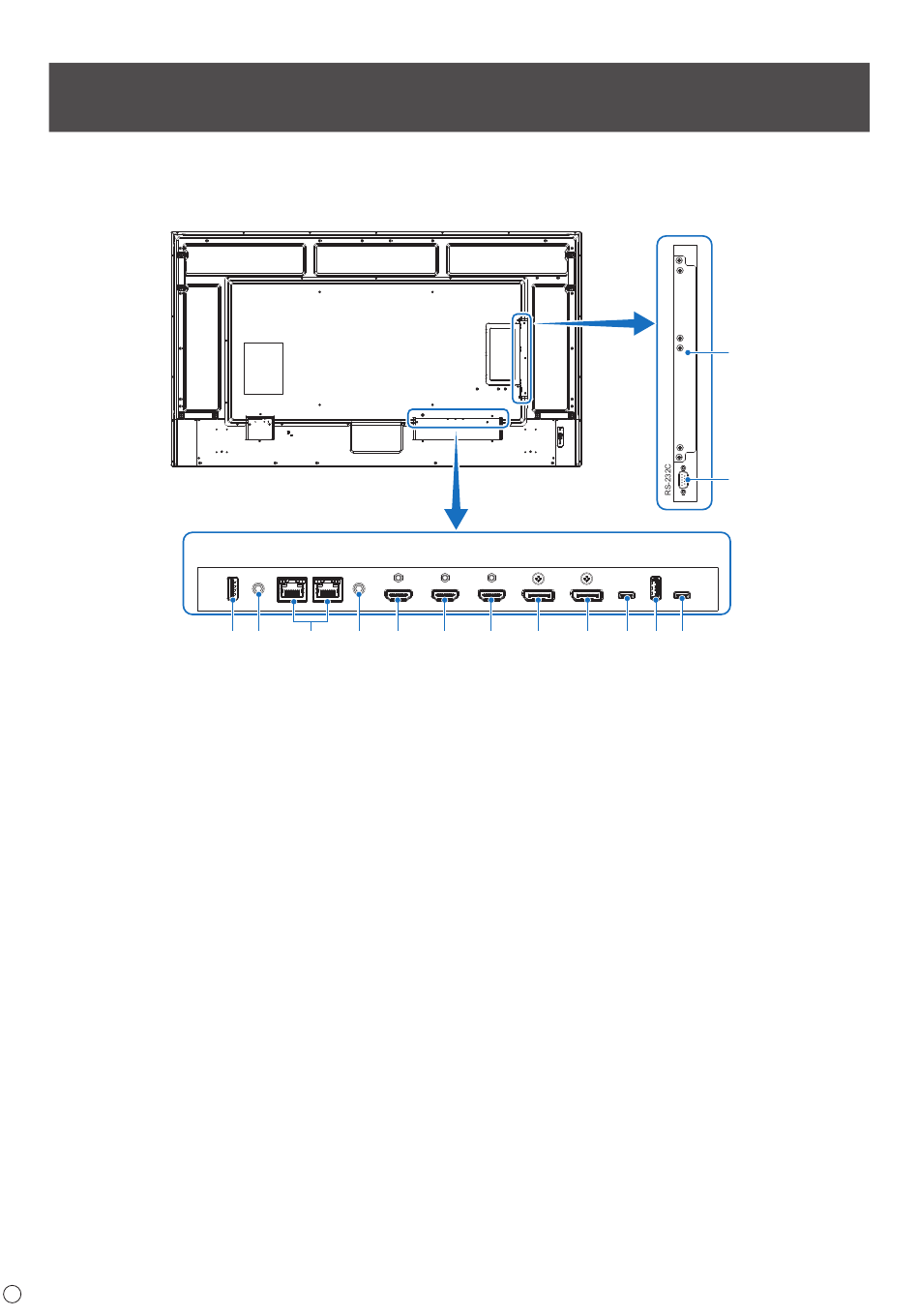

nVue arrière
CONSEIL :
• Avant d'effectuer les connexions :
• Coupez l'alimentation de l'appareil avant de le connecter au moniteur.
• Reportez-vous au manuel d'utilisation de l'appareil pour connaître les types de connexion disponibles et les
instructions ad hoc.
• Nous vous recommandons de couper l'alimentation principale du moniteur avant de connecter ou de
déconnecter une clé USB afin d'éviter toute corruption des données.
• Si nécessaire, vérifiez que la clé USB ne contient pas de virus.
1
Port de service
Concentrateur USB/0,5 A. Port de service. Pour les mises
à jour du firmware.
2
Borne de sortie audio
Sortie du signal audio vers un appareil externe (récepteur
stéréo, amplificateur, etc.).
REMARQUE :
Cette borne n'est pas une borne casque.
3
Borne LAN (RJ-45)
Connectez-vous au LAN afin de gérer et de contrôler le
moniteur sur le réseau.
Contrôlez plusieurs moniteurs lors de l'utilisation d'une
connexion en chaîne LAN.
•
En cas de communications LAN, connectez le
câble LAN au port LAN1.
•
Veuillez vous référer à la connexion de plusieurs
moniteurs (voir
page
18
F
AUDIO OUT
REMOTE IN
SERVICE
LAN 1
LAN 2
HDMI IN2
1 2
3
4
63).
HDMI OUT
DisplayPort
IN
HDMI IN1
(ARC)
5
6
5
7
4
Borne d'entrée de la TÉLÉCOMMANDE
Utilisez une unité de capteur en option en la connectant à
votre moniteur.
REMARQUE :
CONSEIL :
5
Borne d'entrée HDMI 1/2 (HDMI1 [ARC]/HDMI2)
Entrée de signaux HDMI.
HDMI1 (ARC) :
Prend également en charge l'ARC (canal de retour audio)
pour la sortie audio.
ARC envoie le son du moniteur à un équipement audio
doté d'une borne HDMI1 (ARC).
#
@
USB-A
DisplayPort
USB-C1
USB-C2
OUT
8
9 0 !
N'utilisez pas cette borne sauf indication
contraire.
• Lorsque l'unité de capteur en option est
connectée, le capteur de télécommande du
moniteur est désactivé.
• Veuillez utiliser la télécommande fournie
avec ce moniteur.
