6 Assemblare il decespugliatore
► Stringere la vite a testa cilindrica con traver‐
sino (1) e chiudere la staffa.
► Svitare la vite (6).
► Applicare l'impugnatura di comando (8) sul
manico tubolare (2) in modo che il foro dell'im‐
pugnatura di comando sia in linea con il foro
del manico tubolare e la leva di comando sia
rivolta verso la scatola del riduttore.
Durante l'operazione non girare l'impugnatura
di comando (8).
► Applicare il dado (7).
► Girare la vite (6) e stringerla saldamente.
L'impugnatura a manubrio non deve essere nuo‐
vamente smontata.
6.2

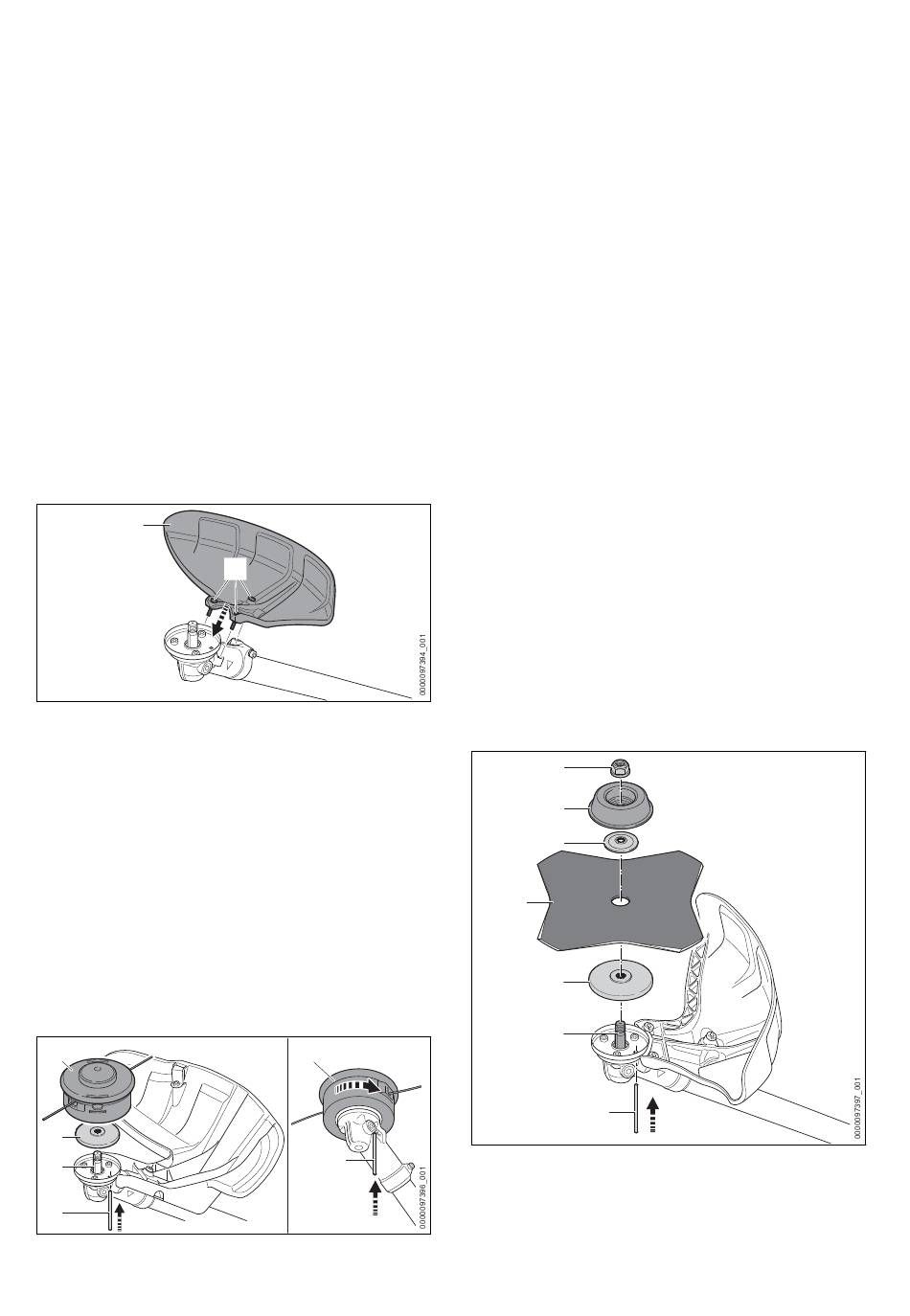

Montare e smontare il riparo e
l'arresto
6.2.1
Montare riparo e arresto
► Spegnere il motore.
1
► Applicare il riparo (1) sulla scatola del ridut‐
tore.
► Avvitare le viti (2) e serrare con una coppia di
10 Nm.
6.2.2
Smontare riparo e arresto
► Spegnere il motore.
► Svitare le viti.
► Rimuovere il riparo.
6.3
Montare e smontare la testa
falciante
6.3.1
Montare la testa falciante
► Spegnere il motore.
1
2
3
4
0458-838-7502-A
2
1
4
► Posizionare il piattello di pressione (2) sull'al‐
bero (3) in modo tale che il diametro inferiore
sia rivolto verso l'alto.
► Applicare la testa falciante (1) sull'albero (3) e
ruotarla manualmente in senso antiorario.
► Premere la spina a innesto (4) fino al riscontro
nel foro e tenerlo premuto.
► Girare la testa falciante (1) in senso antiorario
fintanto che la spina (4) non scatta in posi‐
zione.
L'albero (3) è bloccato.
► Serrare a mano la testa falciante (1).
► Staccare la spina ad innesto (4).
6.3.2
Smontare la testa falciante
► Arrestare il motore.
► Premere la spina ad innesto nel foro fino al
riscontro e tenerla in posizione.
► Girare la testa falciante fino all'innesto a
scatto.
Ora l'albero è bloccato.
► Svitare la testa falciante in senso orario.
► Togliere il piattello di pressione.
► Estrarre la spina.
6.4
Montare e smontare l'attrezzo
di taglio metallico
6.4.1
Montare la lama tagliaerba, il coltello
da boscaglia o la lama per sega circo‐
lare
► Spegnere il motore.
1
2
3
4
5
6
7
► Posizionare il piattello di pressione (5) sull'al‐
bero (6) in modo tale che il diametro inferiore
sia rivolto verso l'alto.
italiano
63
