VÉRIFIER LE NIVEAU D'HUILE DU
BOÎTIER DE RENVOI DU ROTOR
1. Placer la machine sur une surface plane.
2. Retirer le bouchon de remplissage de
l'huile. Voir Figure 17.
IMPORTANT : NE PAS retirer le couvercle de
boîte de vitesses.
2
1

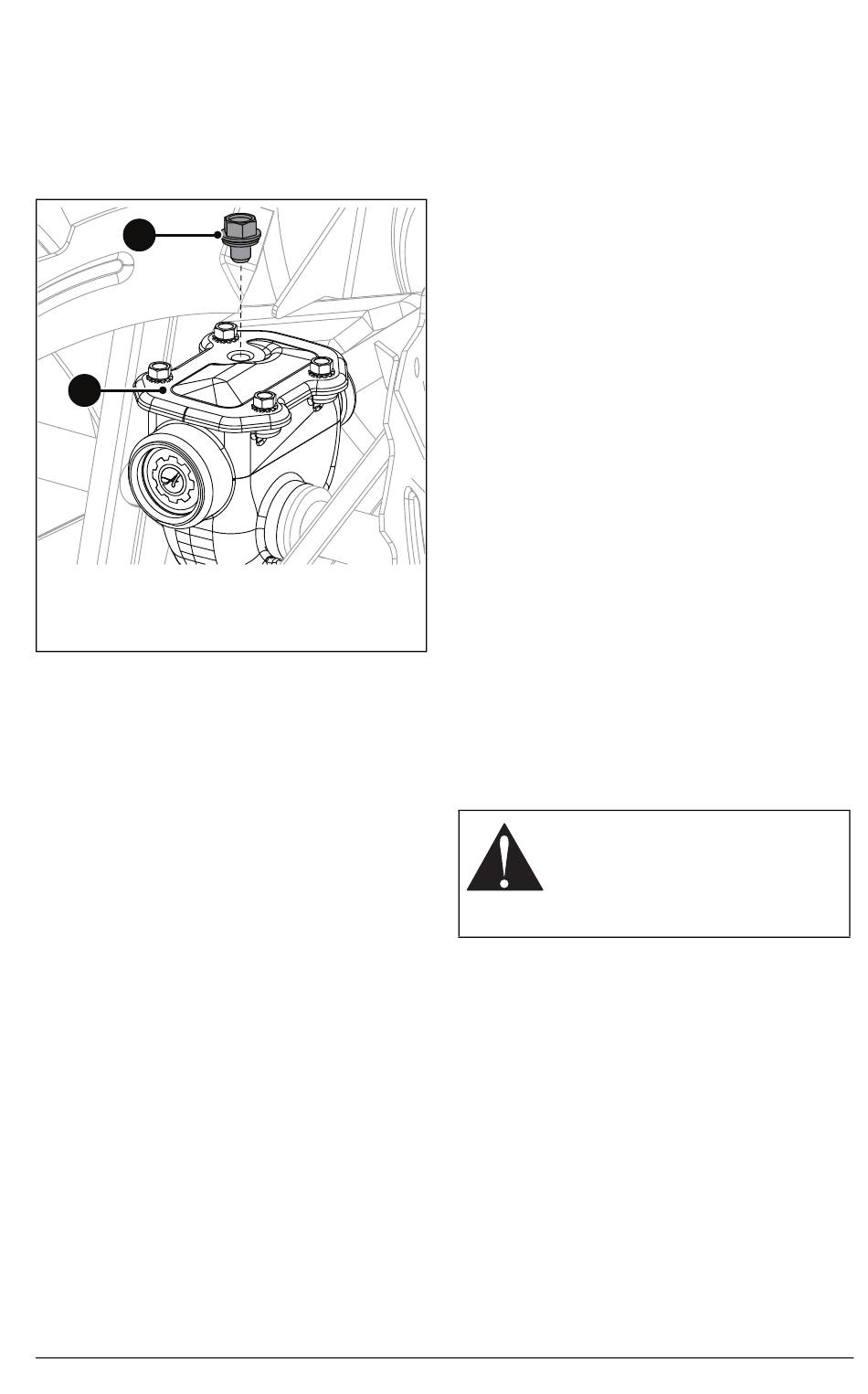

1. Couvercle du boîtier de renvoi du rotor
2. Bouchon de remplissage de l'huile
Figure 17
3. Vérifier le niveau d'huile avec un
instrument de mesure approprié, tel qu'un
tournevis propre. Faire l'appoint d'huile le
cas échéant. Le niveau d'huile doit être à
4.1 cm – 4.8 cm (1.6" – 1.9") de la surface
plate du couvercle de la boîte de
vitesses.
IMPORTANT : N'utiliser que de la graisse
synthétique Ariens L3 pour usage industriel
(voir Pièces de rechange à la page 16).
L'utilisation d'autres lubrifiants n'annulera pas
automatiquement la garantie, mais la
garantie ne couvrira pas les dommages
causés par l'utilisation de lubrifiants non
agréés.
4. Examiner l'usure et l'état du caoutchouc
du bouchon de remplissage de l'huile et
le remplacer au besoin.
5. Remettre le bouchon de remplissage de
l'huile en place. Serrer à 9 N•m (80 lb-in).
IMPORTANT : NE PAS trop serrer !
Les mesures sont en pouces livre-force
(lb-in) et pas en pieds livre-force (lb-ft). Un
mauvais serrage de couple, ou une mauvaise
installation ou un serrage de couple erroné
du bouchon de remplissage de l'huile
risquent d'annuler la garantie de la boîte de
vitesses.
GRAISSER LA MACHINE
Ariens recommande d'utiliser la graisse
Ariens haute température ou un produit
équivalent (voir Pièces de rechange)
pour la lubrification des raccords. Lubrifier
à chaque nouvelle saison ou toutes
les 25 heures de fonctionnement.
IMPORTANT : Essuyer les raccords avant
et après le graissage.
Déposer le couvercle inférieur
Modèles 920025, 920029, 920030
1. Placer la machine en position pour
l'entretien. Voir Figure 16.
2. Retirer les six boulons à six pans
qui retiennent le couvercle et retirer
le couvercle. Les conserver pour
remonter les pièces.
Modèle 920028
Voir Figure 18.
1. Placer la machine en position pour
l'entretien. Voir Figure 16.
2. Retirer les trois écrous à embase à
blocage supérieur qui fixent la plaque
du régleur de hauteur au support
du régleur de hauteur.
3. Retirer la plaque du régleur de hauteur
et les trois entretoises se trouvant sur
les boulons à tête ronde et collet carré.
La butée du régleur de hauteur sera fixée
à l'arbre arrière.
4. Faire glisser la butée du régleur de
hauteur à droite et la faire pivoter loin
du châssis.
PRUDENCE: La charriot des
chenilles tournera librement
sans le support du régleur de
hauteur. Écarter les mains des
points de pincement.
5. Retirer les six vis assurant la fixation
du couvercle inférieur et déposer le
couvercle. Faire pivoter le chariot des
chenilles comme requis pour retirer
le couvercle inférieur.
FR - 17
