3. DESCRIPTION DU PRODUIT ET DES PERFORMANCES
3.4
Composants
9007199323179019
Le corps de filtre dispose des composants suivants :
FR

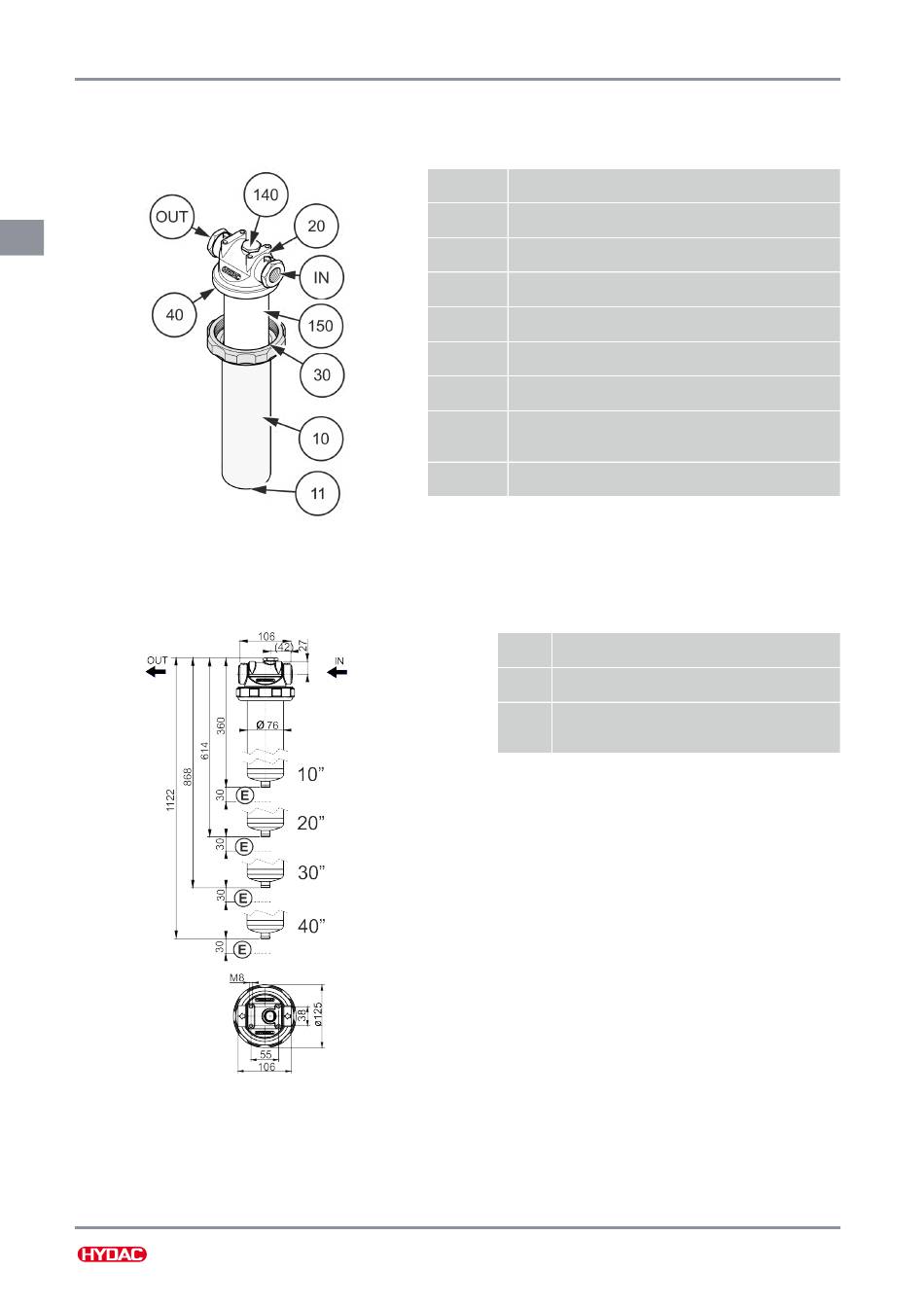

Fig. 5: Composants
3.5
Dimensions
9007199323172491
Le corps du filtre présente les dimensions suivantes :
Fig. 6: Dimensions (toutes les données sont en mm)
IN
Entrée
OUT
Sortie
10
Pot de filtre
11
Décharge/vidange de fluide
20
Tête de filtre avec filetage de fixation
30
Ecrou-raccord
40
Joint torique
140
Bouchon de fermeture/indicateur de colmatage
(en option)
150
Elément filtrant
IN
Entrée
OUT
Sortie
E
Espace de démontage nécessaire pour
l'élément filtrant
20 / 48
4839039a / 2025-02
