3. DESCRIPTION DU PRODUIT ET DES PERFORMANCES
3.2.1.1

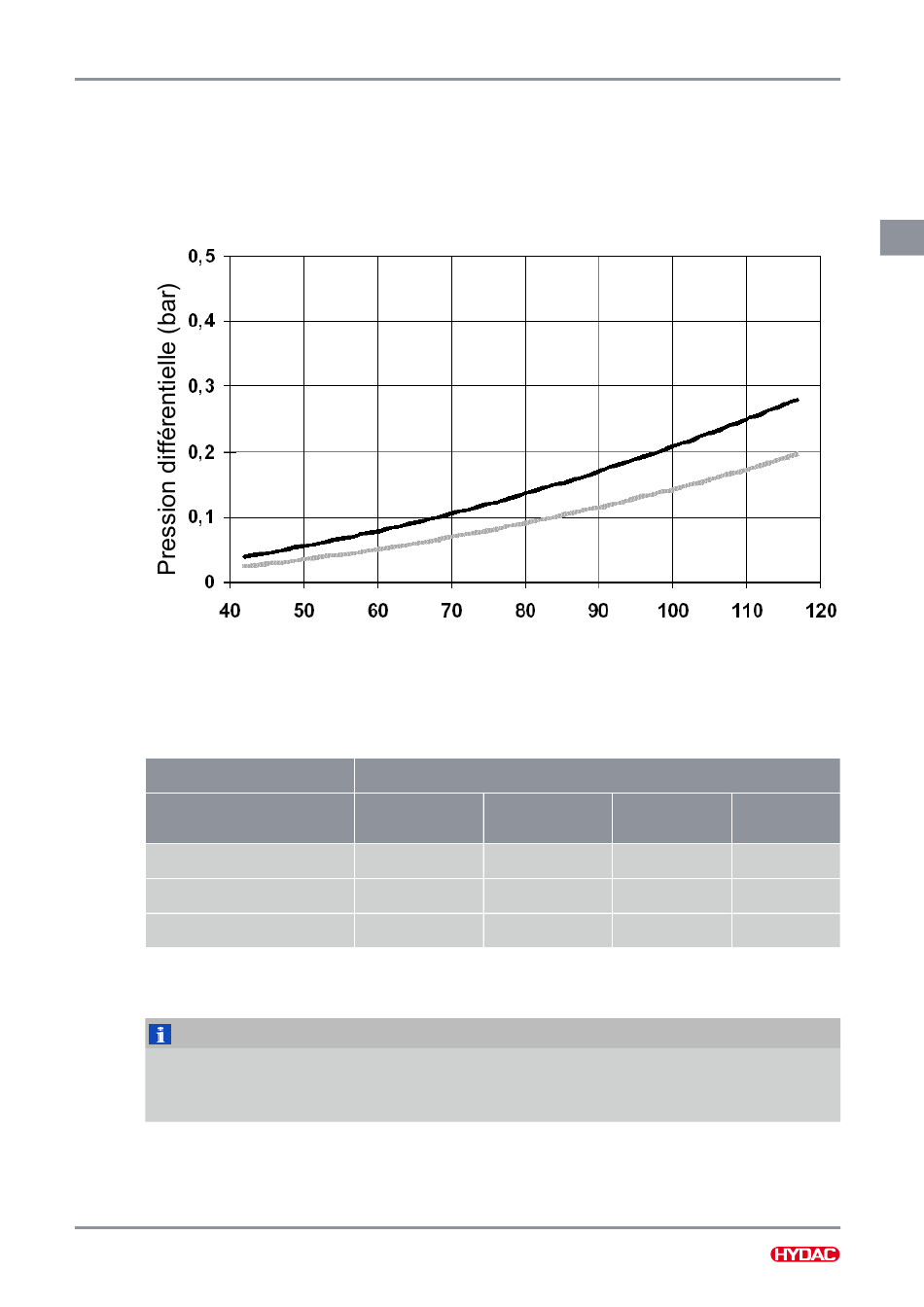

Courbe caractéristique de perte de pression - ∆p du corps de filtre
9007199322656395
La courbe caractéristique de perte de pression supérieure est valable pour les huiles minérales d'une
densité de 0,86 kg/dm³ et d'une viscosité cinématique de 30 mm²/s. La courbe caractéristique de perte de
pression inférieure est valable pour l'eau à 20 °C. En cas d'écoulement avec turbulences, la pression diffé-
rentielle est proportionnelle à la densité ;, en cas d'écoulement laminaire, elle est proportionnelle à la
densité et à la viscosité. La vitesse d'écoulement à l'entrée du corps de filtre ne doit pas dépasser 3 m/s
pour les huiles minérales et 4 m/s pour l'eau.
Fig. 1: Courbe caractéristique de perte de pression
3.2.1.2
Pression différentielle ∆p admissible au niveau de l'élément filtrant
9007199322780171
La pression différentielle ∆p admissible à travers l'élément filtrant dépend du matériau filtrant et de la
température du fluide de service.
Plage de température du fluide
de service
-10 ... 30 °C
-10 ... 60 °C
-10 ... 100 °C
Tab. 5: Pression différentielle ∆p admissible au niveau de l'élément filtrant.
3.2.1.3
Calcul de la perte de pression - élément filtrant ∆p
9007199322673291
ATTENTION
Pression différentielle inadmissible au niveau de l'élément filtrant
Le ou les élément(s) filtrant(s) est/sont détruit(s)/plus de filtration
u Observez la pression différentielle admissible ∆p au travers de l'élément filtrant.
La formule suivante permet de calculer la pression différentielle ∆p au niveau de l'élément filtrant. La base
de calcul est basée sur des éléments filtrants propres.
4839039a / 2025-02
Débit (l/min)
Polypropylène
Polyamide
PP
PA
≤ 4 bar
≤ 7 bar
≤ 2 bar
≤ 5,5 bar
-
≤ 3,5 bar
15 / 48
Matériau filtrant
Polyester
PES
≤ 8 bar
≤ 6,5 bar
≤ 5 bar
FR
Fibre de verre
GF
≤ - bar
≤ - bar
≤ - bar
