Consommation* Veille : 11mA
Temps de stabilisation à la mise sous
Technologies de détection 2 têtes infrarouges
Compensation thermique Autocompensation
Hauteur d'installation 120 cm ÷ 220 cm
Secteur de détection* Max 12 m linéaires (réglable : 3 m ÷ 12 m)
Réglage de la sensibilité Réglage indépendant pour chaque tête (potentiomètres) de 30 % (mini) à 100 % (maxi)
Sorties d'alarme filaire Alarme, autoprotection et masquage sur bornes dédiées OptoMOS type NF (les sorties
Signalisations leds (à exclusion possible) 1 led rouge (supérieure, détection tête IR UP)
Température de service -20°C ÷ +60°C
Dimensions (H x L x P) 189 x 87 x 110
Indice de protection IP IP54
Indice de protection IK IK08
Accessoires inclus 2 autocollants prédécoupés pour masquage des têtes IR
* Toutes les données sont indicatives et se réfèrent à un capteur fonctionnant en mode NORMAL à une température de 21 °C.

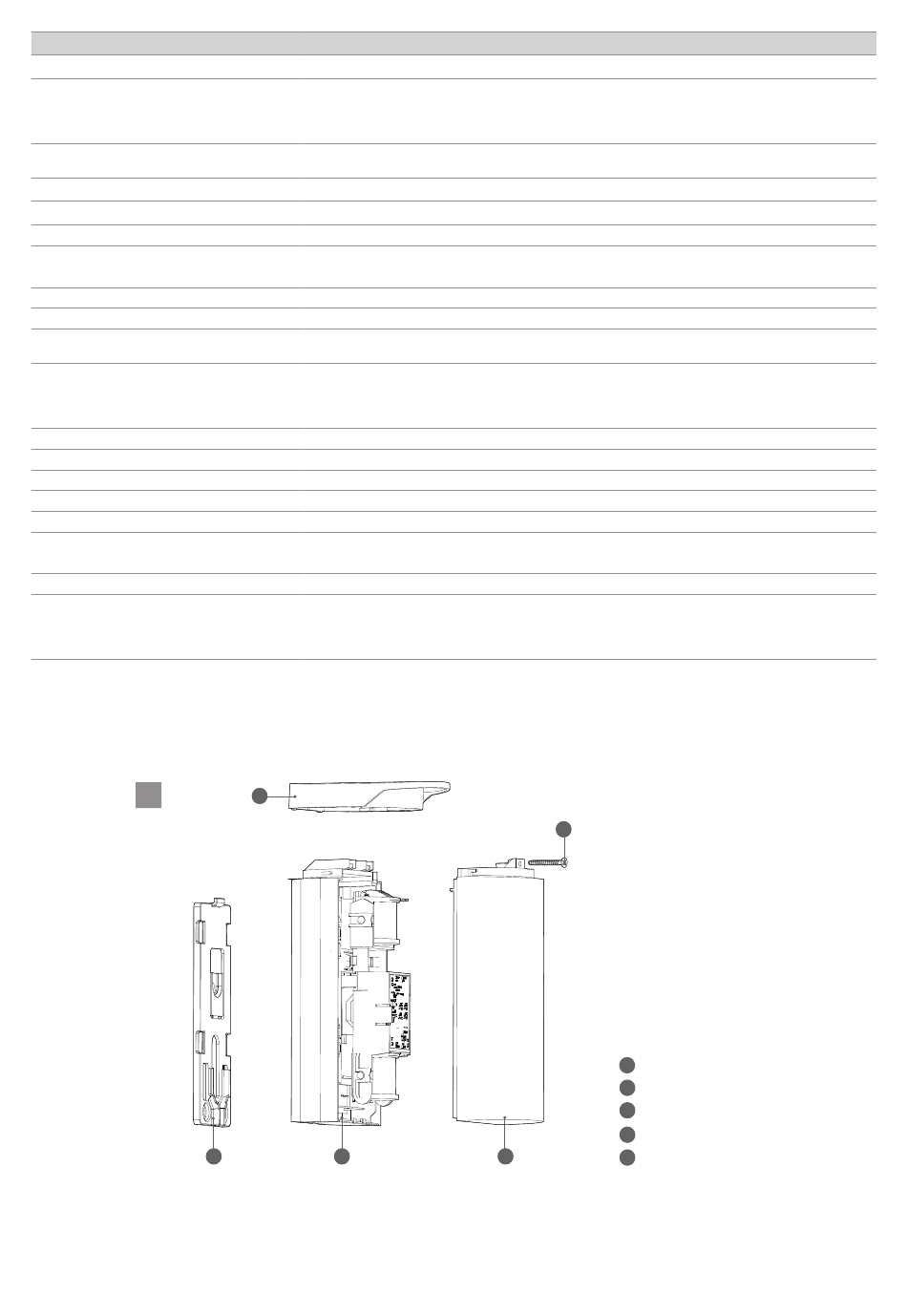

Composants principaux
I
Pour ouvrir le capteur, retirer d'abord le couvercle supérieur en tirant légèrement vers l'avant et en inclinant en même temps
l'extrémité avant saillante vers le bas.
Dévisser la vis de fermeture jusqu'à ce qu'elle soit dégagée et retirer le couvercle avant en l'éloignant légèrement de son
logement dans la partie supérieure, en le soulevant légèrement pour détacher les crochets de retenue inférieurs et en le retirant
complètement par un mouvement horizontal.
CARACTÉRISTIQUES TECHNIQUES
Alimentation 8 ÷ 14 Vcc
Alarme : 15 mA
Maximum : 43 mA (alarme en mode « test de marche »)
Env. 2 minutes (signalé par le clignotement alterné des leds)
tension
110° d'ouverture radiale (IR)
Antimasquage 2 détecteurs à infrarouges actifs
s'ouvrent en cas d'alarme et en l'absence d'alimentation) ; 40 Vcc / 100 mA maxi
1 led rouge (inférieure, détection tête IR DOWN)
1 led bleue (alarme)
Poids 385 grammes (plaque de fixation incluse)
Matériau Corps principal : plastique ABS « résistant aux UV » et polycarbonate
étrier de fixation : alliage d'aluminium
Couleur gris RAL7035 / « blanc lait » (simil RAL9003)
chevilles de fixation murale
notice d'instructions
1
2
3
5
4
7
Carter de protection
1
Plaque de fixation
2
Corps principal
3
Couvercle frontal
4
Vis de fermeture
5
