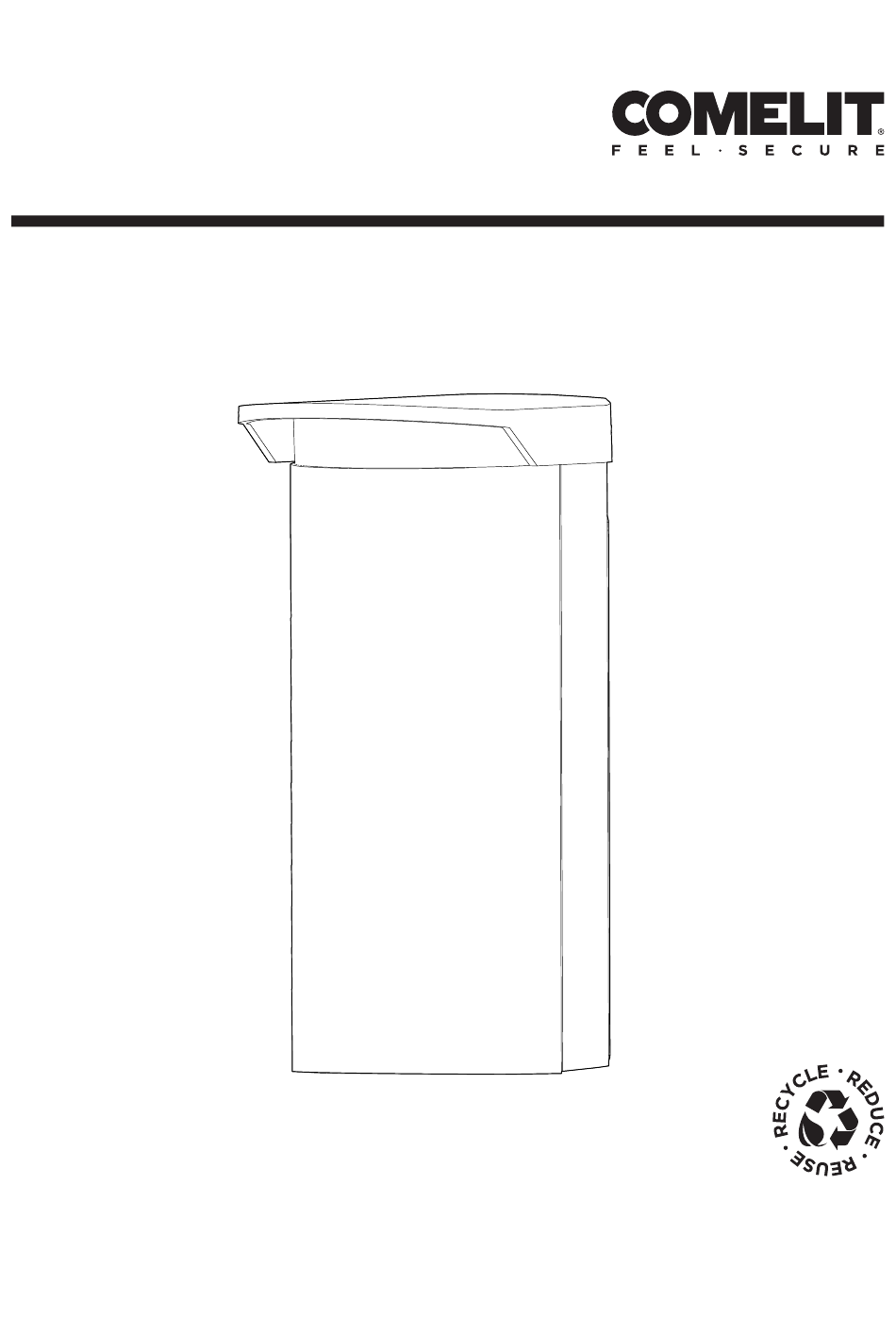

- Page 1 Détecteurs Outpro RFOPTT MANUEL TECHNIQUE Join us in taking care of our planet...
-
Page 2: Détecteur Radio Double Infrarouge Et Hf, D'extérieur Avec Antimasquage
RFOPTT prend en charge le système innovant d’essai de marche et de programmation à distance Bluetooth, comprenant l’application COMELIT SENSOR (disponible gratuitement sur Google Play) et le module BLTMOD (vendu séparément). -
Page 3: Table Des Matières
Sommaire Secteur de détection Indications pour l’installation Composants principaux Fixation du détecteur Mise en marche et initialisation du détecteur Connexion radio à la centrale Réglage de la sensibilité Fonctions DIP-Switches App Comelit Sensor Accessoires Avertissements... -
Page 4: Secteur De Détection
Secteur de détection La tête infrarouge détecte un secteur d'une longueur maximale de 12 m et d'une largeur de 110°. Le champ de détection est divisé en 5 secteurs disposés en éventail. La tête HF détecte un secteur d'une longueur maximale de 12 m et d'une largeur de 90°. - Page 5 En cas d'installation au-delà de 150 cm, il est recommandé d'utiliser le support articulé (code OPBRK) qui permet d'incliner l'ensemble du capteur vers le bas afin d'optimiser le secteur de détection. Pour finir, la tête IR nécessitant le franchissement d'au moins deux secteurs pour générer un signal utile (figure A), il convient de l'orienter de manière appropriée pour éviter les conditions de franchissement d'un seul secteur.
-
Page 6: Indications Pour L'installation
Indications pour l’installation La hauteur d’installation du capteur doit être comprise entre 120 cm et 220 cm (figure G) Minutes 7cm 120cm : 220cm • Monter le capteur en position verticale, sans inclinaison frontale ou latérale : ce sera l'articulation des têtes qui permettra d'orienter le capteur. -
Page 7: Caractéristiques Techniques
Technologies de détection 2 têtes IR + tête HF pulsée 24 GHz Compensation thermique Autocompensation Protocole radio Comelit 868 Mhz Signalisations radio Alarme, autoprotection, masquage, piles à plat Hauteur d’installation 120 cm ÷ 220 cm Secteur de détection * Max 12 m linéaires (réglable : 3 m ÷ 12 m) 110°... - Page 8 Pour ouvrir le capteur, retirer d'abord le couvercle supérieur en tirant légèrement vers l'avant et en inclinant en même temps l'extrémité avant saillante vers le bas. Dévisser la vis de fermeture jusqu'à ce qu'elle soit dégagée et retirer le couvercle avant en l'éloignant légèrement de son logement dans la partie supérieure, en le soulevant légèrement pour détacher les crochets de retenue inférieurs et en le retirant complètement par un mouvement horizontal.
-
Page 9: Fixation Du Détecteur
Connecteur module BLTMOD Protection anti-ouverture JP2 exclusion autoprotection étrier articulé JP1 exclusion autoprotection arrière Connexion autoprotection extérieure « TMP. EXT. » LED module radio Buzzer Variateur IR1 (sensibilité IR UP) Variateur HF (Sensibilité HF) Variateur IR2 (sensibilité IR DOWN) DIP switches Piles CR123A Module radio Bouton « ENROLL »... -
Page 10: Mise En Marche Et Initialisation Du Détecteur
COMELIT modèle Secur HUB ou modèle VEDO, si elles sont équipées d'un émetteur-récepteur radio code RF10VEDO ou RF32VEDO. Après avoir allumé le détecteur selon les instructions précédentes, s’assurer que la centrale d'alarme Comelit est en mode apprentissage, conformément aux instructions de programmation. -
Page 11: Protection Contre Les Manipulations (Autoprotection)
Protection contre les manipulations (autoprotection) Le capteur est protégé contre les tentatives de sabotage (autoprotection) à travers quatre dispositifs de sécurité : • contact anti-ouverture du couvercle • contrôle anti-démontage arrière • contact anti-ouverture et anti-démontage sur étrier (étrier et contact sont deux éléments facultatifs) •... -
Page 12: Fonctions Dip-Switches
ATTENTION ! Lorsque le DIP6 est sur ON, la configuration du capteur s'effectue via le logiciel de programmation de la centrale SAFE MANAGER ou HUB MANAGER ou via l'application COMELIT SENSOR et certains DIP-switches résultent désactivés (voir section « DIP6 – PROGRAMMATION À DISTANCE »). -
Page 13: Dip4 - Signalisations Des Leds
Cette fonction peut également être personnalisée avec différentes valeurs à travers le logiciel de programmation de la centrale SAFE MANAGER ou HUB MANAGER ou à travers l’App COMELIT SENSOR (DIP6 = ON). Lors de l'utilisation de cette fonction, NE JAMAIS coller les bandes adhésives de masquage sur la tête IR (voir section « ACCESSOIRES »). -
Page 14: Dip6 - Programmation À Distance
4-5 et des variateurs, mettre le DIP6 sur OFF. De cette manière, il ne sera même pas possible de modifier les paramètres du capteur via le logiciel de programmation de la central SAFE MANAGER ou HUB MANAGER ni via l'application COMELIT SENSOR. -
Page 15: App Comelit Sensor
COMELIT SENSOR est l'application innovante développée sur la plateforme Android pour faciliter l'installation des capteurs extérieurs COMELIT. COMELIT SENSOR permet de régler le capteur de manière optimale pour définir avec précision le secteur qui doit être protégé, en minimisant les alarmes inappropriées. L'application permet de réaliser un test de marche totalement innovant : la connexion Bluetooth permet de visualiser en temps réel sur son propre dispositif (tablette ou smartphone) le niveau de signal... -
Page 16: Accessoires
Accessoires Dans certaines situations, le secteur de détection peut s’avérer trop grand, devenant une source potentielle de problèmes en présence de branches d’arbres, de rideaux, de baies vitrées, etc. Il est possible de réduire le secteur de détection de la tête IR en bloquant certains faisceaux avec les masques adhésifs fournis. -
Page 17: Avertissements
Avertissements Usage prévu Ce produit Comelit a été conçu pour être utilisé sur des installations de communication audio et vidéo, dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public. Installation Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des Manuels / Instructions desdits produits. - Page 18 w w w . c o m e l i t g r o u p . c o m 2e édition Rev.1 04/2025 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy code 2G40003495...
