Consommation* Veille : 11 mA
Temps de stabilisation à la mise sous
Technologies de détection 2 têtes IR + tête HF pulsée 24 GHz
Compensation thermique Autocompensation
Hauteur d'installation 120 cm ÷ 220 cm
Secteur de détection * Max 12 m linéaires (réglable : 3 m ÷ 12 m)
Réglage de la sensibilité Réglage indépendant pour chaque tête (potentiomètres) de 30 % (mini) à 100 % (maxi)
Sorties d'alarme filaire Alarme, autoprotection et masquage sur bornes dédiées OptoMOS type NF (les sorties
Signalisations leds (à exclusion possible) 1 led rouge (supérieure, détection tête IR UP)
Température de service -20°C ÷ +60°C
Dimensions (H x L x P) 189 x 87 x 110 mm
Indice de protection IP IP54
Indice de protection IK IK08
Accessoires inclus 2 autocollants prédécoupés pour masquage des têtes IR
* Toutes les données sont indicatives et se réfèrent à un capteur fonctionnant en mode NORMAL à une température de 21 °C.

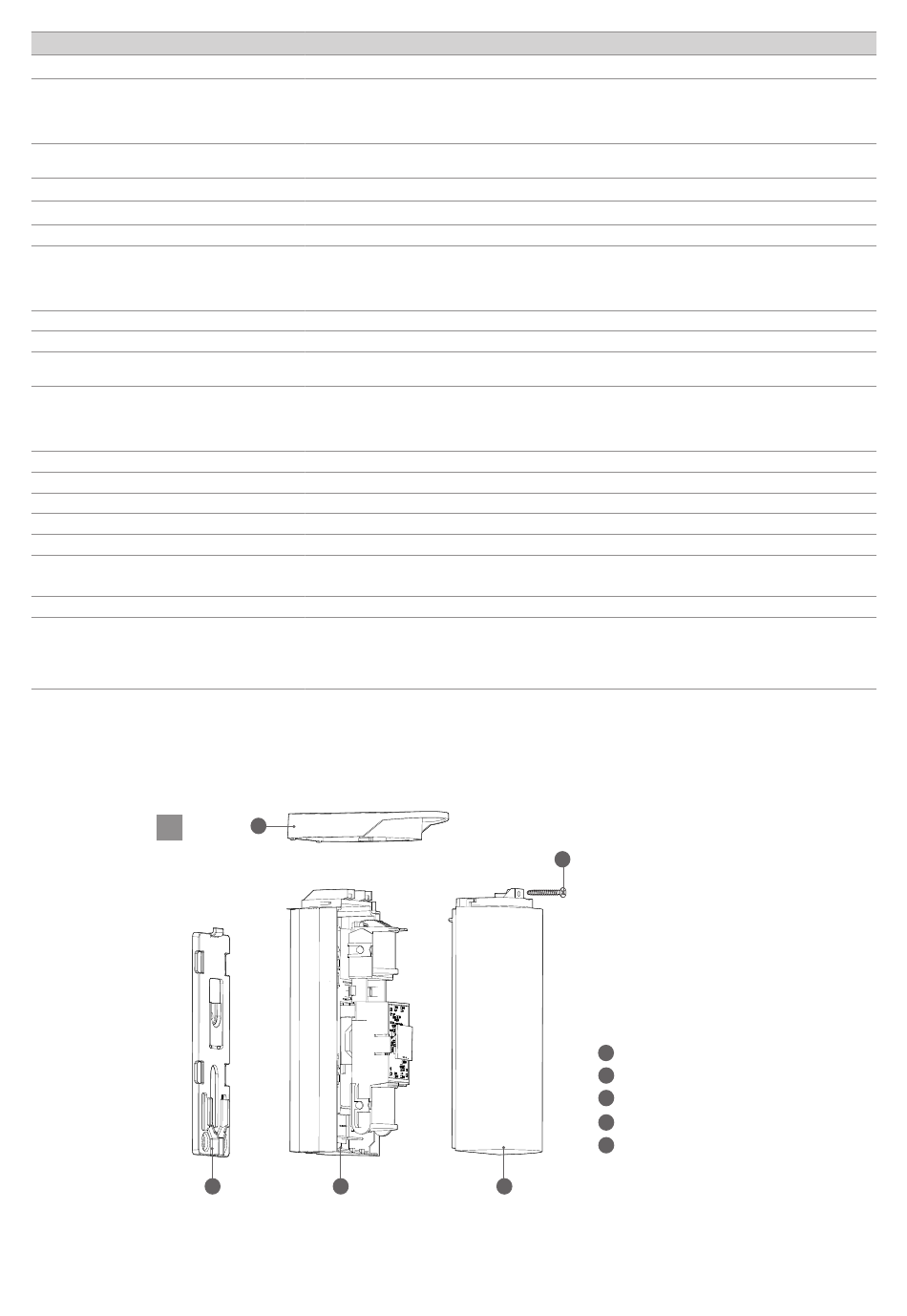

Composants principaux
I
Pour ouvrir le capteur, retirer d'abord le couvercle supérieur en tirant légèrement vers l'avant et en inclinant en même temps
l'extrémité avant saillante vers le bas.
CARACTÉRISTIQUES TECHNIQUES
Alimentation 8 ÷ 14 Vcc
Alarme : 15 mA
Maximum : 43 mA (alarme en mode « test de marche »)
Env. 2 minutes (signalé par le clignotement alterné des leds)
tension
110° d'ouverture radiale (IR)
90° d'ouverture radiale (MW)
Antimasquage 2 détecteurs à infrarouges actifs
s'ouvrent en cas d'alarme et en l'absence d'alimentation) ; 40 Vcc / 100 mA maxi
1 led rouge (inférieure, détection tête IR DOWN)
1 led bleue (détection HF/alarme)
Poids 390 grammes (batteries et étrier compris)
Matériau Corps principal : plastique ABS « résistant aux UV » et polycarbonate
étrier de fixation : alliage d'aluminium
Couleur gris RAL7035 / « blanc lait » (simil RAL9003)
chevilles de fixation murale
notice d'instructions
1
2
3
5
1
2
3
4
5
4
7
Carter de protection
Plaque de fixation
Corps principal
Couvercle frontal
Vis de fermeture
