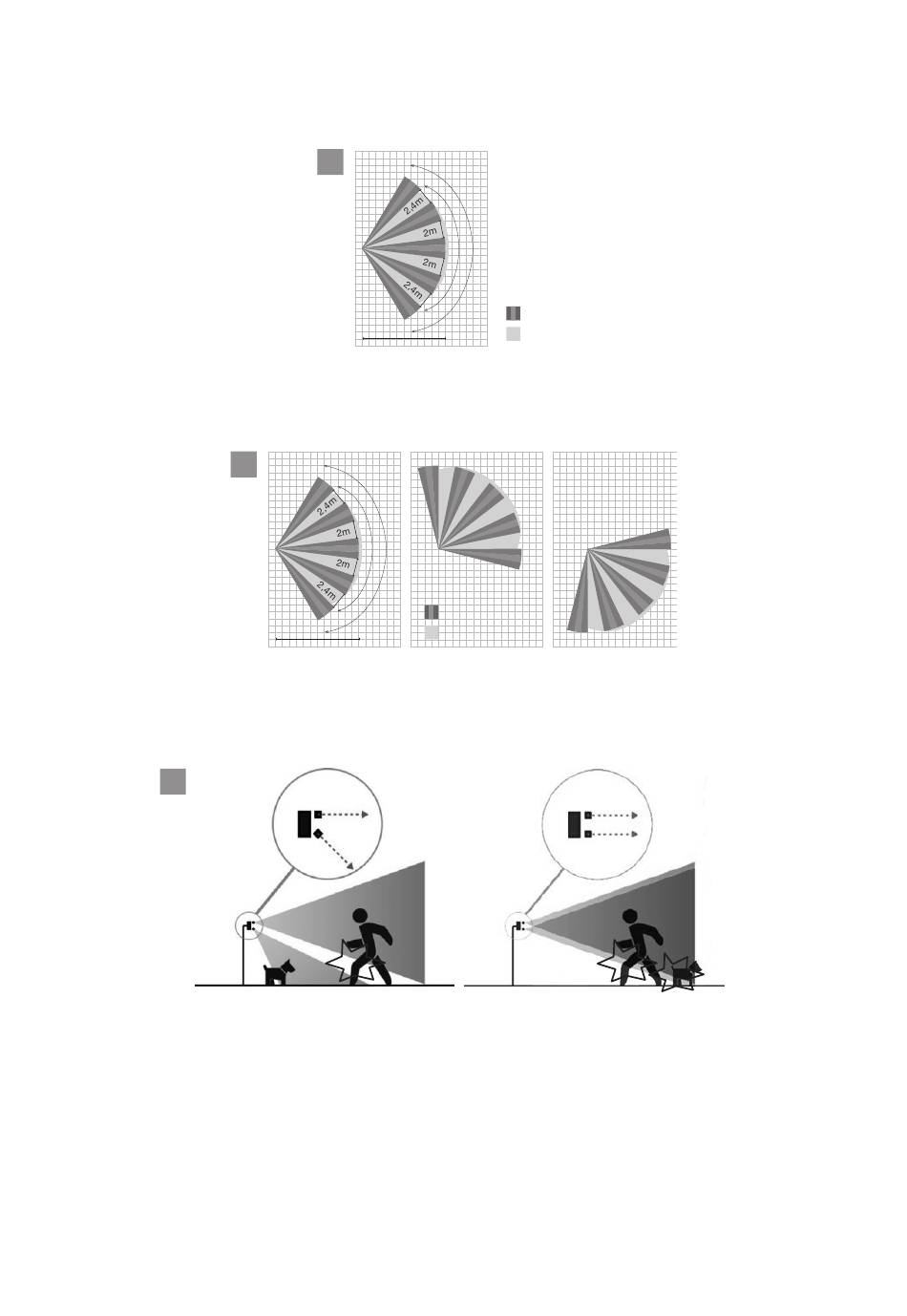

Secteur de détection
La tête infrarouge détecte un secteur d'une longueur maximale de 12 m et d'une largeur de 110°. Le champ de détection est
divisé en 5 secteurs disposés en éventail. La tête HF détecte un secteur d'une longueur maximale de 12 m et d'une largeur de
90°.
En tournant le support interne, il est possible de déplacer tout le secteur de détection vers la droite ou vers la gauche (course
approximative ±45°) :
Secteur de détection en fonction de la rotation horizontale des têtes (vu de haut)
Pour que le capteur déclenche une alarme, les secteurs de détection des deux capteurs IR doivent être traversés (figure
C) et le capteur HF doit confirmer la détection. Il est donc conseillé d'orienter la tête IR inférieure en l'inclinant de manière
appropriée pour éviter les conditions de traversée d'un seul secteur.
C
De manière générale il est important de prendre en considération que l'orientation de la tête IR inférieure impacte également
la portée du capteur ainsi que sa capacité à détecter des animaux ou des personnes de taille réduite. Dans la mesure du
possible, il est recommandé d'adapter également la portée des micro-ondes (sensibilité) à la distance de détection déterminée
par l'inclinaison de la tête IR inférieure.
Les faisceaux doivent toujours aboutir contre une surface (mur, sol) de sorte que le secteur de détection soit confiné. Ne pas
pointer vers un espace ouvert.
A
Secteur de détection des têtes IR et HF (vu de haut)
B
110°
90°
12m
1,2m
Exemple d'installation avec et sans immunité animaux.
110°
90°
IR (110°)
HF (90°)
12m
IR (110°)
HF (90°)
1,2m
ALARME
4
ALARME
