N
1
2
3
4
5
6
7
8
9

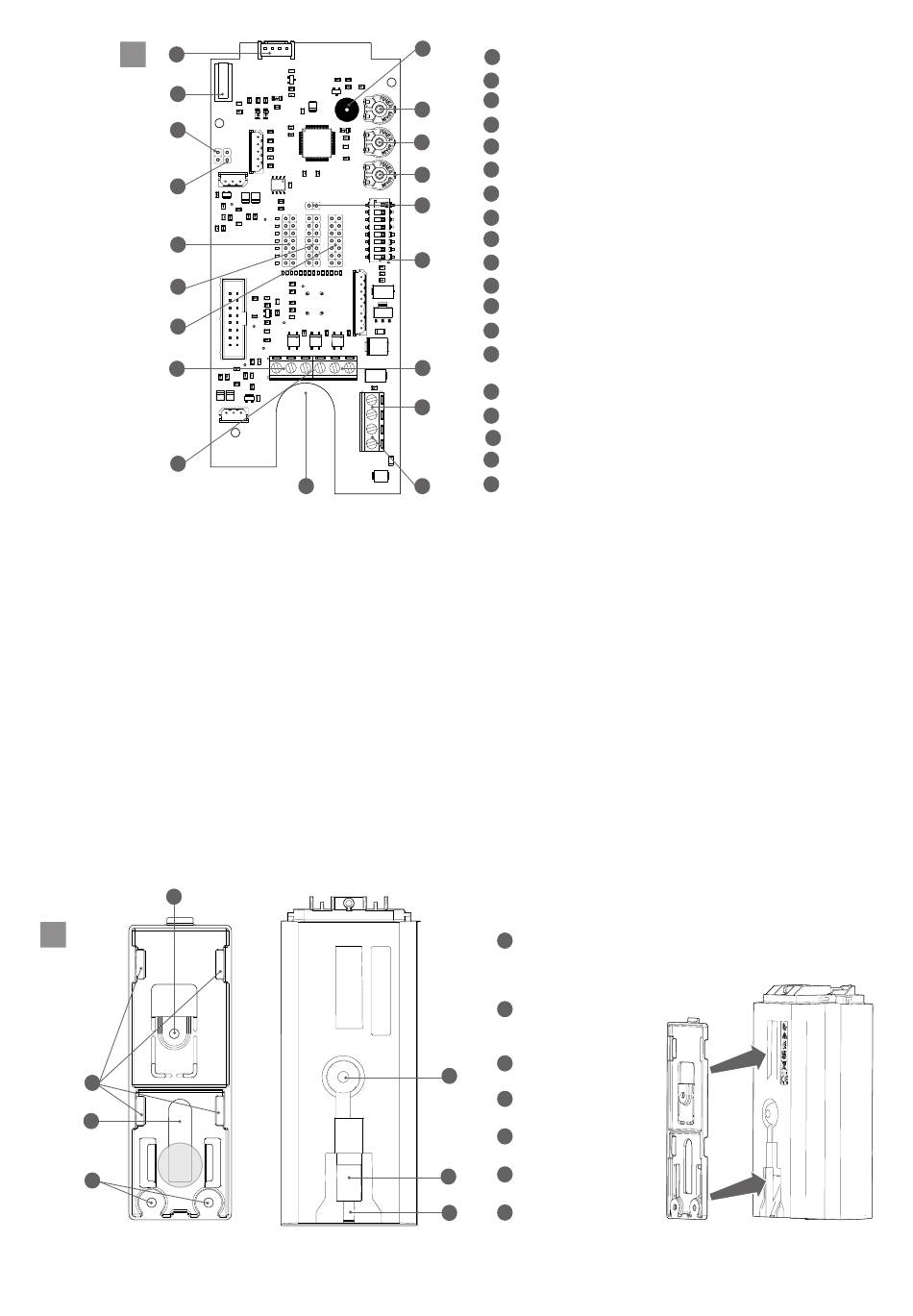

Fixation du détecteur
Utiliser la plaque de fixation pour installer le capteur dans la position choisie, conformément aux recommandations
précédentes et en positionnant l'ouverture permettant d'accéder aux câbles en face de l'orifice de passage des fils de
connexion à la centrale.
ATTENTION ! La partie de la plaque associée à l'AUTOPROTECTION arrière (voir « orifice de fixation supérieur » - 1, fig. O)
nécessite une fixation dédiée et présente des crans périmétriques qui favorisent la rupture en cas de forçage pour garantir
qu'un éventuel arrachement du capteur n'entraîne une rupture et un détachement, provoquant le déclenchement de l'alarme
AUTOPROTECTION.
ATTENTION ! Lors de la fixation de la plaque, toujours utiliser une vis pour bloquer également l'orifice supérieur, en veillant, si
la surface est irrégulière, à ne pas exercer une force de fermeture excessive afin d'éviter de casser et de détacher la section.
De plus, pour faciliter l'installation du capteur, toujours prévoir un espace d'au moins 7 cm entre le bord supérieur de la plaque
et toute surface saillante.
ATTENTION ! La plaque de fixation présente également des ouvertures pour l'utilisation de colliers serre-tube en cas de
montage sur mât. Cependant, pour ce type d'installation, la protection anti-arrachement n'est garantie que si une fixation
complémentaire au mât dédié à la section de plaque combinée à l'AUTOPROTECTION arrière est possible (voir « orifice de
fixation supérieur » - 1, fig. O).
1
O
2
3
Accès aux
câbles
4
Pour installer le capteur, accéder d'abord à la section interne inférieure contenant la carte électronique et introduire le câble à
travers les ouvertures dédiées, en laissant un peu de jeu pour garantir une manipulation aisée pendant l'installation. Approcher
10
11
12
13
14
15
16
17
19
18
5
6
7
9
Connecteur module BLTMOD
1
Protection anti-ouverture
2
3
JP1 exclusion autoprotection arrière
JP3 exclusion autoprotection étrier articulé
4
5
Sélection résistances E.O.L. masque
6
Sélection résistances E.O.L. alarme
Sélection résistances E.O.L. autoprotection
7
Sortie alarme
8
Sortie autoprotection
9
Buzzer
10
Variateur IR1 (sensibilité IR UP)
11
12
Variateur HF (sensibilité HF)
Variateur IR2 (sensibilité IR DOWN)
13
JP16 connexion en série borne d'alarme
14
masquage et borne d'alarme
15
DIP switches
Sortie alarme masquage
16
17
Alimentation 12 Vcc
18
Connexion autoprotection EXT
Secteur d'accès aux câbles
19
Orifice supérieur de
1
fixation (nécessaire
pour la protection
anti-arrachement)
Ouverture pour
2
colliers de fixation (le
cas échéant)
Orifice de passage
3
des câbles
4
Orifices inférieurs de
fixation
5
Protection anti-
démontage
Orifice d'accès des
6
câbles
Clip de retenue
7
