Fixation du détecteur
Utiliser la plaque de fixation pour installer le détecteur sur la position choisie, conformément aux recommandations
préalablement énumérées.

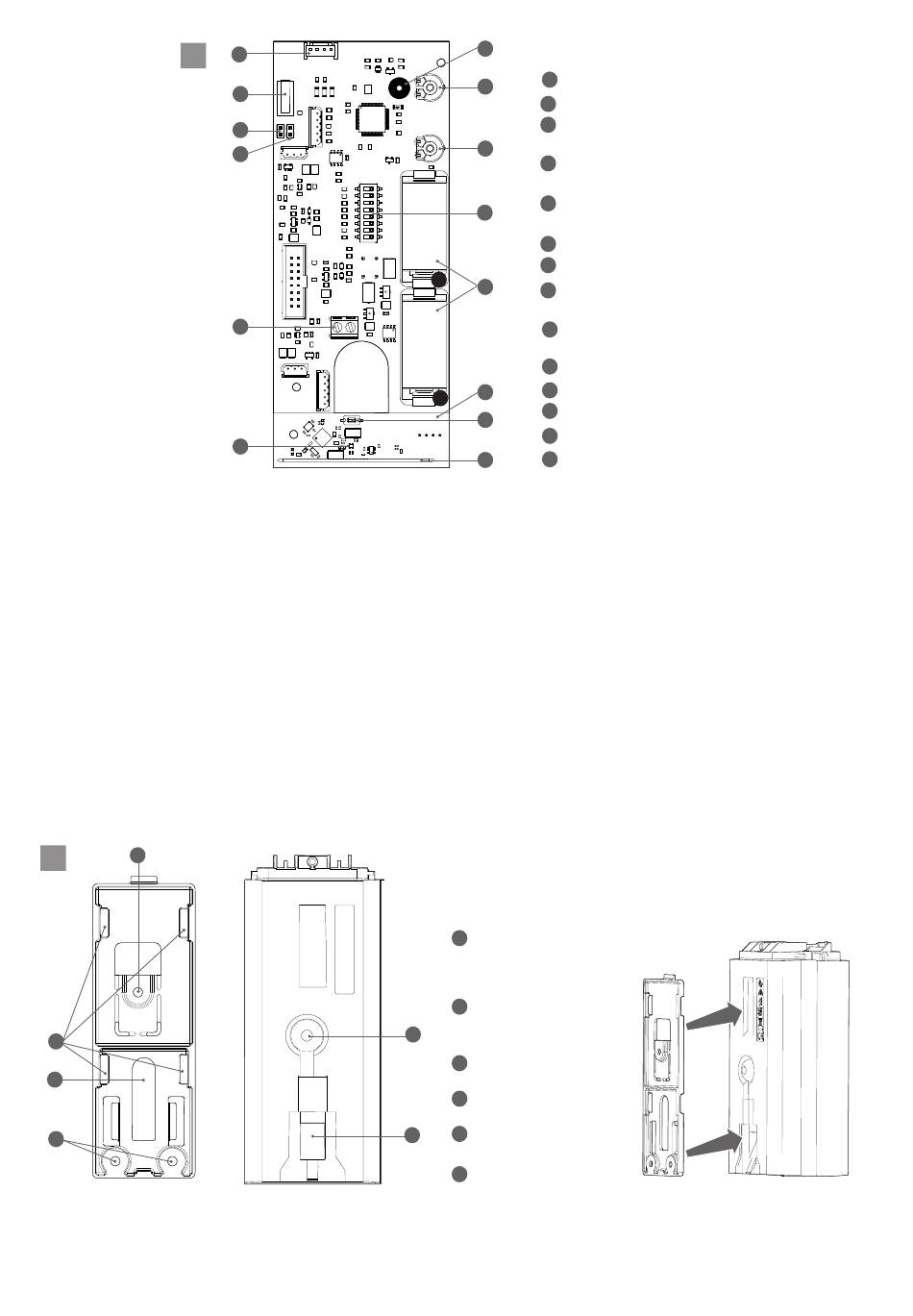

ATTENTION ! La partie de la plaque associée à l'AUTOPROTECTION arrière (voir « orifice de fixation supérieur » - 1, fig. O)
nécessite une fixation dédiée et présente des crans périmétriques qui favorisent la rupture en cas de forçage pour garantir
qu'un éventuel arrachement du capteur n'entraîne une rupture et un détachement, provoquant le déclenchement de l'alarme
AUTOPROTECTION.
ATTENTION ! Lors de la fixation de la plaque, toujours utiliser une vis pour bloquer également l'orifice supérieur, en veillant, si
la surface est irrégulière, à ne pas exercer une force de fermeture excessive afin d'éviter de casser et de détacher la section.
De plus, pour faciliter l'installation du capteur, toujours prévoir un espace d'au moins 7 cm entre le bord supérieur de la plaque
et toute surface saillante.
ATTENTION ! La plaque de fixation présente également des ouvertures pour l'utilisation de colliers serre-tube en cas de
montage sur mât. Cependant, pour ce type d'installation, la protection anti-arrachement n'est garantie que si une fixation
complémentaire au mât dédié à la section de plaque combinée à l'AUTOPROTECTION arrière est possible (voir « orifice de
fixation supérieur » - 1, fig. O).
O
1
2
3
4
Pour installer le capteur sur la plaque de fixation, l'approcher en le maintenant dans une position plus haute jusqu'à ce
qu'il entre en contact avec la plaque et le faire glisser verticalement vers le bas jusqu'à ce que le clip de retenue inférieur
s'enclenche (6, fig. O).
1
2
3
4
5
6
7
Connecteur BLTMOD
1
8
Protection anti-ouverture
2
3 JP2 exclusion autoprotection
étrier articulé
9
4 JP1 exclusion autoprotection
-
arrière
5 Connexion autoprotection
10
extérieure « TMP. EXT. »
LED module radio
6
7 Buzzer
+
-
11
Variateur IR1
8
(sensibilité IR UP)
Variateur IR2
9
(sensibilité IR DOWN)
10 DIP switches
Piles CR123A
11
12
+
12
Module radio
13
Bouton « ENROLL »
13
Antenne
14 14
1 Orifice supérieur de
fixation (nécessaire
pour la protection
anti-arrachement)
2
Ouverture pour
colliers de fixation (le
5
cas échéant)
Orifice de passage
3
des câbles
4 Orifices inférieurs de
fixation
5
6
Protection anti-
démontage
6 Clip de retenue
9
