Indications pour l'installation
La hauteur d'installation du capteur doit être comprise entre 120 cm et 220 cm (figure G)
G

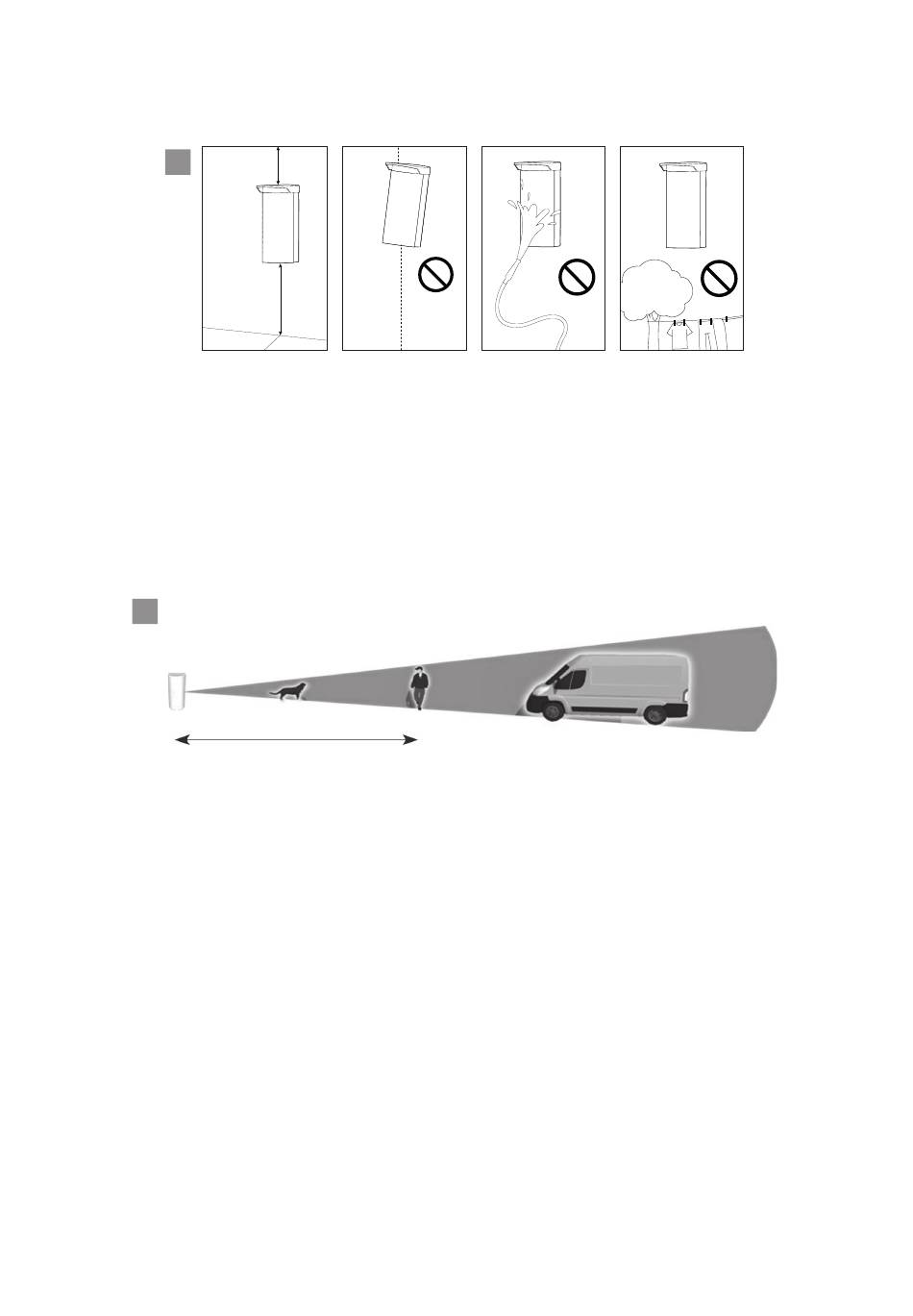

• Monter le capteur en position verticale, sans inclinaison frontale ou latérale : ce sera l'articulation des têtes qui permettra
d'orienter le capteur.
• Ne pas diriger le capteur vers des objets instables tels que des buissons, des drapeaux, des arbres, etc... afin d'éviter des
détections indésirables.
• Le capteur assure une protection indice IP54 contre la poussière et les liquides. Si possible, il est conseillé d'installer le
capteur à l'abri de la pluie et/ou de la neige et de le protéger des intempéries. Ne pas vaporiser d'eau à haute pression
directement sur le capteur.
• La tête IR est sensible à la « quantité de chaleur » que dégage un corps en mouvement. La portée maximale du capteur
(exprimée en mètres) se réfère à un corps humain. Cette même « quantité de chaleur » peut provenir d'un corps plus petit à
une moindre distance (par exemple un chien) ou d'un corps plus grand mais plus éloigné (par exemple un véhicule).
H
• Une fois l'installation terminée, toujours vérifier si le capteur fonctionne correctement en effectuant des essais de détection.
• Pour « calibrer » la sensibilité des détecteurs, commencer par régler la sensibilité au minimum (faire tourner les variateurs de
réglage dans le sens inverse des aiguilles d'une montre) et orienter la tête IR vers le bas.
• Augmenter progressivement la sensibilité et modifier l'orientation des têtes jusqu'à obtenir une détection uniquement
dans le secteur qui doit être protégé, avec aucune alarme en dehors de ce secteur. Pour plus de détails, consulter la
section « RÉGLAGE DE LA SENSIBILITÉ ».
• Le capteur peut détecter la présence d'animaux pesant plus de 10 kg.
Minutes 7cm
120cm : 220cm
Portée
6
