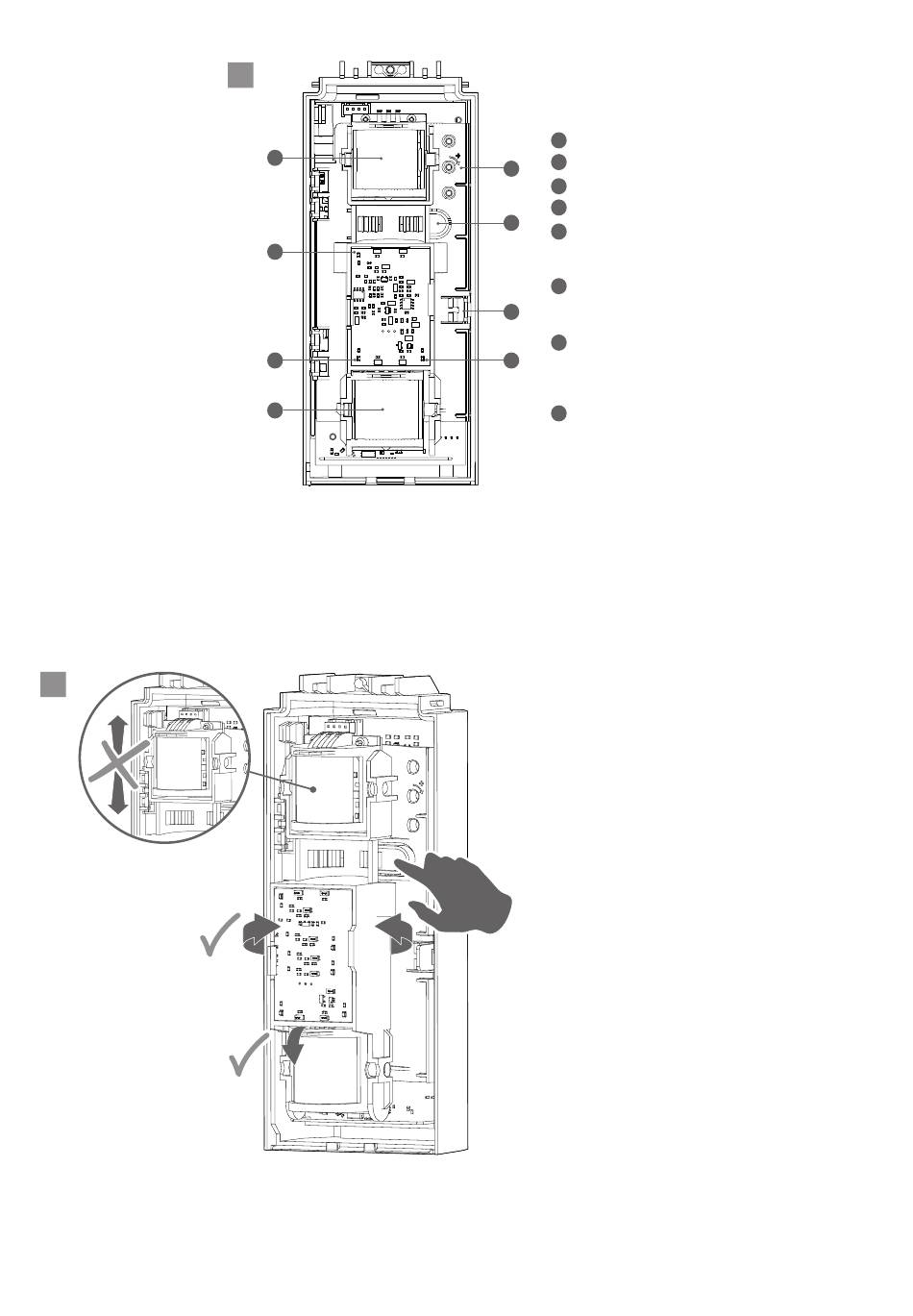

Vue interne :
Le capteur permet d'orienter verticalement uniquement la tête IR inférieure (4) et d'orienter horizontalement toutes les têtes de
détection en tournant manuellement toute la colonne de support centrale après avoir appuyé sur la touche de déverrouillage (6).
ATTENTION ! Toujours appuyer sur la touche de déverrouillage de la rotation horizontale avant d'orienter correctement toute la
colonne centrale de support des têtes IR.
ATTENTION ! Durant le réglage manuel du positionnement des têtes, éviter tout contact direct avec les lentilles des têtes
infrarouges (IR).
M
L
1
2
3
4
Tête IR supérieure
1
2
Led IR supérieure
5
Led IR inférieure
3
Tête IR inférieure
4
6
Orifices d'accès aux
5
variateurs de réglage
de la sensibilité
Clip de
6
déverrouillage de la
7
rotation
Clip de
7
déverrouillage pour
8
accès à la carte
électronique
Led d'alarme
8
Les têtes peuvent être orientées vers la droite et vers
la gauche en tournant tout le corps central de support
(max ±45°).
La tête IR supérieure ne peut pas être inclinée vers le
bas ou vers le haut.
La tête IR inférieure, qui peut pivoter avec la colonne
centrale, peut également être inclinée verticalement
vers le bas (max. -30°).
L'orientation de la tête détermine le secteur de
détection du champ infrarouge (consulter la notice
d'installation pour pointer correctement les têtes).
Accès à la carte électronique
Pour accéder à la carte électronique, appuyer sur le
clip de déverrouillage du support pour permettre à
la partie supérieure comprenant la colonne centrale
supportant les têtes (7) de s'ouvrir comme un livre.
ATTENTION ! À la fin des opérations effectuées sur
la carte électronique, refermer correctement la partie
supérieure en s'assurant que le clip de retenue est fixé
dans la bonne position.
8
