Secteur de détection

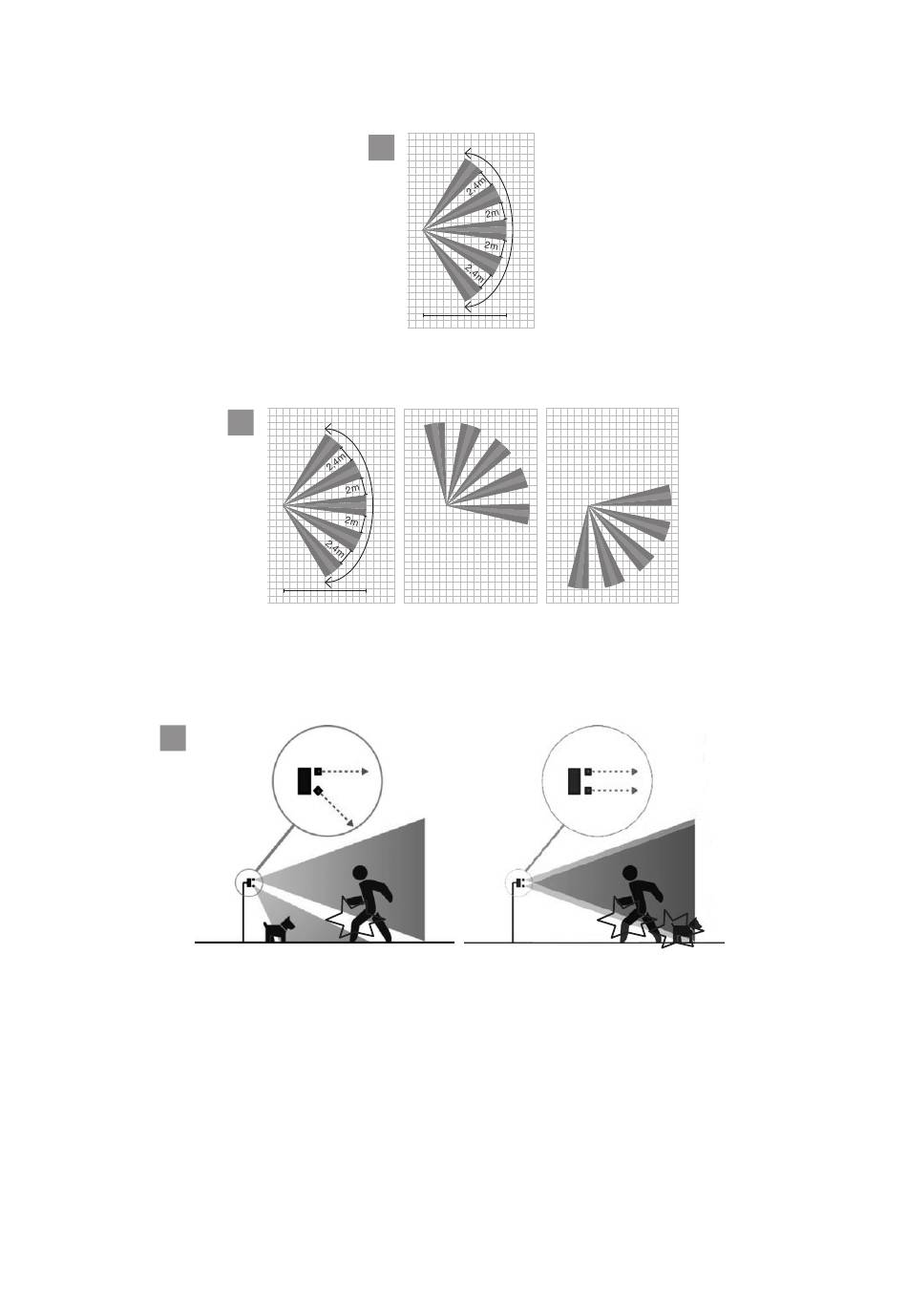

La tête infrarouge détecte un secteur d'une longueur maximale de 12 m et d'une largeur de 110°. Le champ de détection est
divisé en 5 secteurs disposés en éventail (figure A).
A
110°
12m
En tournant le support interne, il est possible de déplacer tout le secteur de détection vers la droite ou vers la gauche (course
approximative ±45°) :
B
110°
12m
Secteur de détection en fonction de la rotation horizontale des têtes (vu de haut)
Pour que le capteur déclenche une alarme, les secteurs de détection des deux capteurs IR doivent être traversés (figure C).
Il est donc conseillé d'orienter la tête IR inférieure en l'inclinant de manière appropriée pour éviter les conditions de traversée
d'un seul secteur.
C
1,2m
1,2m
ALARME
ALARME
Exemple d'installation avec et sans immunité animaux.
De manière générale il est important de prendre en considération que l'orientation de la tête IR inférieure impacte également la
portée du capteur ainsi que sa capacité à détecter des animaux ou des personnes de taille réduite.
Les faisceaux doivent toujours aboutir contre une surface (mur, sol) de sorte que le secteur de détection soit confiné. Ne pas
pointer vers un espace ouvert.
