32
D

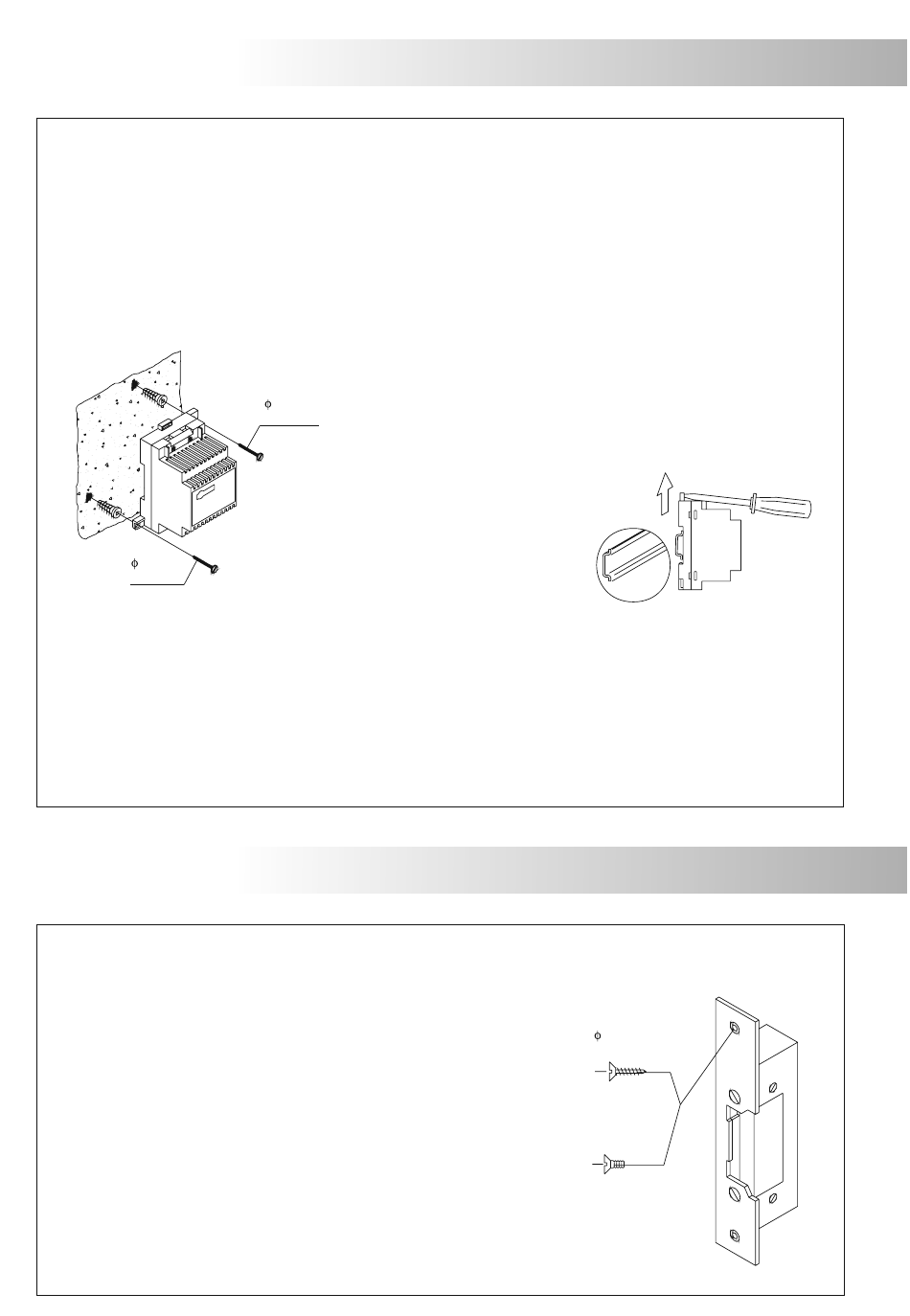

étails de l'installation du transformateur TF-104.
Installer le transformateur dans un endroit sec et protégé, sans risque d'égouttement ou de projections d'eau.
Pour éviter un choc électrique, n' e nlevez pas le couvercle protecteur du primaire j' a i manipulé les câbles branchés.
L'installation et manipulation de cette équipe doit être réalisée par un personnel autorisé et dans
une absence de courant électrique.
Pour éviter des dommages, le transformateur doit être fermement fixée.
3,5 x 25
DIN-7971
Pour une fixation sur rail DIN 46277, exercer une légère pression jusqu'à l'emboîtement de celui-ci.
Pour le retirer du rail, utiliser un tournevis plat et effectuer un mouvement de levier comme indiqué
sur le schéma ci-joint. Le transformateur TF-104 équivaut à 3 éléments DIN.
Placez le couvercle de protection une fois câblés les bornes d'entrée.
INSTALLATION DE LA GÂCHE ÉLECTRIQUE
D
étails de l'installation de la gâche électrique.
Si la gâche est installée pour une porte métallique, utilisez une
mèche de 3,5mm et fileter le trou réalisé. Si la gâche est
installée pour une porte en bois, utiliser une mèche de 3mm.
INSTALLATION DE L'ALIMENTATION
Son alimentation devra être protégée en tête de ligne
3,5 x 25
DIN-7971
Pour une fixation sur un mur, percer
deux trous de 6mm. de diamètre,
introduire les chevilles et fixer
le transformateur au moyen
des vis spécifiées.
par un disjoncteur/interrupteur différentiel 30mA et
comporter une mise à la terre.
DIN 46277
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
