70
D

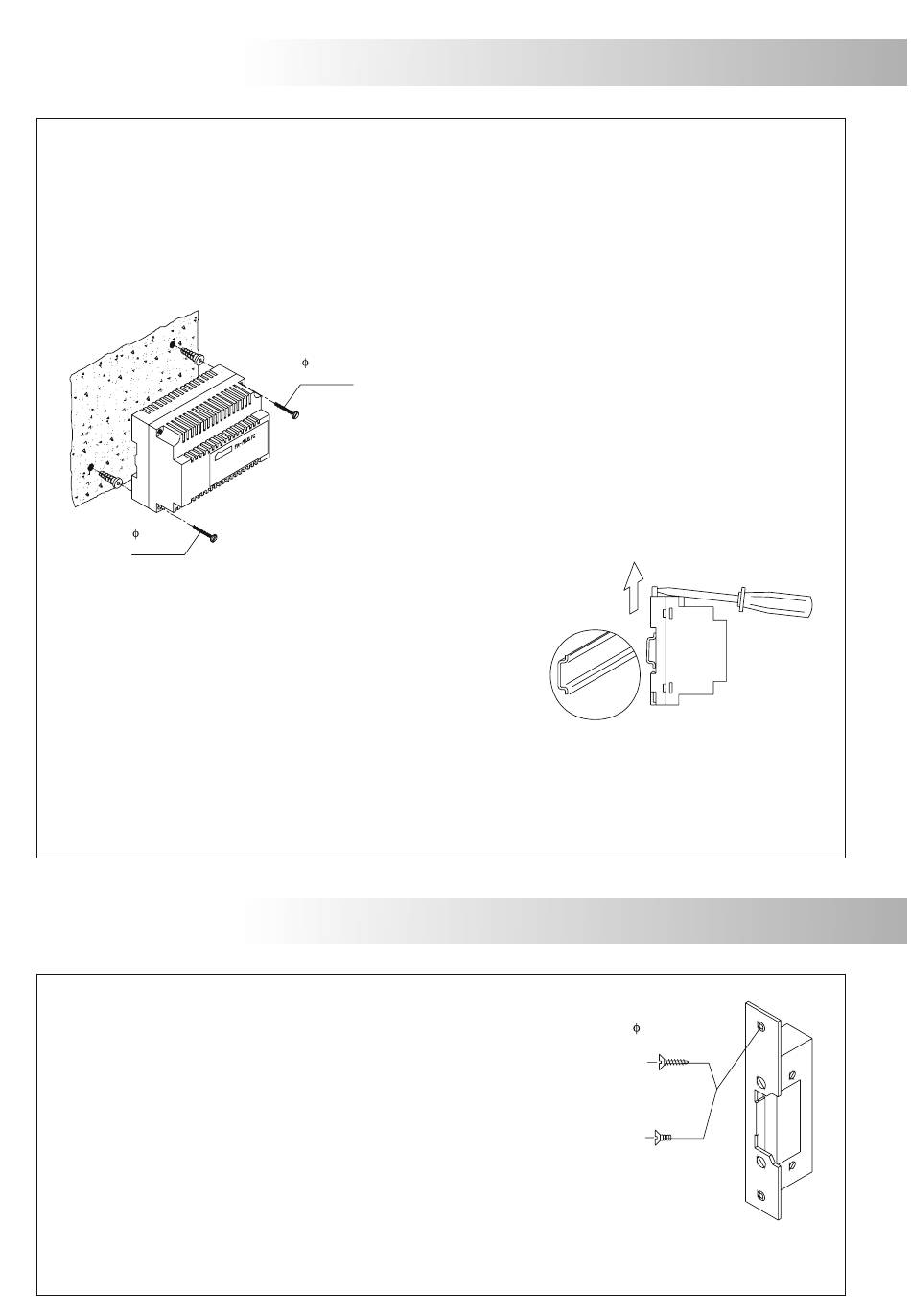

étails de l'installation des alimentations FA-PLUS et FA-PLUS/C.
Installer l'alimentation dans un endroit sec et protégé, sans risque d'égouttement ou de projections d'eau.
Pour éviter un choc électrique, n' e nlevez pas le couvercle protecteur du primaire j' a i manipulé les câbles branchés.
L'installation et manipulation de cette équipe doit être réalisée par un personnel autorisé et dans une
absence de courant électrique.
Pour éviter des dommages, l'alimentateur doit être fermement fixée.
3,5 x 45
DIN-7971
Pour une fixation sur rail DIN 46277, exercer une légère
pression jusqu'à l'emboîtement de celui-ci.
Pour le retirer du rail, utiliser un tournevis plat et effectuer un
mouvement de levier comme indiqué sur le schéma ci-
joint.
Le modèle FA-Plus/C équivaut à 6 éléments DIN et le modèle
FA-Plus à 10 éléments DIN.
IMPORTANT: le nombre maximum d'unités pouvant être connectées à une alimentation FA-Plus/C
est de 10, et 50 pour le modèle FA-Plus. Pour installer un nombre supérieur
d'unités, procéder comme indiqué en page 97.
Placez le couvercle de protection une fois câblés les bornes d'entrée.
INSTALLATION DE LA GÂCHE ÉLECTRIQUE
D
étails de l'installation de la gâche électrique.
Si la gâche est installée pour une porte métallique, utilisez une
mèche de 3,5mm et fileter le trou réalisé. Si la gâche est
installée pour une porte en bois, utiliser une mèche de 3mm.
IMPORTANT: La gâche électrique doit fonctionner e
(Voir page 97 pour gâche de courant alternatif et page
courant continu).
INSTALLATION DE L'ALIMENTATION
Son alimentation devra être protégée en tête de ligne par
3,5 x 45
un disjoncteur/interrupteur différentiel 30mA et
DIN-7971
comporter une mise à la terre.
Pour une fixation sur un mur, percer deux trous de 6mm. de
diamètre, introduire les chevilles et fixer le transformateur au
moyen des vis spécifiées.
DIN 46277
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
n 12V courant continu ou alternatif
85
.
à
96
pour gâche de
