64

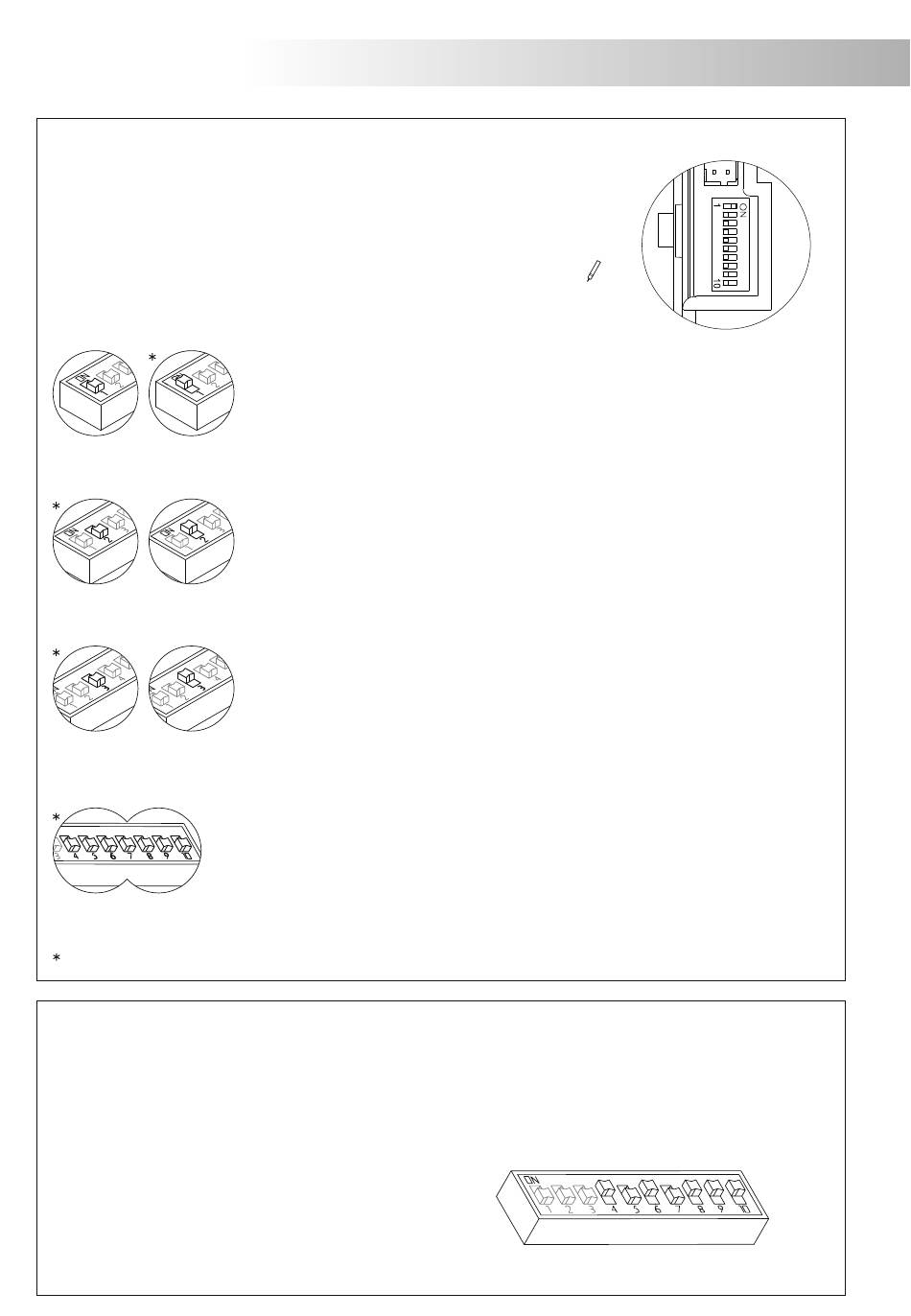

D
escription des micro-interrupteurs de configuration
SW2 du group phonique.
Les micro-interrupteurs de configuration SW2 sont situés sur le latéral
supérieur gauche de la partie postérieure du module.
Pour la configuration des microinterrupteurs, on aidez de l'outil
est fourni avec le group phonique.
Valeur de fabrique
Les micro-interrupteurs placés en position OFF ont la valeur zéro.
En position ON, une valeur leur est assignée, voir table des valeurs ci-dessous.
Le code du colonne montante (bâtiment) sera égal à la somme des valeurs des
micro-interrupteurs placés en position ON.
Interrupteur nº:
Valeur en ON:
INSTALLATION DE LA PLAQUE DE RUE
En position ON, il active la fonction d'auto-allumage (communication
audio et vidéo en absence d'appel) pour les installations avec plusieures
plaques de rue, cette fonction ne peut être activée que sur une seule
plaque. Pour les installations avec plaque générale, une plaque de
chaque bâtiment peut avoir cette fonction.
Placer en position ON pour la programmation des moniteurs et des postes
d'appel. Une fois terminé, replacer-le en position OFF. La programmation
est décrite à la page
À la plaque générale (mode EL501), placer en ON pour programmer l
poussoirs d'appel
colonne montante
aux pages
65 67
à
. Une fois terminé, replacer-le en position OFF.
Laisser en OFF pour configurer le plaque comme principale. Chaque
installation doit avoir une seule plaque principale; le reste doivent être
secondaires (ON).
Lors d'installation avec plaque générale chaque colonne montante
(bâtiment) doit avoir una plaque principale et la plaque générale comme
secondaire. De cette manière, l'utilisateur pourra distinguer depuis que
plaque ils lui sont en appelant.
Définissent le code du colonne montante (bâtiment). Pour les colonne
montante (bâtiments) avec plus d'une plaque, configurer le même code
pour toutes les plaques; pour les installations avec plaque générale,
configurer chaque colonne montante avec un code différent. Placer un
code entrez 1 et 120 en les colonnes montantes intérieures (jusqu'à 127 si
la plaque générale est codifiée) et un code de canal 0 (valeur de fabrique)
pour la plaque/s générale/s. La création d'un code se réalise en mode
binaire, comme indiqué au paragraphe suivant.
4
5
6
7
8
64
32
16
8
4
76
(moniteurs), 80 et 84(postes d'appel).
de la plaque générale ou les moniteurs/teléfonos du
(bâtiment). La méthode de programmation est décrite
C
odification binaire des micro-interrupteurs
de configuration SW2 du group phonique.
9
10
2
1
Exemple: 64+0+16+0+4+2+1=87
qui
es
