golmar NHEA GB2 Guide Rapide

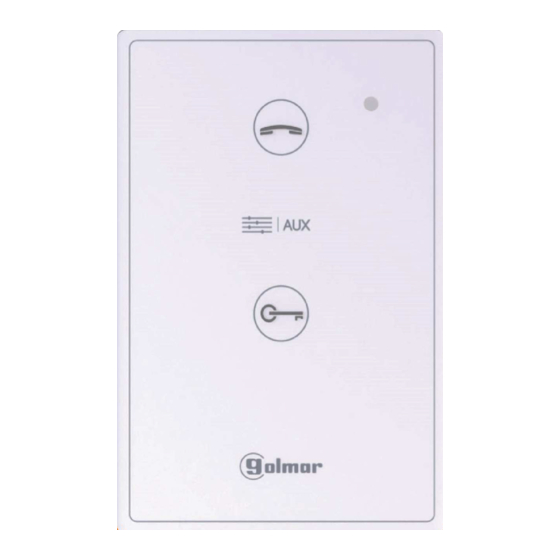

COMBINÉ AUDIO MAINS LIBRES NHEA GB2
INSTALLATION DU COMBINÉ
( )
*
Éviter les emplacements trop proches d'une source de chaleur, poussiéreux ou exposés à la
fumée. Le combiné peut être installé dans un boîtier universel ou directement sur le mur.
Emplacement
1.60m
Une fois les travaux d'installation terminés, veillez à retirer le film de protection avant du combiné.
( ) SCHÉMAS D INSTALLATION '
*
Installation avec 32 habitations/combinés NHEA GB2 et gâche électrique de courant
continu Golmar.
NHEA GB2
Principal
AUX
HABITATION 32
BUS
( ) ( )
1 IMPORTANT :
Avec un système à plaque à défilement de noms,
les groupes phoniques EL632 GB2A / EL642 GB2A sont requis
et la plaque doit être établie en « mode de fonctionnement 5 ».
(Se reporter au manuel de la plaque de rue pertinent).
Distances et sections :
NHEA
Câble flexible
AUX
Torsadé 2 x 0,75 mm 2 60m
2
Torsadé 2 x 1 mm 80m 80m
NHEA
B
Mode bâtiment
IMPORTANT : Configurez
poussoirs
AUX
les micro-interrupteurs
comme l'illustre le schéma.
mode bâtiment
à défilement
de noms
FA- GB /A 2
ON
A
1
( )
*
C
Gâche électrique
max. 12 Vcc / 270 mA .
( )
Pour de plus amples informations, se reporter au manuel « TNHEA GB2 (code 50121929) ».
*
https://doc.golmar.es/search/manual/50121929
Boîtier d encastrement '
Vis fournies avec le
4 30 x boîtier d'encastrement.
NHEA GB2
Principal
AUX
HABITATION 1
BUS
Alimentation générale
100~240 Vca
N L L
CN
FA- GB /A 2
BUS (M) BUS(PL)
A B C
60m 10m
15m
Plaque d accès ' ( )
1
Plaque avec Plaque à défilement
poussoirs de noms
ou
SW1 ou
2 3 4 5 6
_
+ C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relais 1 Relais 2
12Vcc
( )
*
AP
4
COMBINÉ NHEA GB2
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis .
Golmar reserves the right to make any modifications without prior notice.
Code Web
golmar@golmar.es
GUIDE RAPIDE
50121 929
T NHEA B
www.golmar.es
Sistemas de comunicación S.A.
GR REV.0 1 2 7
G 2 FR
