5.10 Montage des flexibles d'aspiration
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet

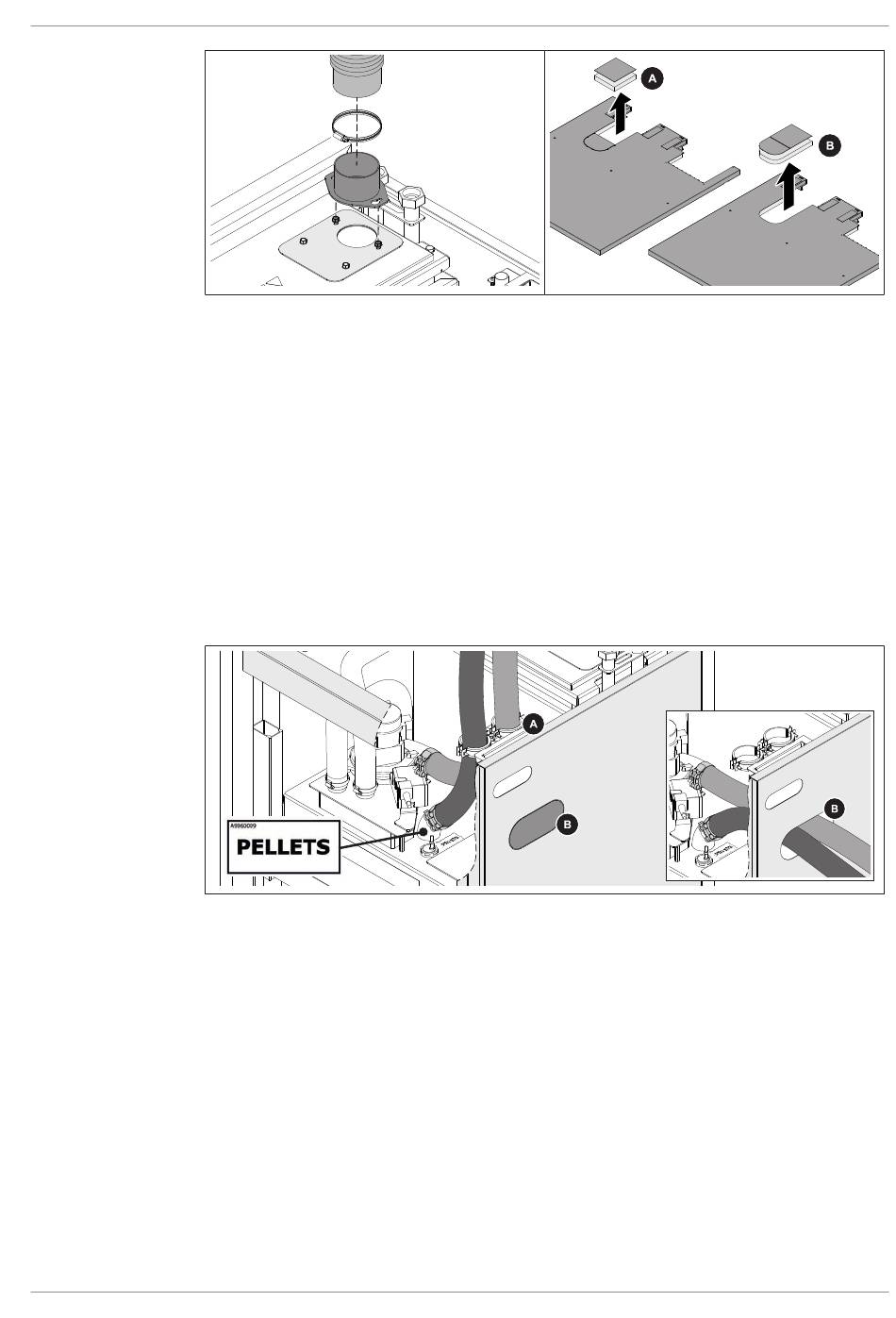

r Desserrer les deux vis de l'ouverture d'amenée d'air
r Insérer la console et la faire tourner en sens horaire jusqu'en butée
r Fixer la console au moyen de vis
r Fixer le flexible d'amenée d'air par un collier de serrage sur la console
r Réaliser l'amenée d'air sous la forme d'une liaison flexible au point d'aspiration de l'air
(un système air/fumée LAS, par ex.)
r Détacher les prédécoupes sur le couvercle et enlever les ébarbures à l'aide d'une lime
demi-ronde
Ä Évidement A : sans distributeur sur l'alimentation/le retour
Ä Évidement B : avec distributeur sur l'alimentation/le retour
r Conduire les flexibles d'aspiration au travers de la face supérieure de la chaudière
jusqu'au couvercle de cyclone et les fixer aux raccords avec des colliers de serrage
Ä Conduite de granulés sur l'embout avec étiquette « PELLETS »
Ä Conduite d'air de retour sur la turbine d'aspiration
Ä ATTENTION : Tenir compte de la mise à la terre, voir les Instructions de
montage du système d'extraction
r Fixer les flexibles d'aspiration avec des colliers de serrage (A)
En option, il est possible de faire passer les flexibles d'aspiration par la pièce arrière pour
les raccorder au silo à granulés :
r Détacher la prédécoupe (A) de la pièce arrière et enlever les ébarbures à l'aide d'une
lime demi-ronde
r Enfiler les flexibles d'aspiration au travers de l'évidement et les fixer comme décrit ci-
dessus
