5.5.3 Transport dans la chaufferie

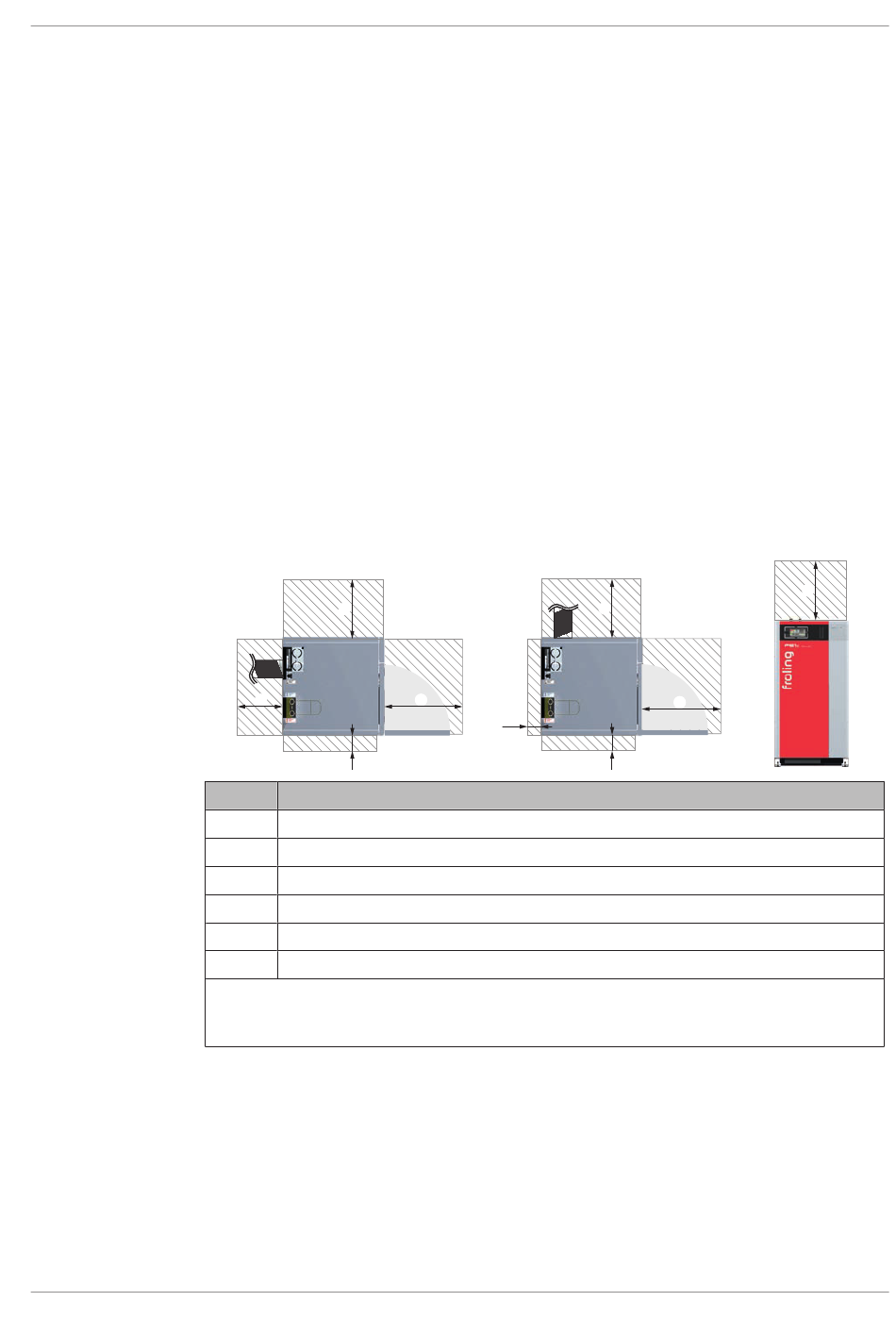

5.5.4 Zones d'utilisation et de maintenance de l'installation
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet
r Positionner un chariot élévateur ou un dispositif de levage similaire présentant une
force portante correspondante au niveau du cadre de base
r Soulever et transporter l'appareil jusqu'à la position prévue dans le local de mise en
place
Ä Ce faisant, tenir compte des zones d'utilisation et de maintenance de l'installation !
▪ D'une manière générale, placer la chaudière de façon à ce que tous les côtés soient
accessibles et qu'une maintenance rapide et sans encombres soit possible.
▪ En plus des distances indiquées, respecter en outre les dispositions locales sur les
zones de maintenance requises pour le contrôle des cheminées.
▪ Respecter les normes et prescriptions applicables lors du positionnement de la
chaufferie.
▪ Observer en outre les normes relatives à la protection antibruit.
(ÖNORM H 5190 - Mesures antibruit)
B
C
D
A
B
C
C1
D
E
1. Raccord de conduit de fumée arrière
2. Raccord du conduit de fumée du côté droit de la chaudière
3. Avec les distributeurs pour trois groupes de pompes
4. Zone de maintenance pour la dépose des ressorts WOS par le haut
A
C1
PE1c Pellet
550 mm
500 mm
400 mm
30 mm
30 mm (70 mm
500 mm
B
A
D
1)
2)
3)
)
4)
Montage | 5
E
