3 | Conseils relatifs à l'exécution de travaux
3.4.2 Limiteur de tirage
3.4.3 Ouverture de mesure
3.4.4 Clapet antidéflagrant
12
Comme le conduit de raccordement à la cheminée doit être réalisé pour être étanche à la
pression sur les installations avec échangeur à condensation, le montage d'un limiteur de
tirage n'est pas autorisé dans le conduit de raccordement.
Si l'installation complète de chaudière est conçue en surpression, aucun limiteur de tirage
ne doit être monté.
Exception : Si la cheminée est calculée ou utilisée en dépression, l'utilisation d'un
limiteur de tirage dans la cheminée sous le conduit de raccordement est recommandée.
Pour la mesure d'émissions de l'installation, une ouverture de mesure appropriée doit
être prévue dans le conduit de raccordement entre la chaudière et le système de
cheminée.

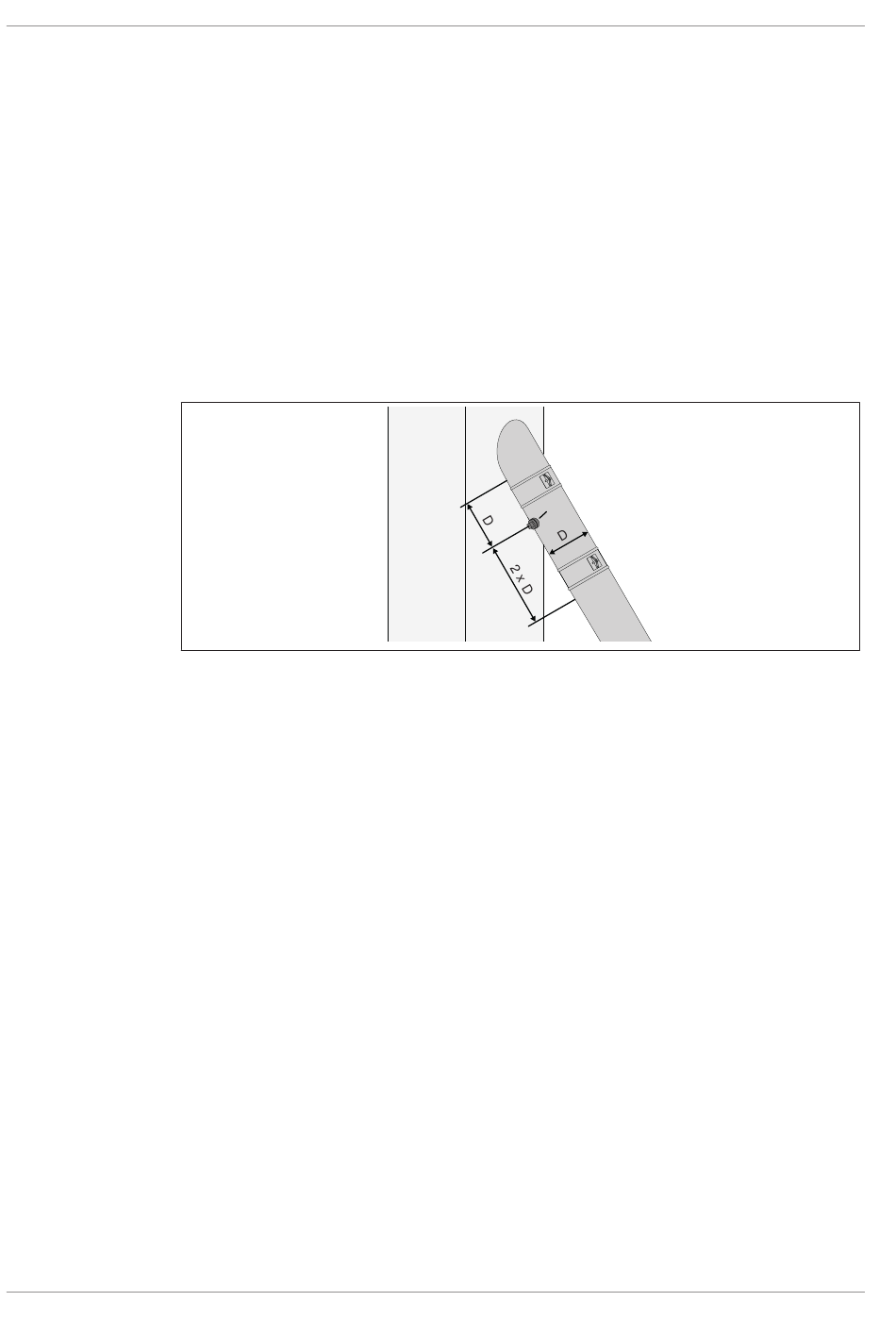

En amont de l'ouverture de mesure (M), prévoir un tronçon d'arrivée droit à une distance
correspondant environ au double du diamètre (D) du conduit de raccordement. En aval
de l'ouverture de mesure, prévoir un tronçon de sortie droit à une distance correspondant
à environ une fois le diamètre du conduit de raccordement. L'ouverture de mesure doit
rester fermée en permanence durant le fonctionnement de l'installation.
Le diamètre de la sonde de mesure utilisée par le service après-vente de Froling est de
14 mm. Pour éviter les erreurs de mesure dues à l'entrée d'air parasite, l'ouverture de
mesure doit avoir un diamètre de 21 mm maximum.
Recommandation : En cas d'utilisation du tuyau de raccordement FAR de Froling, un
élément de conduit de fumée avec ouverture de mesure intégrée peut être utilisé.
Un clapet antidéflagrant doit être placé à proximité immédiate de la chaudière. Son
placement doit être étudié pour exclure toute mise en danger des personnes.
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet
