5 | Montage
5 Montage

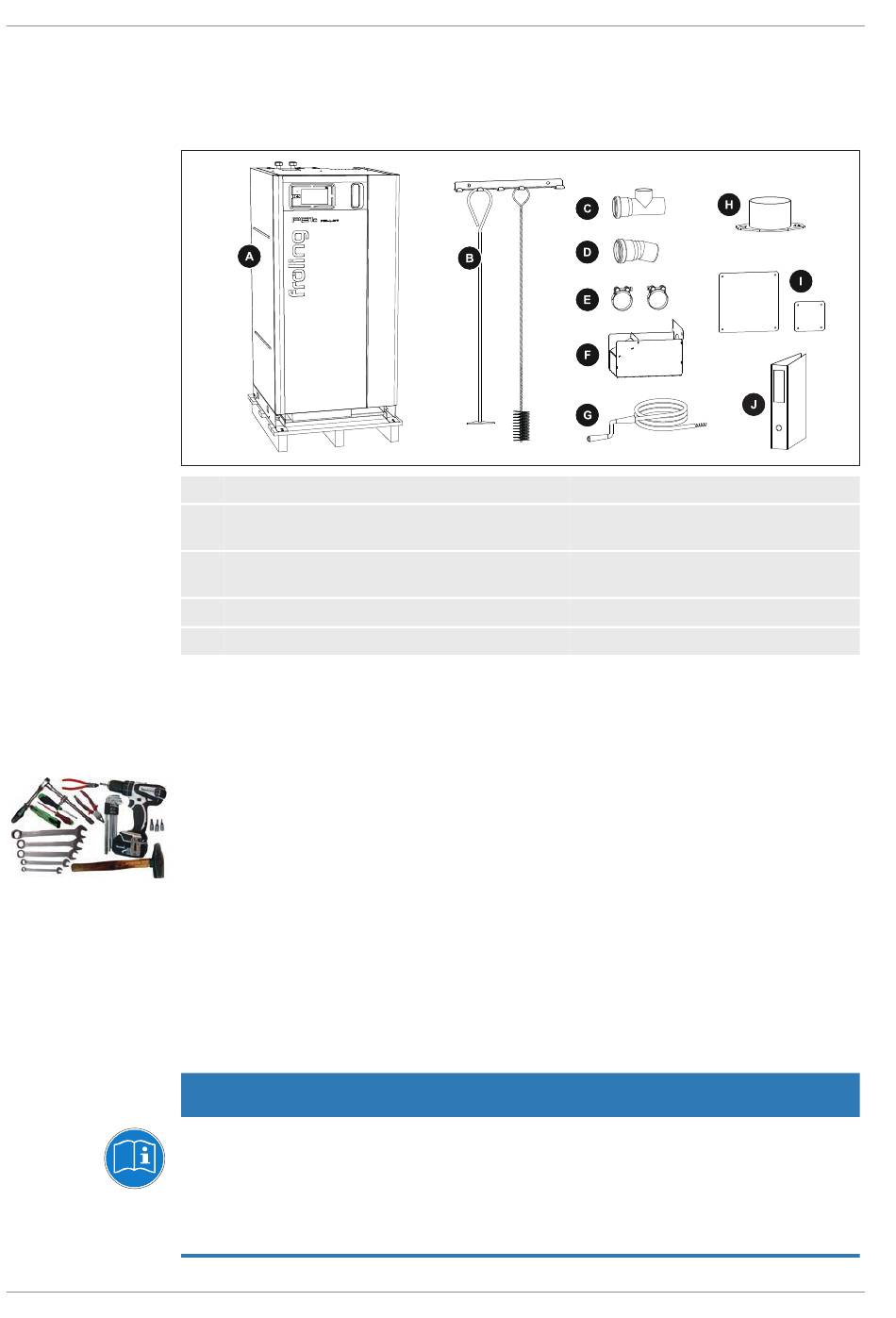

5.1 Contenu de la livraison
5.2 Outils requis
5.3 Pose
28
A
Chaudière PE1c Pellet montée sur palette
B
Tisonnier (racloir plat et brosse de
nettoyage)
C
Tuyau de canalisation avec ouverture de
nettoyage
D
Tuyau d'évacuation 15°
E
Colliers de serrage
Les outils suivants sont nécessaires pour le montage de la chaudière et du module
d'aspiration :
▪ Jeu de clés plates ou à œillet
▪ Tournevis plat et cruciforme
▪ Clé à tubes ou pince pompes à eau (1'')
– Il est recommandé d'utiliser une pince multiprise pour les raccords à joint plat
▪ Visseuse sans fil avec jeu d'embouts Torx (T20, T25, T30)
▪ Lime demi-ronde
REMARQUE
Endommagement des composants en cas de pose non conforme
r Respecter les instructions de transport sur l'emballage.
r Transporter les composants avec précaution pour éviter les endommagements.
r Protéger l'emballage de l'eau.
r Lors du levage tenir compte du centre de gravité.
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet
F
Collecteur
G
Furet
H
Console de raccord d'air
I
Caches
J
Documentation
