Conduite d'amenée d'air
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet
10
6

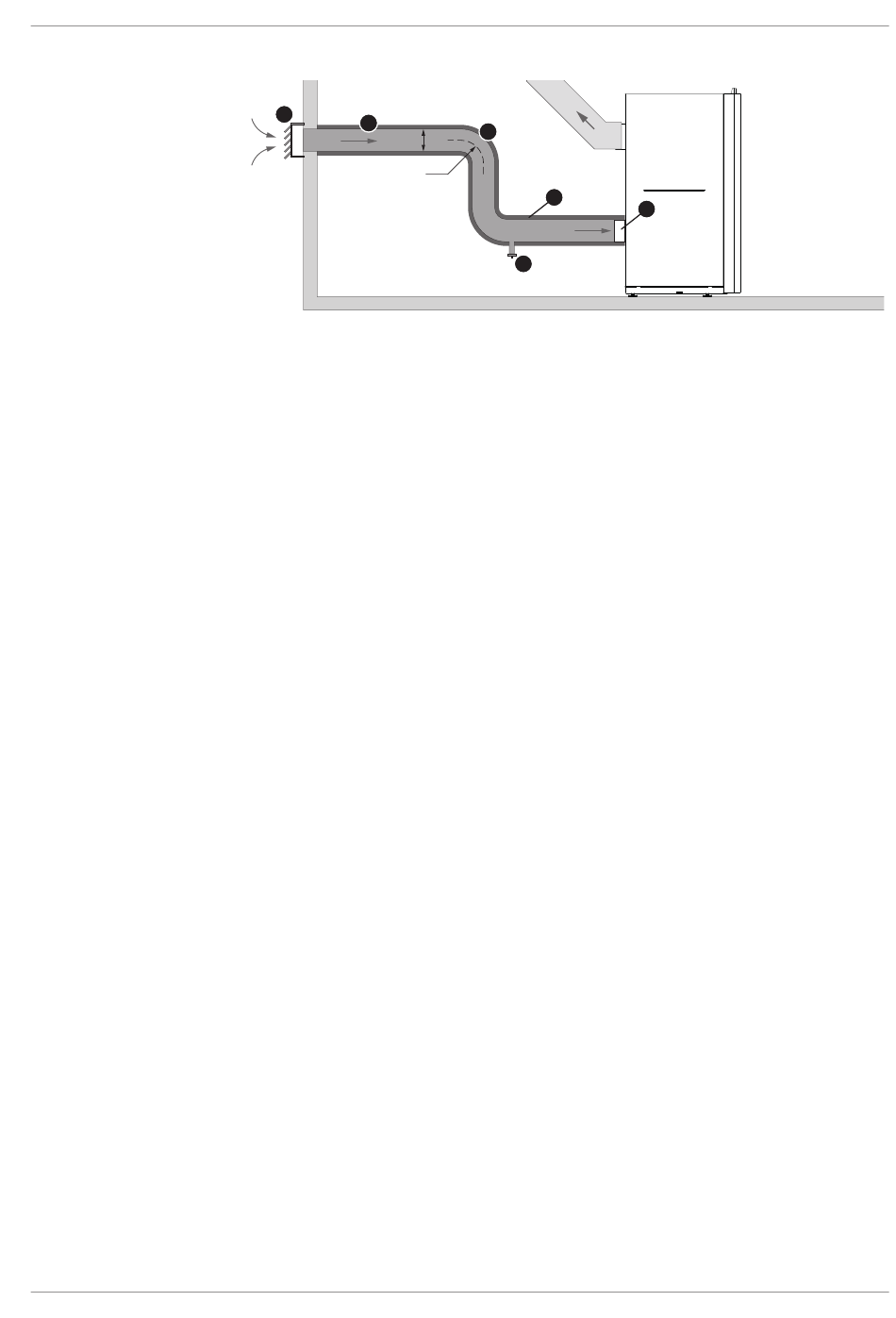

Respecter les consignes suivantes lors de l'installation de l'alimentation en air de
combustion (tuyauterie) :
▪ Si nécessaire, faire calculer la chute de pression dans l'arrivée d'air de combustion (6)
par un spécialiste
(résistance dans la conduite d'amenée d'air max. 20 Pa)
▪ Dimensions du raccord d'air de combustion (2) sur la chaudière, voir chapitre
"Caractéristiques techniques"
IMPORTANT : Ne pas réduire la dimension du raccord
▪ Utiliser des coudes (7) avec un rapport aussi grand que possible (≥1) entre le rayon
de courbure (r) et le diamètre du conduit (d)
▪ Utiliser le moins de coudes possible (7)
Recommandation :
– jusqu'à 5 m de longueur de conduite : 5 coudes max.
– jusqu'à 10 m de longueur de conduite : 3 coudes max.
▪ La conduite d'amenée d'air doit être réalisée la plus étanche, la plus droite et la plus
courte possible
▪ Isoler la conduite d'amenée d'air avec une isolation thermique appropriée (8) pour
éviter la formation de condensation
▪ Poser la conduite d'amenée d'air avec une pente vers l'extérieur pour que le
condensat puisse s'écouler. Si nécessaire, installer un piège à condensat (9) à
l'endroit le plus bas
▪ Prévoir des dispositifs de protection appropriés (par ex. grille de protection - 10)
contre l'infiltration d'eau, des corps étrangers ou des petits animaux. La section ne doit
pas s'en trouver rétrécie.
▪ Ne pas obstruer ou déplacer l'ouverture d'entrée
▪ Tenir compte de la résistance à la température de la tuyauterie (jusqu'à 120 °C)
▪ Protéger la conduite d'amenée d'air des dommages mécaniques
d
7
r
8
9
