3.4.1 Conduit de raccordement à la cheminée
M2130925_fr | Instructions de montage Chaudière à condensation à granulés PE1c Pellet
▪ Le combustible bois nécessite d'utiliser exclusivement des systèmes de cheminée
résistant à l'inflammation des suies. Les conduits en plastique ne sont pas autorisés.
▪ Dans le cadre de la technique de condensation, les basses températures de fumée
nécessitent d'utiliser des cheminées insensibles à l'humidité et pourvues d'une
évacuation de condensat adéquate.
Exigences concernant le conduit de raccordement :
▪ raccordement montant vers la cheminée au plus court (angle recommandé 30 à 45°)
▪ à isolation thermique
▪ étanche à la surpression
1)
MFeuV (Allemagne)
400
2
[mm]
1. Tenir compte de la version du FeuV du land concerné
2. Composant en matière inflammable
3. Matériau isolant ininflammable
4. Protection contre le rayonnement avec ventilation arrière

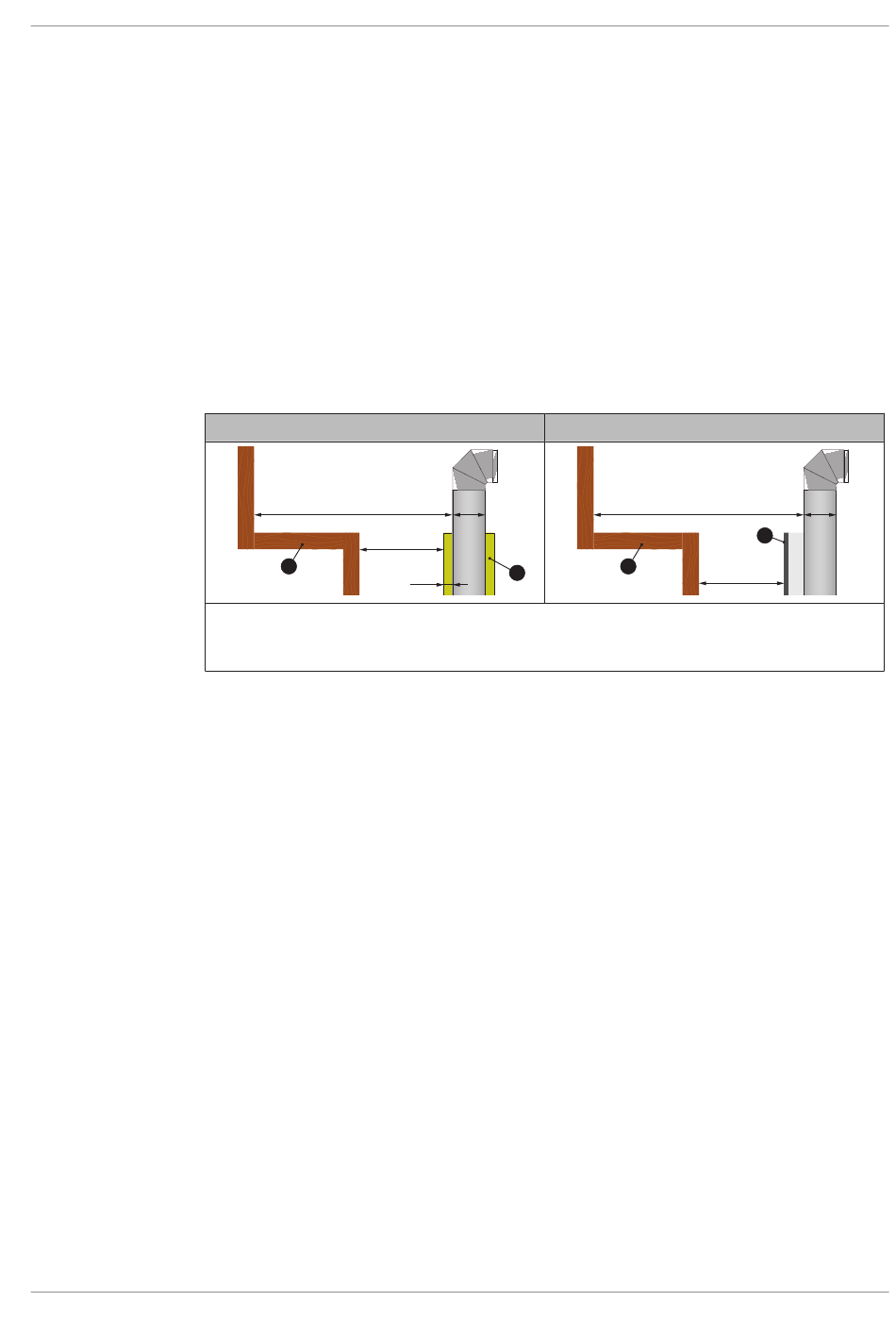

Distance minimale avec les matériaux inflammables selon MFeuV
▪ 400 mm sans isolation thermique
▪ 100 mm avec une isolation thermique d'au moins 20 mm
Distance minimale avec les matériaux inflammables selon EN 15287-1 et EN
15287-2 :
▪ 3 x diamètre nominal du conduit de raccordement, avec un minimum de 375 mm (NM)
▪ 1,5 x diamètre nominal du conduit de raccordement en présence d'une protection
contre le rayonnement à ventilation arrière, avec un minimum de 200 mm (NM)
REMARQUE ! Respecter les distances minimales des normes et directives
régionales
Un éventuel retour de condensat dans l'échangeur de chaleur à condensation ne
représente aucun problème, car le condensat est évacué via le siphon. Par conséquent,
aucun récupérateur à condensat n'est nécessaire.
En principe, il est recommandé d'utiliser le tuyau de raccordement FAR de Froling. Ce
tuyau de raccordement est fait pour être étanche à la pression et est ainsi adapté à
l'installation de chaudière. Associé à l'installation de chaudière, le tuyau de raccordement
FAR est conçu conformément à la Directive Machines et permet de créer une connexion
optimale à la chaudière.
D
100
3
20
[mm]
Conseils relatifs à l'exécution de travaux | 3
EN 15287-1 et EN 15287-2
3 x D
(min. 375)
4
1,5 x D
2
(min. 200)
1)
(Allemagne) :
D
