QUAD 306 Manuel

INTRODUCTION

Le Quad 306 est un amplificateur de puissance stéréo de haute qualité principalement destiné à être utilisé dans des systèmes de reproduction sonore de très haute qualité. Il serait normalement utilisé en conjonction avec une unité de contrôle Quad, bien que d'autres sources de signal puissent être prises en charge.
Le 306 utilise un circuit de sortie à courant "current dumping", une invention Quad qui élimine bon nombre des problèmes associés aux amplificateurs à transistors, et est couvert par des brevets dans plusieurs pays. Dans un amplificateur à courant "current dumping", il y a en effet à la fois un amplificateur de très haute qualité de faible puissance et un amplificateur de forte puissance pour charges lourdes. L'amplificateur de faible puissance contrôle les haut-parleurs à tout moment, faisant appel à l'amplificateur de forte puissance pour fournir la majeure partie de la puissance. L'amplificateur de faible puissance est conçu de telle sorte - il transporte un signal d'erreur - que si les transistors de puissance plus grands (les "current dumpers") atteignent la zone cible du courant de sortie requis, il comblera le reste avec précision et entièrement. La qualité reproduite dépend exclusivement du petit amplificateur qui, en raison de sa faible puissance, peut être rendu très performant.
Les problèmes de distorsion de croisement, de réglage du courant de repos, de suivi thermique, d'appariement des transistors disparaissent tous. Il n'y a pas de réglages ou d'alignements internes et le choix des types de transistors de puissance est moins restrictif. Les performances de l'amplificateur Quad 306 sont aussi précises qu'il est possible de l'obtenir grâce à une conception soignée, une sélection rigoureuse des composants et des procédures de test strictes.

ACCESSOIRES FOURNIS

INSTALLATION

L'amplificateur Quad 306 n'a pas d'autres commandes qu'un interrupteur marche/arrêt (qui est normalement laissé sur "marche") et peut être monté hors de vue dans un meuble ou à un autre emplacement pratique. Cependant, comme ses dimensions correspondent à celles des autres unités Quad, ils peuvent être empilés ou placés côte à côte selon les besoins. S'il est utilisé à proximité d'une platine vinyle ou d'un autre équipement sensible au ronflement, il peut être nécessaire d'augmenter l'espacement entre eux.
L'amplificateur fonctionnera à une température tiède, la température réelle dépendant de la puissance de sortie. Un déclencheur de courant réarmable coupera automatiquement l'amplificateur en cas de surcharge importante ou de court-circuit en sortie, etc. Les ailettes du dissipateur thermique doivent être maintenues dégagées de toute obstruction pour permettre une ventilation adéquate en utilisation normale.
Voir Protection de l'amplificateur

Vérification de l'alimentation secteur

L'amplificateur 306 est conçu pour fonctionner sur une seule plage d'alimentation secteur, 50/60 Hz, soit 220-240V, soit 110/120V. La tension de fonctionnement prévue est clairement indiquée à l'arrière. Pour changer la plage de tension, il est nécessaire de remplacer le transformateur secteur et le déclencheur de courant ainsi que le fusible d'entrée d'alimentation secteur.

Avant de vous connecter à l'alimentation secteur, vérifiez que la plage de tension indiquée à l'arrière correspond à celle de l'alimentation.

Connexion à l'alimentation secteur

L'amplificateur 306 est fourni avec un câble d'alimentation secteur de 1 m de long équipé de connecteurs Euro standard à 3 broches pour la connexion entre l'entrée **AC power in** de l'amplificateur et la prise AC power out située à l'arrière de l'équipement Quad actuel. Pour la connexion à d'autres équipements, ou directement à l'alimentation secteur, votre revendeur peut fournir un câble plus long sur lequel une fiche appropriée doit être installée, comme expliqué ci-dessous :-

CET APPAREIL DOIT ÊTRE MIS À LA TERRE

Installation d'une fiche secteur.
Les fils du câble secteur sont de couleur :
Marron = Phase
Bleu = Neutre
Vert/Jaune = Terre

Le fil Marron doit être connecté à la borne marquée L ou de couleur Rouge.
Le fil Bleu doit être connecté à la borne marquée N ou de couleur Noir.
Le fil Vert/Jaune doit être connecté à la borne marquée E ou de couleur Vert ou Vert/Jaune.

Remarque
L'amplificateur 306 doit être protégé par un fusible de 3A si une fiche de 13A est utilisée, ou si un autre type de fiche est utilisé, par un fusible de 5A soit dans la fiche ou l'adaptateur, soit au tableau de distribution. En cas de doute, consultez un électricien qualifié.

Sortie alimentation secteur

L'amplificateur 306 est équipé d'une prise **AC power out** (sortie alimentation secteur) non commutée pour alimenter d'autres unités du système. Le lecteur CD Quad 66, le tuner FM et d'autres unités Quad sont fournis avec les câbles d'interconnexion appropriés.

N'utilisez pas de connecteurs IEC non blindés avec cet équipement.
Ceux-ci peuvent être insérés incorrectement dans des prises de courant secteur à fossettes, ce qui pourrait entraîner un risque pour la sécurité.

Positionnement de l'appareil

L'amplificateur 306 peut être positionné de manière autonome ou empilé avec d'autres composants. Ne le placez jamais en plein soleil de manière persistante ou près d'une source de chaleur.

Connexion à l'unité de contrôle

À l'arrière du 306, vous trouverez les prises d'**audio input** pour le câble de connexion provenant de l'unité de contrôle. Insérez la fiche blanche du câble de connexion audio dans la prise L (blanc = canal gauche) et la fiche rouge dans la prise R (rouge = canal droit).
Insérez les deux fiches, à l'autre extrémité du câble, dans les prises de audio output de votre unité de contrôle Quad.
Assurez-vous que les fiches sont entièrement enfoncées, aux deux extrémités, pour assurer de bonnes connexions. Une mauvaise connexion pourrait causer des dommages.

Connexion des haut-parleurs

Le Quad 306 est équipé de **prises 4 mm** standard et deux fiches rouges et deux fiches noires sont fournies. Le 306 est inconditionnellement stable et peut être utilisé avec tout type de câble de haut-parleur. Pour des performances optimales, il est nécessaire de s'assurer que la résistance du câble est faible par rapport à l'impédance du haut-parleur. Chaque haut-parleur doit être connecté aux prises de sortie appropriées de manière à ce que les deux paires de fils soient connectées de la même manière, afin d'assurer que les haut-parleurs sont correctement mis en phase. Les bornes de sortie sont codées par couleur pour faciliter cela.
En cas de doute, la mise en phase peut être vérifiée expérimentalement.
Voir Mise en phase des haut-parleurs.
Dans les cas spéciaux où les haut-parleurs nécessitent également une alimentation d'excitation, les instructions des haut-parleurs doivent être suivies.
Chaque haut-parleur doit être capable de gérer la pleine puissance de sortie de l'amplificateur. Les sorties ne doivent pas être connectées en parallèle ou en série pour produire un amplificateur monocanal.

Remarque
Faites attention si des câbles de haut-parleur de calibre plus épais que la normale sont utilisés, car ils peuvent exercer une contrainte excessive sur les prises de sortie.

ALLUMAGE ET EXTINCTION

Mise sous tension - Appuyez sur le **on/off button** (bouton marche/arrêt). Il a une action séquentielle, donc appuyer à nouveau éteindra l'amplificateur. Laissez l'amplificateur allumé. En utilisation normale, il sera contrôlé via le commutateur on/off (marche/arrêt) sur l'unité de contrôle Quad.

PROTECTION DE L'APPAREIL

L'amplificateur 306 est protégé par un déclencheur de courant réarmable qui interrompt l'alimentation secteur entrante si l'amplificateur est gravement surchargé pendant un certain temps. Pour rétablir le fonctionnement, appuyez simplement sur le **reset button** (bouton de réinitialisation) rouge situé sur le panneau arrière. Il est ainsi entièrement protégé contre les surcharges importantes, les sorties court-circuitées, etc., mais pas nécessairement contre une ventilation gravement insuffisante.

PROTECTION DES HAUT-PARLEURS

Le fabricant de haut-parleurs indiquera généralement une puissance de sortie d'amplificateur maximale recommandée, mais comme la puissance maximale sûre pour la plupart des haut-parleurs dépend du temps et de la fréquence, il est difficile de la définir précisément pour un signal musical. Certains fabricants autoriseront l'utilisation de leurs haut-parleurs avec des amplificateurs dépassant la puissance nominale indiquée, à condition que certaines précautions soient observées. Cela peut parfois être un avantage en permettant de gérer des crêtes de courte durée sans surcharge. L'avis du fabricant de haut-parleurs doit toujours être sollicité en cas de doute.

HAUT-PARLEURS ÉLECTROSTATIQUES QUAD

L'amplificateur 306 est entièrement compatible avec le haut-parleur Quad ESL63. Il ne doit pas être utilisé avec le modèle précédent ESL qui pourrait être endommagé par des crêtes de signal. Un circuit de protection est disponible pour prévenir de tels dommages et est installé à l'intérieur de chaque haut-parleur - veuillez contacter Quad Electroacoustics Ltd pour plus de détails.

MISE EN PHASE DES HAUT-PARLEURS

En cas de doute sur la manière dont les haut-parleurs sont connectés, leur mise en phase peut être facilement vérifiée en lisant une source mono ; le son devrait alors sembler émaner d'un point situé à mi-chemin entre les deux haut-parleurs. Si cela est indéfini, les connexions de l'un des haut-parleurs doivent être inversées. Une fois correctement connectés, les haut-parleurs produiront une source sonore centrale définie avec des registres de ténor et de basse plus riches.

CASQUES AUDIO

Les casques audio seront normalement utilisés à la place des haut-parleurs et il existe un certain nombre d'unités de commutation appropriées conçues pour permettre d'éteindre les haut-parleurs lorsque les casques sont branchés. La plupart de ces unités intègrent un simple circuit atténuateur pour permettre un fonctionnement aux réglages normaux du contrôle de volume de l'unité de contrôle. Les casques électrostatiques ou d'autres types de casques nécessitant une entrée de haut niveau doivent être utilisés conformément aux instructions du fabricant.

ENTRETIEN

Aucun entretien courant n'est requis. Si nécessaire, le boîtier peut être nettoyé avec une brosse douce ou, pour les marques plus tenaces, un chiffon légèrement humidifié et non pelucheux. Dans ce cas, retirez la fiche secteur de la prise d'alimentation. N'utilisez pas de produits de nettoyage, de solvants ou d'abrasifs.

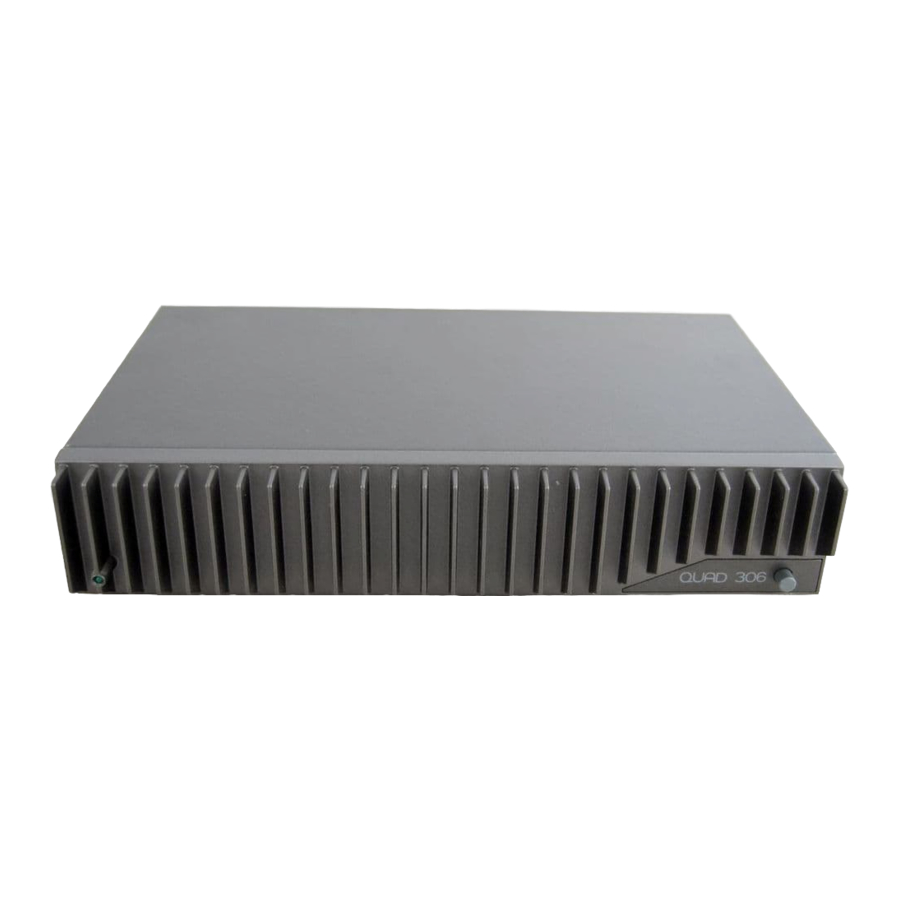

VUE AVANT

VUE ARRIÈRE

SPÉCIFICATIONS

Les mesures s'appliquent à chaque canal, avec un seul canal piloté. Toutes les mesures ont été effectuées avec une alimentation secteur de 230V.

Le droit est réservé de modifier les performances et les spécifications selon les besoins.

*T = TEMPS AVANT LE DÉCLENCHEMENT THERMIQUE
Graphique de puissance de sortie

ACCESSOIRES

Les accessoires Quad sont conçus pour correspondre à l'équipement Quad et offrir les meilleures performances possibles. Veuillez contacter votre revendeur ou Quad directement pour plus d'informations.

SERVICE

Si l'amplificateur nécessite un entretien, il doit être retourné au fournisseur, au distributeur du pays d'achat ou à Quad Electroacoustics Ltd.
Veuillez nous contacter pour prendre rendez-vous.
